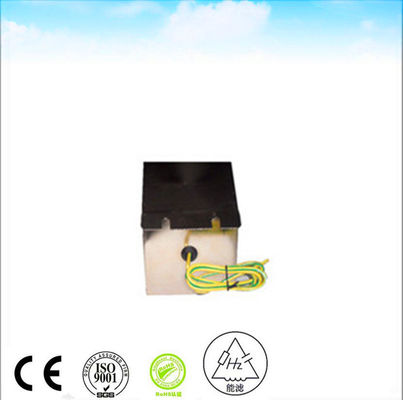

120 250VAC 1 jednofazowy filtr linii energetycznej Emi 16A filtr zakłóceń EMC do pomieszczenia ekranowanego rf

MOQ: >=1 sztuk
Cena £: $150.00
standard packaging: 1 sztuka w jednym kartonie waga brutto wynosi około 20 kg
Supply Capacity: 100 sztuk / sztuk na tydzień
Detail Information
Product Description
Detail Information
Miejsce pochodzenia
CHINY
Nazwa handlowa
nenglv
Orzecznictwo
ce
Numer modelu
HZ-16C-G
typ:
Filtr EMI
Funkcja przenoszenia:
Niskoprzepustowy
Typ opakowania:
Otwór przelotowy
Nominalna częstotliwość środkowa:
50/60 Hz
Szerokość pasma 3dB:
14 tys
Utrata wtrąceniowa:
100 dB
Impedancja wejściowa:
50 omów
Tłumienie pasma zaporowego:
100 dB
Napięcie znamionowe:
120/250 V AC
Prąd znamionowy:
16A 30A
Częstotliwość robocza:
50/60 Hz
Aplikacja:
Pokój ekranowania Rf
Port:
Szanghaj
Podkreślić:

1 jednofazowy filtr EMI

,

120 V AC Emi filtr

,

jednofazowy filtr EMI 16A;

Product Description
250VAC 16A filtr linii uziemienia emi ekranowanie rf;


Wskazówki związane z bieżącymi ocenami filtra EMI
Aby określić wymagania dotyczące prądu znamionowego dla filtra, należy wziąć pod uwagę specyfikacje maksymalnego prądu znamionowego systemu, do którego jest podłączony.Jest to maksymalna średnia kwadratowa (RMS) amperów lub moc znamionowa obciążenia, które zostanie podłączone do filtra.Jeśli obecny jest wyłącznik, filtr musi zawsze mieć parametry spełniające lub przekraczające wartość znamionową wyłącznika.

Niektóre typy filtrów można łączyć równolegle, aby uzyskać wyższe wartości prądowe.Aby to podejście działało, musisz użyć identycznych modeli filtrów, a połączenie musi umożliwiać filtrom równe współdzielenie prądu.Podczas całego procesu należy przestrzegać National Electric Code (NEC) i wszystkich lokalnych przepisów elektrycznych.


Opis produktu

NAPIĘCIE ZNAMIONOWE 250 V AC
ZNAMIONOWY PRĄD 30 lat
CZĘSTOTLIWOŚĆ PRACY 50 60 Hz
Spadek napięcia Mniej niż 1V
Przeciążać 140% prądu znamionowego przez 15 minut
Zniekształcenie harmoniczne Mniej niż 2% przy pełnym prądzie znamionowym
Prąd upływu ≤0,2A@380/230VAC i 50Hz
Wytrzymałe napięcie dielektryczne 1000VDC (linia do linii) 1000VDC (linia do obudowy)
Rezystancja izolacji DC Zgodnie z metodą MIL-STD-202 202
Siła końcowa Zgodnie z metodą MIL-STD-202 211
Wzrost temperatury Zgodnie z MIL-F-15733
Utrata wtrąceniowa ≥100dB @ 14K-40GHz zgodnie z MIL-STD-220A, w warunkach obciążenia
Klasyfikacja klimatyczna 25/070/121



  • Staraj się odseparować okablowanie zasilania i sterowania.Upewnij się, że przewody zasilania i sterowania nie biegną równolegle.Jeśli kable muszą się krzyżować, upewnij się, że krzyżują się one pod kątem prostym lub tak blisko, jak to możliwe.
  • Poprowadź przewody tak blisko panelu, jak to tylko możliwe.
  • Upewnij się, że przewody wejściowe i wyjściowe filtra są odseparowane.
  • Trzymaj przewody wejściowe i wyjściowe oddzielnie.
  • W razie potrzeby użyj ekranowanego okablowania, zwłaszcza po stronie, która musi być chroniona przed promieniowaniem.

Upewnij się, że ekran kabli ekranowanych jest zakończony na obu końcach.
