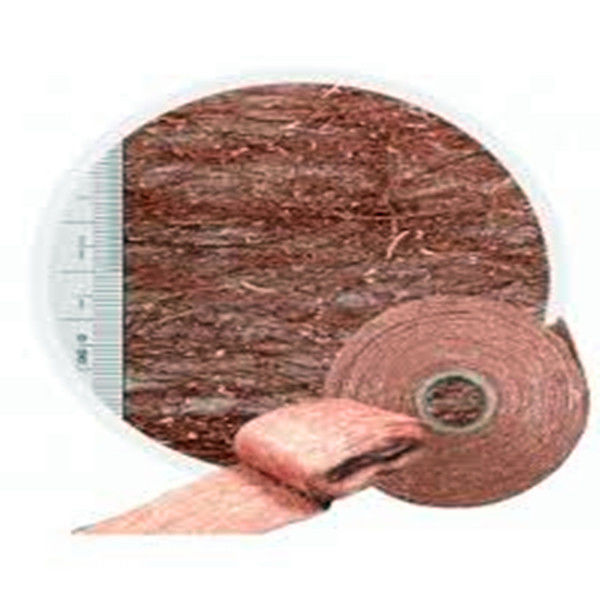

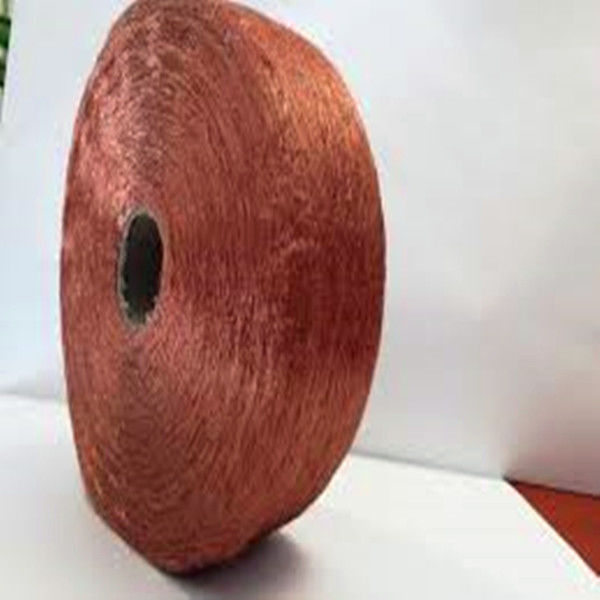

Zwijana wełna miedziana w rolce Rfi EMI do pomieszczeń ekranowanych RF
Zakłócenia elektromagnetyczne (EMI) i zakłócenia częstotliwości radiowej (RFI) zmniejszają integralność i siłę sygnału elektronicznego, co może powodować zakłócenia i słabą wydajność wrażliwych systemów i urządzeń komunikacyjnych.Ekranowanie EMI/RFI zmniejsza podatność na awarie elektroniki, blokując niepożądane zewnętrzne fale elektromagnetyczne lub zapobiegając emitowaniu wewnętrznych fal elektromagnetycznych i zakłócaniu innych obwodów lub urządzeń.
Opis produktu | |
Nazwa | folia miedziana |
Materiał | 99,8% miedzi |
Szerokość | standardowa 1350 mm |
Grubość | standardowy 0,105 mm (3 uncje), 0,14 mm (4 uncje) |
Funkcja | Ekranowanie EMI |
Aplikacja | klatka Faradaya, sala rezonansu magnetycznego |
Opis produktu:
1. Struktura produktu opiera się na folii miedzianej jako podłożu, przewodzącym kleju akrylowym jako kleju oraz papierze rozdzielającym.
2. Architektura trójwarstwowa doskonale nadaje się do wycinania formami tnącymi lub sztancowania w formie metalowej. Może być nożem płaskim lub okrągłym do sztancowania.
3. Dostępna szerokość produktu od 3mm ~ 380mm.Standardowa długość wynosi 50 m., można również wykonać 100 m, 150 m lub więcej, oszczędzając klientom kłopotów z częstym przeładunkiem.
Numer części | Materiał podkładowy | Grubość podkładu (mm) | Całkowita grubość (mm) | Moc trzymania Min./cal | Siła przyczepności kg/25mm | Składnik kleju | Skuteczność tarczy 10 MHz ~ 1 GHz (dB) | Przewodność Z-om | Zintegrowana przewodność cieplna (W/mK) |
XPH0M123 | Folia miedziana | 0,012 | 0,030±0,01 | ≥1440 | > 0,8 | Akryl | ≥60 | <0,03 | 60 |
XPH0M183 | Folia miedziana | 0,018 | 0,050±0,005 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 60 |
XPH0M253 | Folia miedziana | 0,025 | 0,06±0,005 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 80 |
XPH0M353 | Folia miedziana | 0,035 | 0,070±0,005 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 90 |
XPH0M503 | Folia miedziana | 0,050 | 0,085±0,005 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 110 |
XPH0M753 | Folia miedziana | 0,075 | 0,11±0,01 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 130 |
XPH0MA03 | Folia miedziana | 0,100 | 0,135±0,01 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 160 |
XPH0MA23 | Folia miedziana | 0,125 | 0,15±0,015 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 170 |
XPH0MA53 | Folia miedziana | 0,150 | 0,20±0,02 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 |
190
|
cechy produktu |
ekranująca folia miedziana ED |
grubość 0,009-3 mm, szerokość 10-1380 mm |
łatwiej zrobić klatkę Faradaya, pokój EMI |
ogólnie 400-500 kg / rolka |
Właściwości fizyczne |
Gęstość: 8,9 g/cm3 |
Przewodność elektryczna (20°C): min 90% IACS dla wyżarzanego do odpuszczania 80% IACS dla walcowanego do odpuszczania min |
Przewodność cieplna (20°C): 390 W/(m°C) |
Moduł sprężystości: 118000N/m |
Temperatura mięknienia: ≥380°C |
Orzecznictwo |
spełniają warunki techniczne norm GB/T 5187-2008. |
zgodnie z wymaganiami systemu jakości ISO9001-2000
|
