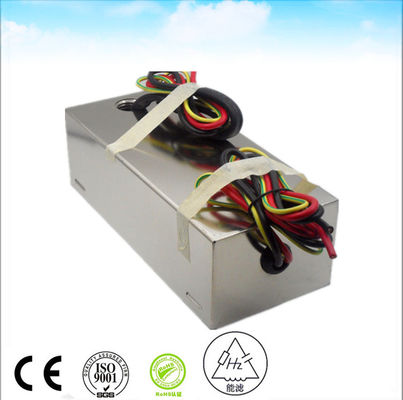

Filtry zakłóceń elektromagnetycznych (EMI) mają kluczowe znaczenie dla szerokiej gamy sprzętu i urządzeń.Zainstalowanie filtra EMI pomaga im działać zgodnie z przeznaczeniem i zapobiega zakłócaniu innych urządzeń.Kompatybilność elektromagnetyczna (EMC) jest również kluczowym elementem spełniania wymagań zgodności z przepisami światowymi i wieloma normami branżowymi.Aby filtry EMI zapewniały pożądaną wydajność, muszą być prawidłowo zainstalowane.Przestrzeganie najlepszych praktyk dotyczących instalowania filtrów EMI pomaga zoptymalizować ich wydajność i zapewnia bezpieczne marginesy zgodności dla urządzeń.
NAPIĘCIE ZNAMIONOWE | 250 V AC | ||
ZNAMIONOWY PRĄD | 30 lat | ||
CZĘSTOTLIWOŚĆ PRACY | 50 60Hz |
Spadek napięcia | Mniej niż 1V | ||
Przeciążać | 140% prądu znamionowego przez 15 minut | ||
Zniekształcenie harmoniczne | Mniej niż 2% przy pełnym prądzie znamionowym | ||
Prąd upływu | ≤0,2A@380/230VAC i 50Hz |
Wytrzymałe napięcie dielektryczne | 1000VDC (linia do linii) 1000VDC (linia do obudowy) | ||
Rezystancja izolacji DC | Zgodnie z metodą MIL-STD-202 202 | ||
Siła końcowa | Zgodnie z metodą MIL-STD-202 211 | ||
Wzrost temperatury | Zgodnie z MIL-F-15733 |
Utrata wtrąceniowa: | ≥70dB @ 150K-10GHz zgodnie z MIL-STD-220A, w warunkach obciążenia | ||
Klasyfikacja klimatyczna | 25/070/121 |
Chociaż niektóre najlepsze praktyki dotyczą prawie wszystkich instalacji filtrów EMI, proces instalacji dla każdego filtra może się nieznacznie różnić.Ze względu na tę odmianę należy zapoznać się z literaturą produktu dotyczącą filtra EMI podczas jego instalacji lub skontaktować się z inżynierem aplikacji.Mając to na uwadze, oto niektóre z najważniejszych zalecanych praktyk instalacyjnych dla filtrów EMI.
Poniższe wskazówki mogą pomóc w zapewnieniu prawidłowego uziemienia EMI:
