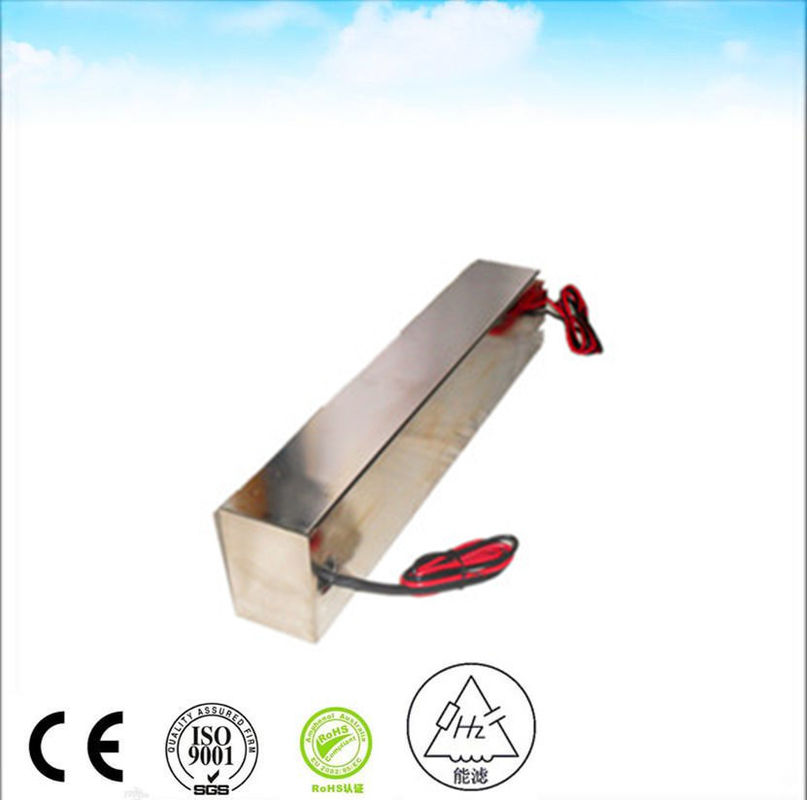

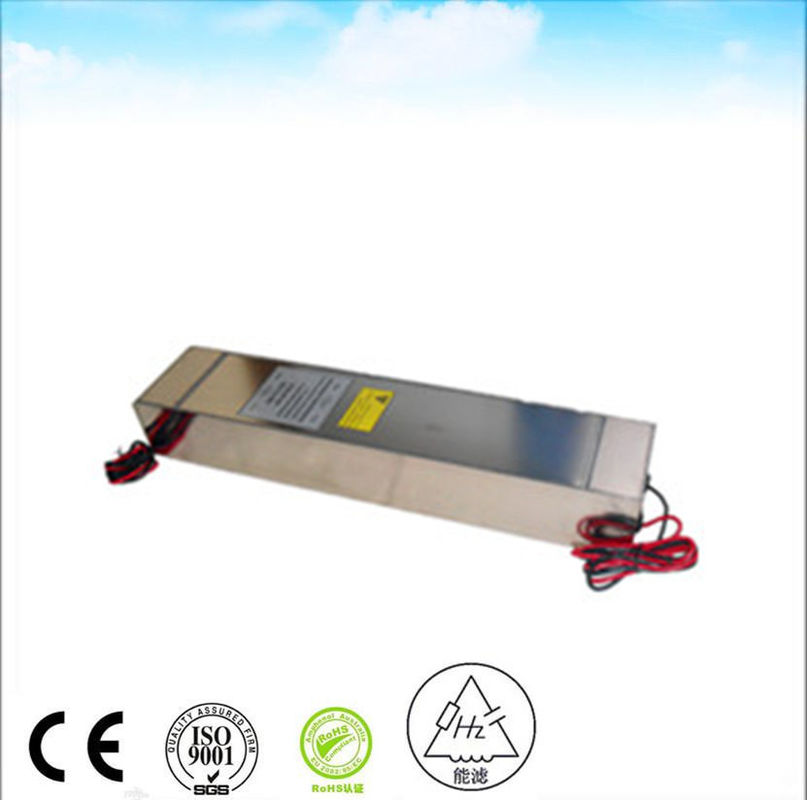

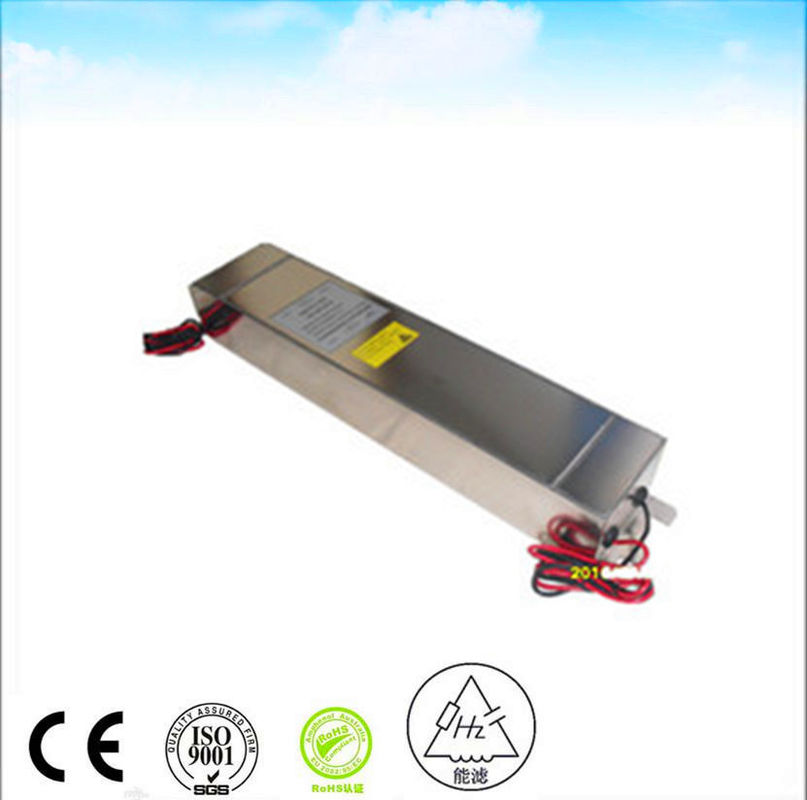

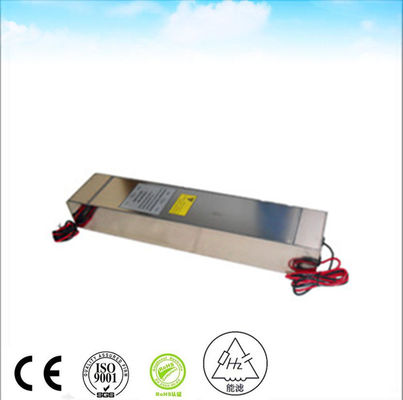

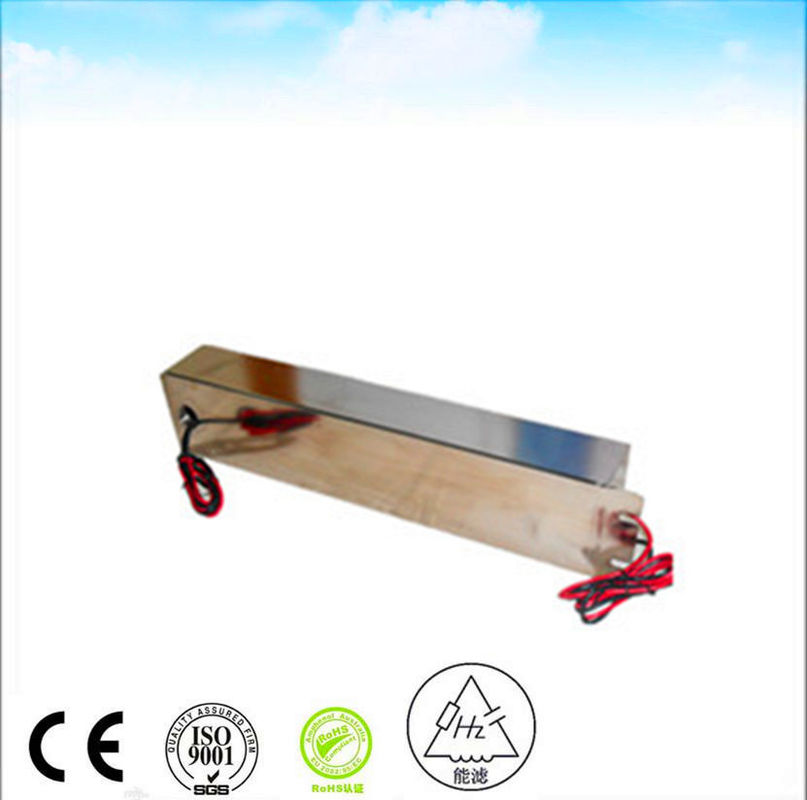

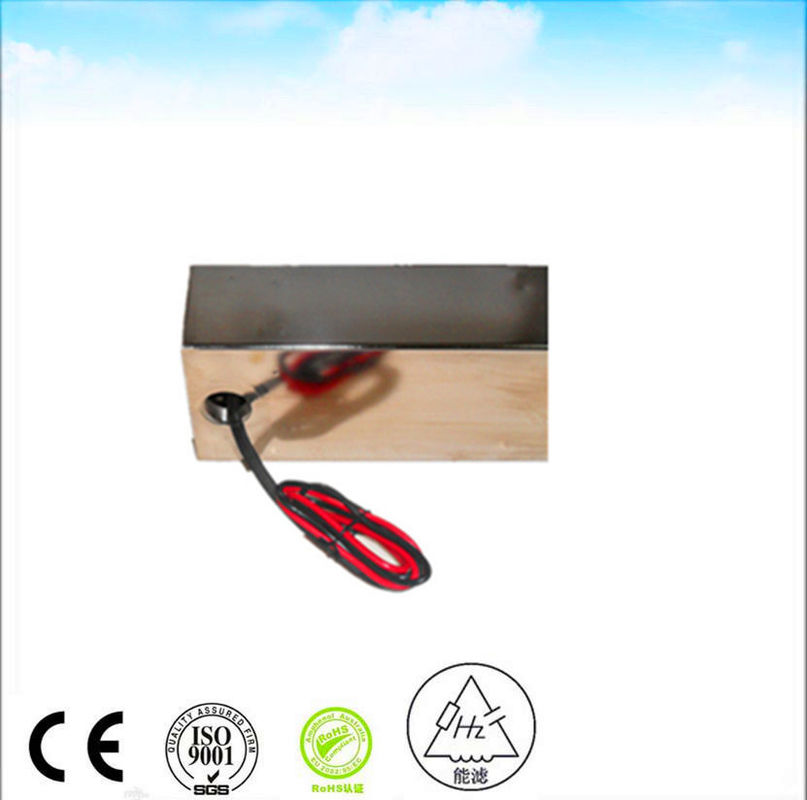

50A 250VAc Liniowy projekt filtra EMI dla komory osłony RF i komory anekowej

250VAC 50A EMI filtry linii zasilania

Wskazówki montażu filtrów EMI

Kable i okablowanie wewnątrz systemu, w tym kable zasilania wejściowego, mogą pełnić funkcję anteny dla hałasu o wysokiej częstotliwości (10 ̊s MHz i wyższej), promieniującego go przez powietrze, a także odbierającego.Może to stanowić poważne wyzwanie w zakresie łagodzenia emisji promieniowanych oraz wysokiej częstotliwościGłos o wyższej częstotliwości (10 ̊s pf MHz i wyższej) filtrowany przez obwód filtrujący może być ponownie połączony z drugą stroną (kable) za pośrednictwem trybu promieniowania.To sprawia, że instalacja filtra jest dość krytyczna.Utrzymanie w pamięci następujących zaleceń dotyczących instalacji filtrów EMI może zapewnić odpowiednią wydajność filtrów EMI:

• Wstawić filtr w miejscu, które wymaga najkrótszych przebiegów kabli.
• Jeśli celem jest zmniejszenie hałasu, zamontować filtr tak blisko źródła EMI jak to możliwe, czy to napęd, nieprzerwane źródło zasilania, falownik lub inny komponent.im więcej przewodów jest dostępnych do rozprzestrzeniania się hałasu.
• W celu zapewnienia zgodności z EMI należy zainstalować filtr jak najbliżej punktu wejścia energii (POE).
• Płotka montuje filtr na podwoziu w punkcie wejścia zasilania z odpowiednią osłoną, tworząc dobrą izolację wejścia i wyjścia.
• Jeżeli montaż przegrody nie jest możliwy, druty/kable przy wejściu filtra należy utrzymywać tak krótkie, jak to możliwe, i w razie potrzeby osłaniać kable wejściowe.
• W przypadku zastosowań MIL należy użyć złącza klasy MIL zainstalowanego bezpośrednio na pudełku filtrującym i zamontować go na podwoziu.
• Przewody wyjściowe filtra osłony, jeśli odbiera hałas z wewnątrz systemu.

Włókna	250 VAC
NAMYCZENY PODKRYTEK	30 A
Częstotliwość działania	50 60 Hz
Spadek napięcia	O mocy nieprzekraczającej 1 V
Przesyłka	140% prądu nominalnego przez 15 minut
Zniekształcenie harmoniczne	Mniej niż 2% prądu na pełnym obciążeniu
Prąd przecieku	≤ 0,2A@380/230VAC i 50Hz
Dielektryczne napięcie odporne	1000VDC (z linii do linii) 1000VDC (z linii do obudowy)
Oporność izolacyjna prądu stałego	Zgodnie z metodą MIL-STD-202 202
Siła końcowa	Zgodnie z metodą MIL-STD-202 211
Wzrost temperatury	Zgodnie z MIL-F-15733
Utrata wstawienia	≥ 100dB@14K-40GHz zgodnie z MIL-STD-220A, w warunkach obciążenia
Klasyfikacja klimatyczna	25/070/21
