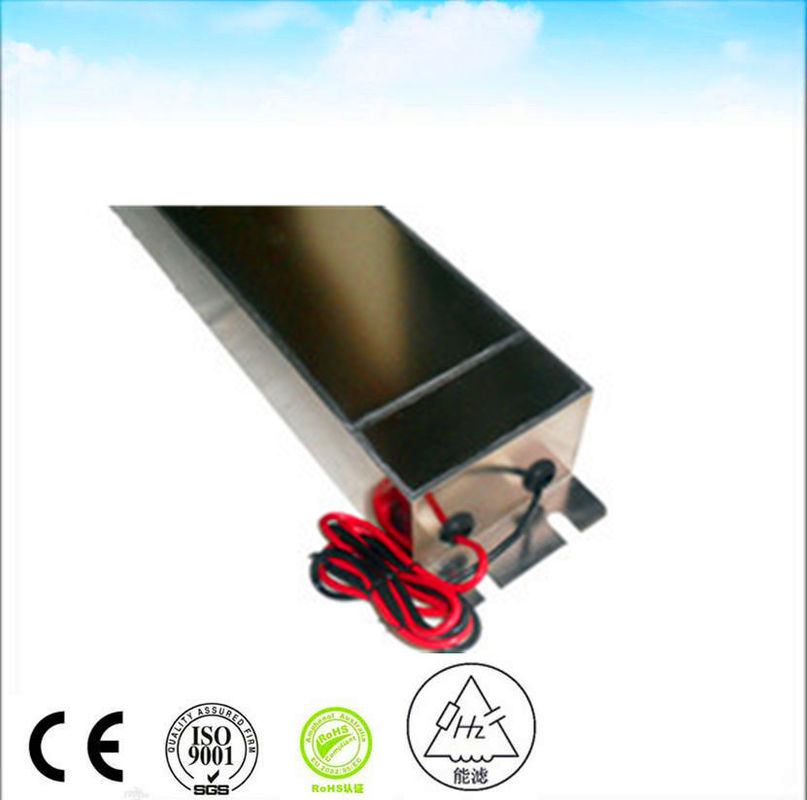

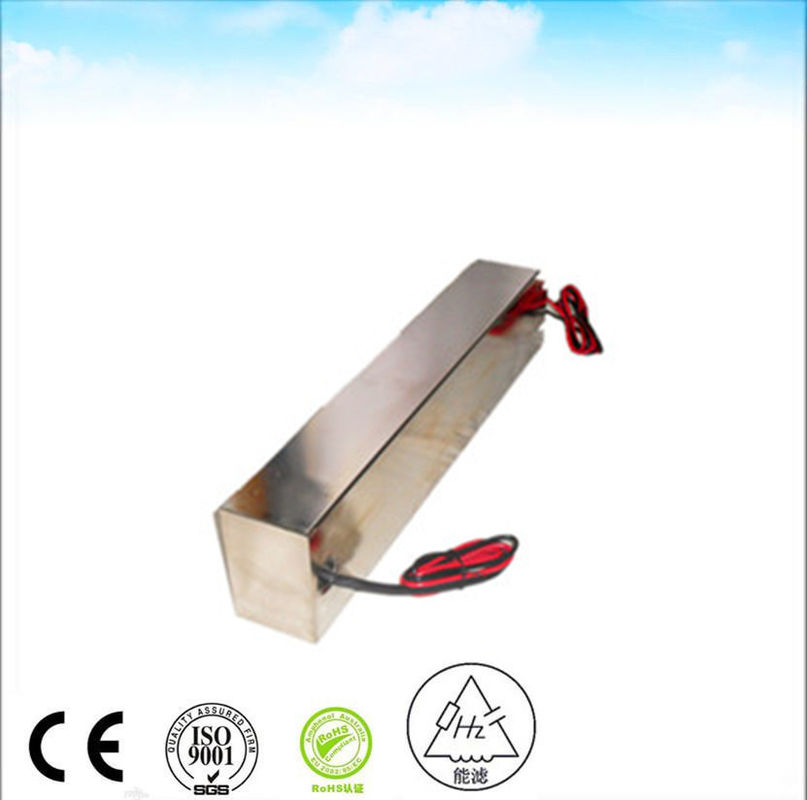

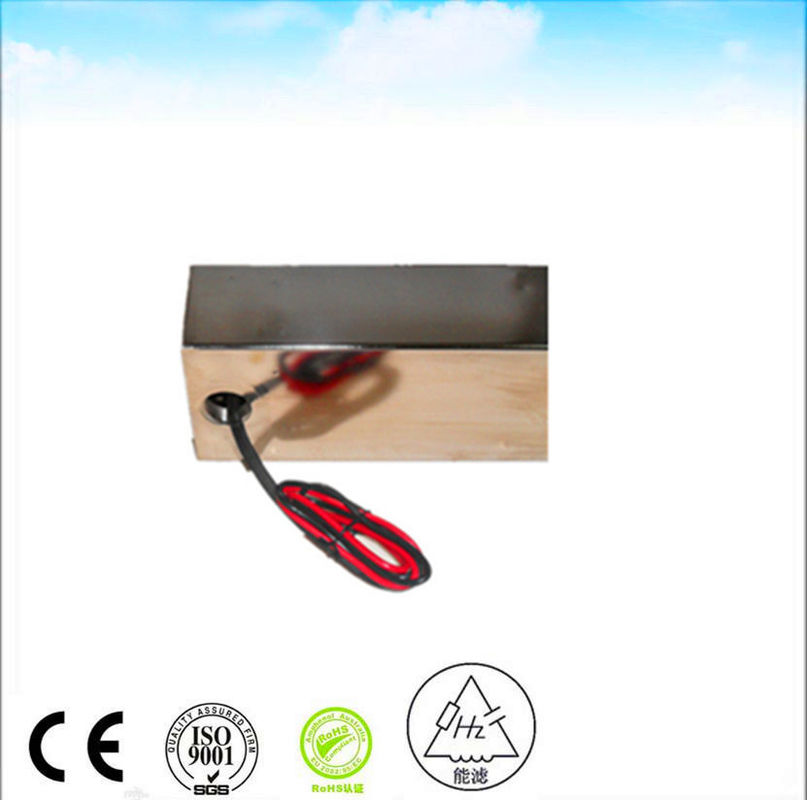

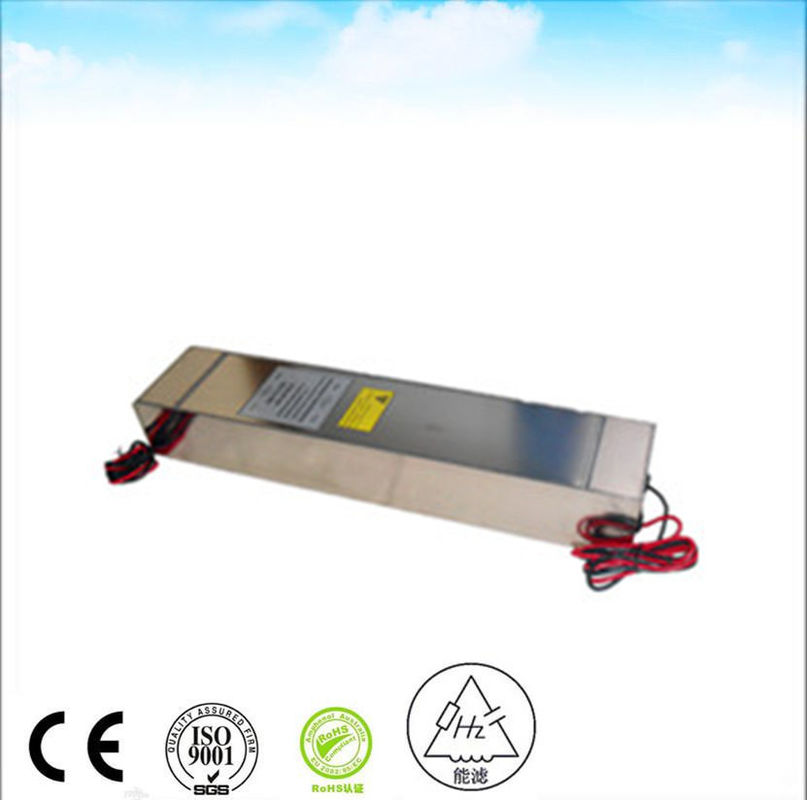

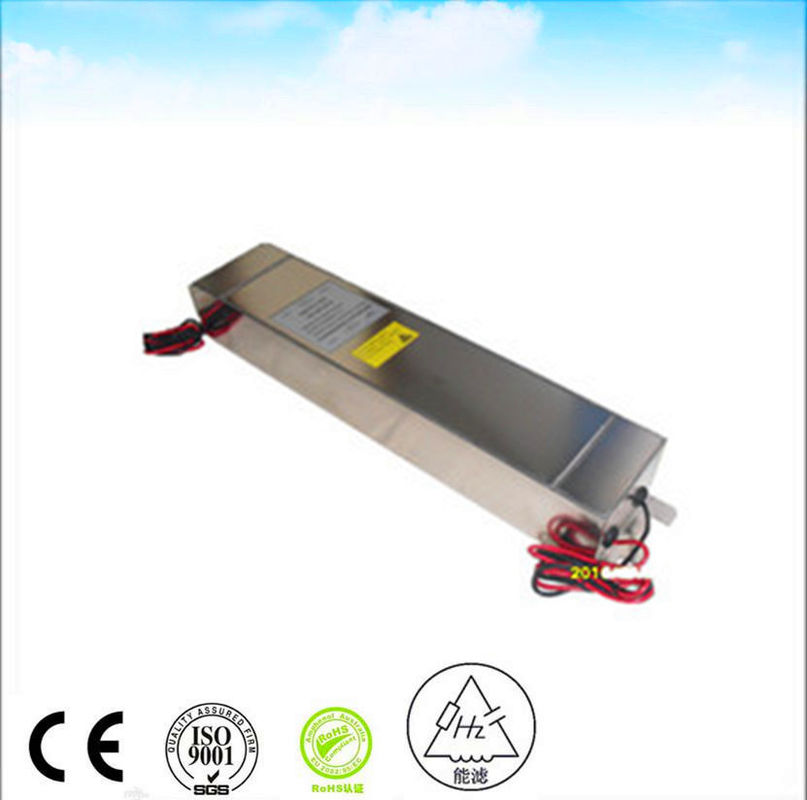

50A 120 250V Ac Dc Emi Filtr przewodów zasilania Ac Filtr hałasu Emc Filtr przewodów elektrycznych
-
Podkreślić
Filtr EMI 50A Ac Dc
,filtr EMI 250 V Ac Dc
,filtr EMI Ac 1000VDC
-
TypFiltr EMI
-
Funkcja przenoszeniaNiskoprzepustowy
-
Typ opakowaniaOtwór przelotowy
-
Nominalna częstotliwość środkowa50/60 Hz
-
Szerokość pasma 3dB14 tys
-
Utrata wtrąceniowa100 dB
-
Impedancja wejściowa50 omów
-
Tłumienie pasma zaporowego100 dB
-
Napięcie znamionowe120/250 V AC
-
Prąd znamionowy16A 30A
-
Częstotliwość robocza50/60 Hz
-
AplikacjaPokój ekranowania Rf
-
PortSzanghaj
-
Miejsce pochodzeniaCHINY
-
Nazwa handlowanenglv
-
Orzecznictwoce
-
Numer modeluHZ-2X50C5
-
Minimalne zamówienie>=1 sztuk
-
Cena$300.00
-
Szczegóły pakowania1 sztuka w jednym kartonie waga brutto wynosi około 20 kg
-
Możliwość Supply100 sztuk / sztuk na tydzień
50A 120 250V Ac Dc Emi Filtr przewodów zasilania Ac Filtr hałasu Emc Filtr przewodów elektrycznych
250VAC 50A Emi Filtr linii zasilania Komora anekowa
| Włókna | 250 VAC | ||
| NAMYCZENY PODKRYTEK | 30 A | ||
| Częstotliwość działania | 50 60 Hz | ||
| Spadek napięcia | O mocy nieprzekraczającej 1 V | ||
| Przesyłka | 140% prądu nominalnego przez 15 minut | ||
| Zniekształcenie harmoniczne | Mniej niż 2% prądu na pełnym obciążeniu | ||
| Prąd przecieku | ≤ 0,2A@380/230VAC i 50Hz | ||
| Dielektryczne napięcie odporne | 1000VDC (z linii do linii) 1000VDC (z linii do obudowy) | ||
| Oporność izolacyjna prądu stałego | Zgodnie z metodą MIL-STD-202 202 | ||
| Siła końcowa | Zgodnie z metodą MIL-STD-202 211 | ||
| Wzrost temperatury | Zgodnie z MIL-F-15733 | ||
| Utrata wstawienia | ≥ 100dB@14K-40GHz zgodnie z MIL-STD-220A, w warunkach obciążenia | ||
| Klasyfikacja klimatyczna | 25/070/21 | ||
Filtry / Wskazówki połączenia
Filtr EMI działa w obie strony, powstrzymuje hałas z linii elektrycznej przed wejściem i zatrzymuje hałas generowany wewnątrz systemu przed wyjściem.Ponieważ hałas przemieszcza się głównie przez linie energetyczne i często jest promieniowany z tych linii.W procesie instalacji filtrów EMI kluczowe znaczenie ma podłączenie i podłączenie filtrów.
- Należy dbać o to, aby przewody zasilania i sterowania były oddzielone.
- Przeprowadź przewodniki jak najbliżej panelu.
- Upewnij się, że przewodniki wejściowe i wyjściowe filtra są oddzielone.
- Trzymaj przewody wejściowe i wyjściowe oddzielone.
- W razie potrzeby należy stosować zasłonięte okablowanie, szczególnie po stronie, która musi być chroniona przed promieniowanym hałasem.
- Upewnij się, że osłona ocieplonych kabli jest zakończona na obu końcach.
- Nasz zespół techniczny ma ponad 10 lat doświadczenia w projektowaniu filtrów EMI.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Możemy rozwiązać problem EMI szybko, skutecznie i tanio.
- Nasz sprzęt testowy: cyfrowy most LCR/tester odporności na napięcie/tester odporności izolacyjnej/analizator widma/tester induktorów/źródło sygnału standardowego/pokoj osłon/tester intensywności zakłóceń itp.
- Nasz produkt: Filtr EMI do zastosowań ogólnych/filtr EMI do falownika częstotliwości/filtr EMI do urządzeń osłonowych/filtr EMI do zastosowań wojskowych
- Nasza zaleta: wysoka jakość / wysoka efektywność kosztowa / krótki czas realizacji
- Nasza usługa: wszystkie produkty mają dwuletnią gwarancję
- Nasze główne klienci: napęd z falownikiem częstotliwości i serwo napęd / system osłony MRI / system falownika słonecznego / system tranzytu kolejowego itp.
