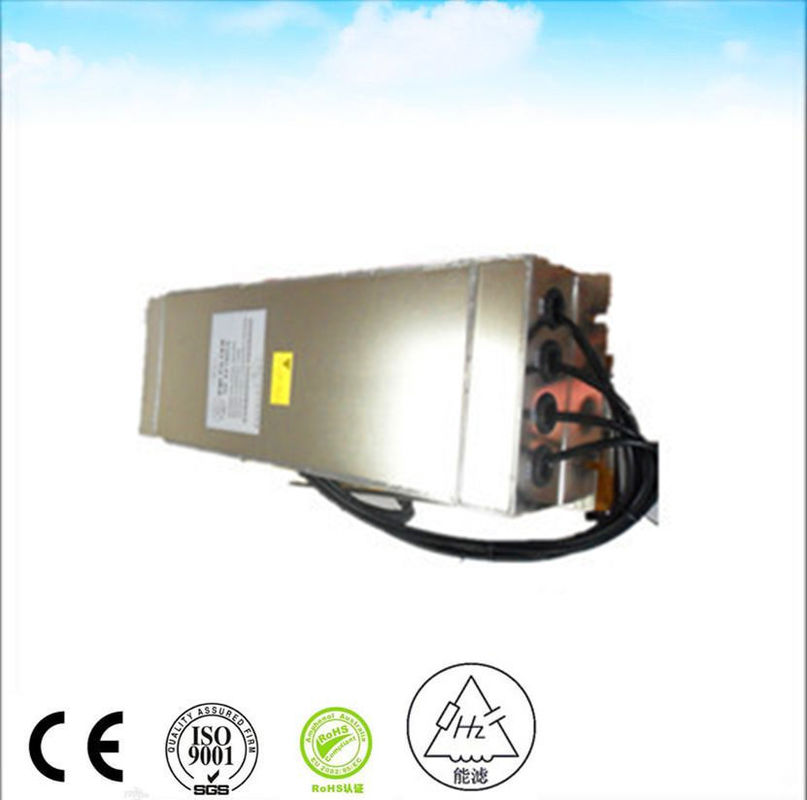

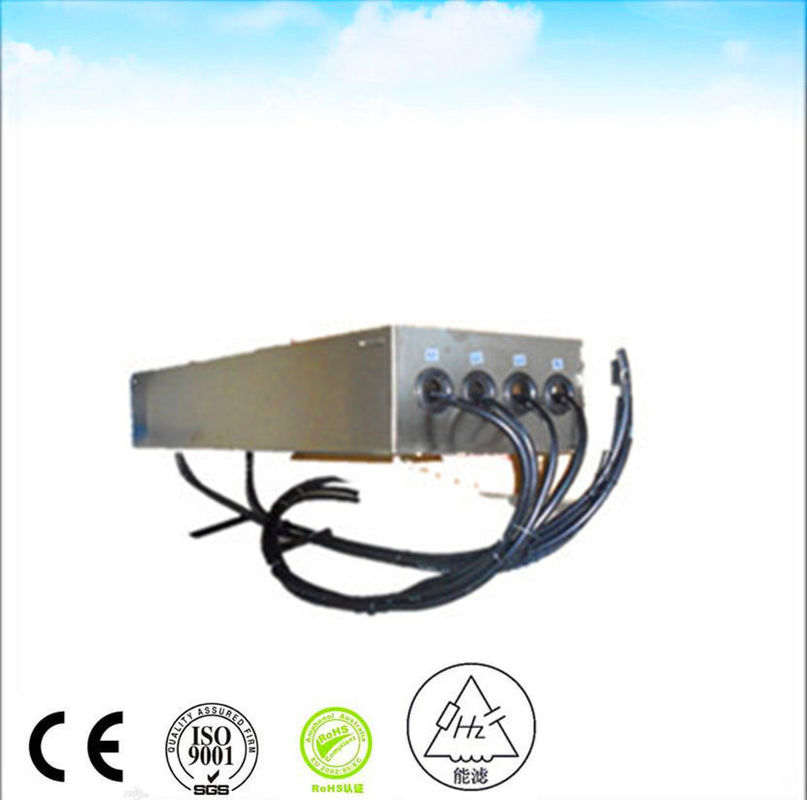

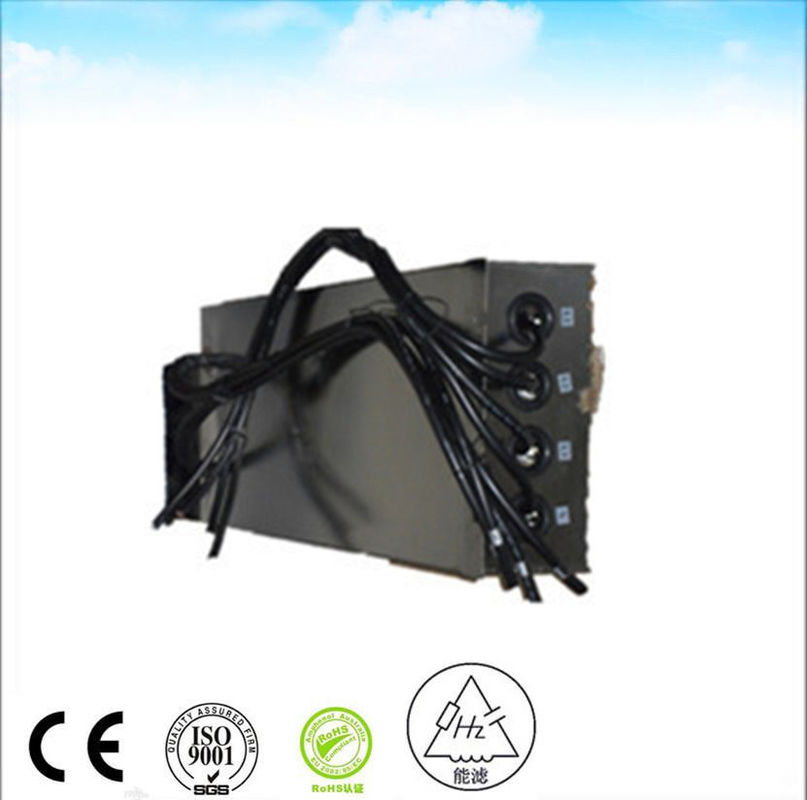

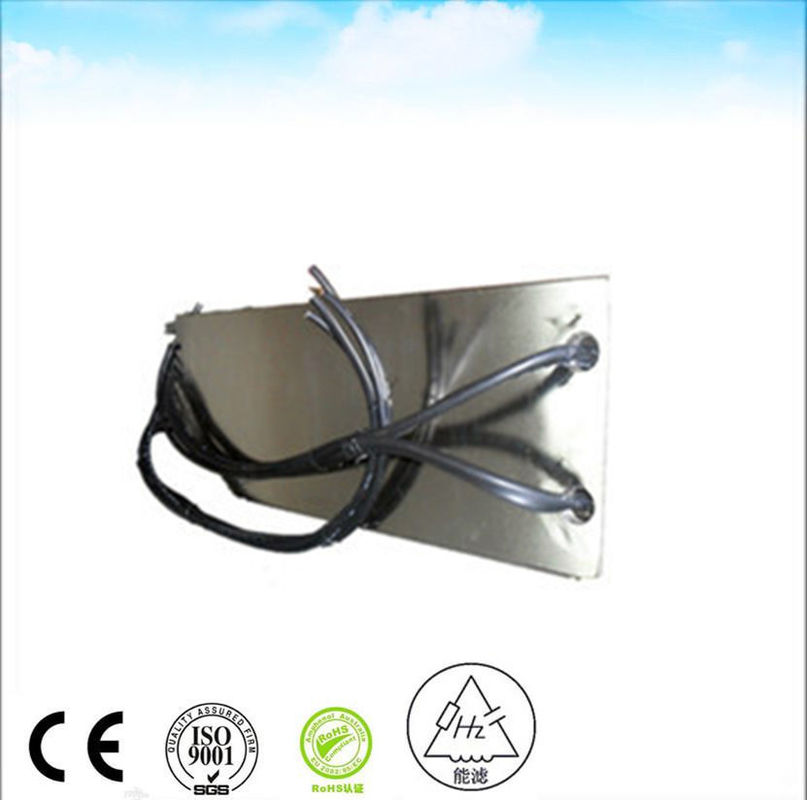

100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER

100A 380V AC Wprowadzenie Emi Filter Projektowanie EMC komory anekoicznej

Produkty - Filtr linii zasilającej EMI
  • Podkreślić

    Filtr Emi wejścia 380 V AC

    ,

    filtr Emi wejścia AC 100 A

    ,

    konstrukcja filtra Emi wejścia AC

  • Typ
    Filtr EMI
  • Funkcja przenoszenia
    Niskoprzepustowy
  • Typ opakowania
    Otwór przelotowy
  • Nominalna częstotliwość środkowa
    50/60 Hz
  • Szerokość pasma 3dB
    14 tys
  • Utrata wtrąceniowa
    100 dB
  • Impedancja wejściowa
    50 omów
  • Tłumienie pasma zaporowego
    100 dB
  • Napięcie znamionowe
    380VAC
  • Prąd znamionowy
    100A
  • Częstotliwość robocza
    50/60 Hz
  • Aplikacja
    Pokój ekranowania Rf
  • Port
    Szanghaj
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    nenglv
  • Orzecznictwo
    ce
  • Numer modelu
    HZ-4X100C5
  • Minimalne zamówienie
    >=1 sztuk
  • Cena
    $500.00
  • Szczegóły pakowania
    1 sztuka w jednym kartonie waga brutto wynosi około 30 kg
  • Możliwość Supply
    100 sztuk / sztuk na tydzień

100A 380V AC Wprowadzenie Emi Filter Projektowanie EMC komory anekoicznej

  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
Uzyskaj cenę Rozmawiaj teraz.

380VAC 100A EMI filtry linii zasilania


Filtr liniowy to rodzaj elektronicznego filtra umieszczonego pomiędzy urządzeniem elektronicznym a linią zewnętrzną, aby osłabiać przeprowadzane częstotliwości radiowe - RFI,znany również jako interferencja elektromagnetyczna (EMI) - pomiędzy linią i sprzętemW szczególności filtr linii prądu prądu przemiennego jest stosowany między linią prądu prądu prądu przemiennego a urządzeniem (SMPS lub obwód elektroniczny).


Do tłumienia EMI w każdym kierunku można użyć filtra liniowegoNa przykład:

  • Emisje: może być stosowany do zmniejszenia nieumyślnej emisji przeprowadzanej z urządzenia do poziomu wystarczająco niskiego, aby przekroczyć ograniczenia regulacyjne (np. część 15 FCC).w przełączaniu źródeł zasilania.
  • Immunitet: może być stosowany w celu zmniejszenia poziomu EMI wchodzącego do sprzętu do poziomu wystarczająco niskiego, aby nie powodować żadnych niepożądanych zachowań.w sprzęcie stosowanym w urządzeniach nadajnika radiowego

Atenuacja filtrów linijnych mierzona jest w dwóch obszarach:

  • Tryb wspólny - tłumienie sygnałów, które pojawiają się identycznie na każdym z przewodów przechodzących przez filtr
  • Tryb różniczkowy - tłumienie sygnałów pojawiających się tylko na jednej z linii

W przypadku każdego trybu tłumienie jest charakteryzowane w zakresie częstotliwości i mierzone w dB.

Opis produktu
Włókna
380 VAC
NAMYCZENY PODKRYTEK
100 A
Spadek napięcia
O mocy nieprzekraczającej 1 V
Przesyłka
140% prądu nominalnego przez 15 minut
Zniekształcenie harmoniczne
Mniej niż 2% prądu na pełnym obciążeniu
Prąd przecieku
≤ 0,2A@380/230VAC i 50Hz
Dielektryczne napięcie odporne
1000VDC (z linii do linii) 1000VDC (z linii do obudowy)
Oporność izolacyjna prądu stałego
Zgodnie z metodą MIL-STD-202 202
Siła końcowa
Zgodnie z metodą MIL-STD-202 211
Wzrost temperatury
Zgodnie z MIL-F-15733
Utrata wstawienia
≥ 100dB@14K-40GHz zgodnie z MIL-STD-220A, w warunkach obciążenia
Klasyfikacja klimatyczna
25/070/21
100A 380V AC Wprowadzenie Emi Filter Projektowanie EMC komory anekoicznej 0
