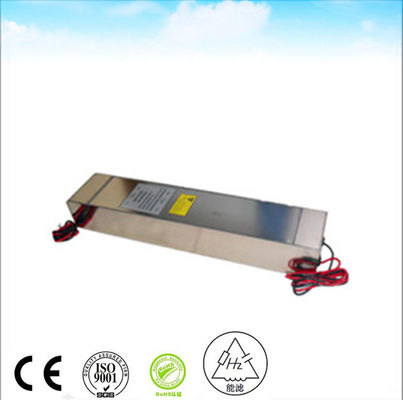

Filtr rf 250VAC 16A EMI, ekranowanie RF
Jak działa wejściowy filtr EMI?
Większość elektroniki zawiera filtr EMI, albo jako oddzielne urządzenie, albo wbudowany w płytki drukowane.Jego funkcją jest redukcja szumów elektronicznych o wysokiej częstotliwości, które mogą powodować zakłócenia w pracy innych urządzeń.W większości krajów istnieją normy prawne, które ograniczają ilość emitowanego hałasu.
EMI, czyli zakłócenia elektromagnetyczne, definiuje się jako niepożądane sygnały elektryczne, które mogą mieć postać emisji przewodzonych lub promieniowanych.Przewodzone zakłócenia elektromagnetyczne to miejsce, w którym szum przemieszcza się wzdłuż przewodników elektrycznych, a wypromieniowane zakłócenia elektromagnetyczne to miejsca, w których szum przemieszcza się w powietrzu w postaci pól magnetycznych lub fal radiowych.
Zakłócenia elektromagnetyczne powstają w wyniku przełączania prądu elektrycznego i pochodzą z różnych źródeł, w tym z zasilaczy elektronicznych.Zasilacze przekształcają napięcie wejściowe w regulowane i izolowane (w większości przypadków) napięcia prądu stałego, aby zasilać wiele komponentów elektronicznych.Konwersja ta odbywa się przy wysokich częstotliwościach w zakresie od kilku kHz do ponad MHz.Oświetlenie LED, komputery, sterowniki silników, przekaźniki prądu stałego i ładowarki akumulatorów działają w oparciu o zasilacze.
Filtr EMI do zasilacza zwykle składa się z elementów pasywnych, w tym kondensatorów i cewek, połączonych ze sobą w celu utworzenia obwodów LC.Cewka indukcyjna umożliwia przepływ prądu stałego lub prądu o niskiej częstotliwości, blokując jednocześnie szkodliwe, niepożądane prądy o wysokiej częstotliwości.Kondensatory zapewniają ścieżkę o niskiej impedancji, która odwraca szum o wysokiej częstotliwości z dala od wejścia filtra z powrotem do źródła zasilania lub do uziemienia.
Oprócz pomocy w spełnieniu przepisów EMI, filtr musi również spełniać normy bezpieczeństwa.Mierzony jest wzrost temperatury cewki indukcyjnej, a w przypadku zasilania sieciowego kontrolowana jest minimalna odległość elektryczna pomiędzy linią, punktem neutralnym i masą.Zmniejsza to ryzyko pożaru i porażenia prądem.Kondensatory posiadają również indywidualne certyfikaty bezpieczeństwa, w zależności od ich położenia w obwodzie.Należy zastosować specjalne kondensatory „X” na zaciskach wejściowych i kondensatory „Y” od obwodu prądu przemiennego do masy.
NAPIĘCIE ZNAMIONOWE | 250 V | ||
PRĄD ZNAMIONOWY | 30 A | ||
CZĘSTOTLIWOŚĆ OPERACYJNA | 50 60 Hz | ||
Spadek napięcia | Mniej niż 1 V | ||
Przeciążać | 140% prądu znamionowego przez 15 minut | ||
Zniekształcenia harmoniczne | Mniej niż 2% przy pełnym prądzie znamionowym | ||
Prąd upływowy | ≤0,2A przy 380/230VAC i 50 Hz | ||
Napięcie wytrzymujące dielektryk | 1000VDC (linia do linii) 1000VDC (linia do obudowy) | ||
Rezystancja izolacji prądu stałego | Zgodnie z metodą MIL-STD-202 202 | ||
Siła terminala | Zgodnie z metodą MIL-STD-202 211 | ||
Wzrost temperatury | Zgodnie z MIL-F-15733 | ||
Utrata wtrąceniowa | ≥100dB@14K-40GHz zgodnie z MIL-STD-220A, w warunkach obciążenia | ||
Klasyfikacja klimatyczna | 25.070.21 |
