220VAC 32A 50A Systematyczny projekt filtra linii zasilania EMI

MOQ: 10 SZT NA ZAMÓWIENIE
standard packaging: Karton
Supply Capacity: 100 sztuk na tydzień
Detail Information
Product Description
Detail Information
Miejsce pochodzenia
PRChiny
Nazwa handlowa
HAOZHUO
Orzecznictwo
ce
Numer modelu
HZ-2X50C5
Produkt:
FILTR MOCY EMI DO EKRANOWANIA RF
Prąd znamionowy:
50A
Częstotliwość znamionowa:
50/60 Hz
Napięcie znamionowe:
220vac
Spadek napięcia::
O mocy nieprzekraczającej 1 V
Przeciążać:
140% prądu znamionowego przez 15 minut
Zniekształcenie harmoniczne:
Mniej niż 2% prądu na pełnym prędkości nominalnej
Dielektryczne odporne napięcie:
1000VDC (linia do linii) 1000VDC (linia do obudowy)
Skuteczne ekranowanie::
10 KHz ≥ 60 dB
Rezystancja izolacji prądu stałego:
Zgodnie z metodą MIL-STD-202 202
Klasyfikacja klimatyczna::
25.070.21
Podkreślić:

Filtr 50a Emi Power Line

,

systematyczny filtr linii Emi Power

,

50a jednofazowy filtr liniowy

Product Description

1P 220VAC 50/60 Hz 16A FILTR PRZEWODU ZASILAJĄCEGO EMI DO POMIESZCZEŃ EKRANOWANYCH RF



Zasada działania filtra linii zasilającej to sieć dopasowania impedancji: im większa niezgodność impedancji między wejściem i wyjściem filtra linii a stroną zasilania i obciążenia, tym skuteczniejsze tłumienie zakłóceń elektromagnetycznych (EMI). Szczegółowa zasada działania jest następująca. Po wyprostowaniu prądu przemiennego przez diodę, kierunek jest pojedynczy, ale natężenie prądu wciąż się zmienia. Ogólnie rzecz biorąc, to tętnienie prądu stałego nie jest bezpośrednio wykorzystywane do zasilania. Aby zamienić tętnienie prądu stałego w gładki przebieg, należy wykonać jedną rzecz, a mianowicie filtrowanie. Innymi słowy, zadaniem filtrów jest zredukowanie tętnień w napięciu wyjściowym prostownika tak bardzo, jak to możliwe i przekształcenie go w prawie stały prąd stały.



Dane wydajności

Spadek napięcia: Mniej niż 1V

Przeciążenie: 140% prądu znamionowego przez 15 minut

Zniekształcenia harmoniczne: Mniej niż 2% przy pełnym prądzie znamionowym

Prąd upływu: ≤0,2A przy 380/230VAC i 50Hz

Napięcie wytrzymywane dielektrycznie: 1000VDC (linia do linii) 1000VDC (linia do obudowy)

Rezystancja izolacji DC: Zgodnie z MIL-STD-202 Metoda 202

Wytrzymałość zacisków: Zgodnie z MIL-STD-202 Metoda 211

Wzrost temperatury: Zgodnie z MIL-F-15733

Skuteczność ekranowania:

10KHz≥60dB



1MHz~20MHz≥100dB



20MHz~18GHz≥100dB



18GHz~40GHz≥80dB



Klasyfikacja klimatyczna: 25/070/21

Powszechnie stosowane obwody filtrów filtrów linii zasilających to filtrowanie pasywne i filtrowanie aktywne. Główne formy filtrowania pasywnego to filtrowanie pojemnościowe, filtrowanie indukcyjne i filtrowanie złożone (w tym odwrócone typu L, filtrowanie LC, filtrowanie LC π-typu i filtrowanie RC π-typu itp.). Główną formą filtrowania aktywnego jest aktywne filtrowanie RC, znane również jako filtry elektroniczne. Wielkość składowej tętnień w prądzie stałym jest reprezentowana przez współczynnik tętnień S: im większa wartość, tym gorszy efekt filtrowania filtra.



  1. Nasz zespół obsługi technicznej zna wiele rodzajów standardów testowych, takich jak zastosowania przemysłowe (IEC61800-3 dla napędów falowników, EN12015 dla wind, EN55011 dla urządzeń ISM itp.) i zastosowania wojskowe (GJB151A, GJB152A itp.). Możemy rozwiązać problem EMI szybko, skutecznie i niskim kosztem.
  2. Nasz sprzęt testowy: mostek cyfrowy LCR / tester wytrzymałości napięciowej / tester rezystancji izolacji / analizator widma / tester indukcyjności / standardowe źródło sygnału / pomieszczenie ekranowane / tester natężenia zakłóceń itp.
  3. Nasz produkt: filtr EMI do celów ogólnych / filtr EMI do falowników częstotliwości / filtr EMI do urządzeń ekranujących / filtr EMI do zastosowań wojskowych
  4. Nasza przewaga: wysoka jakość / wysoka opłacalność / krótki czas realizacji
  5. Nasza usługa: wszystkie produkty objęte są dwuletnią gwarancją

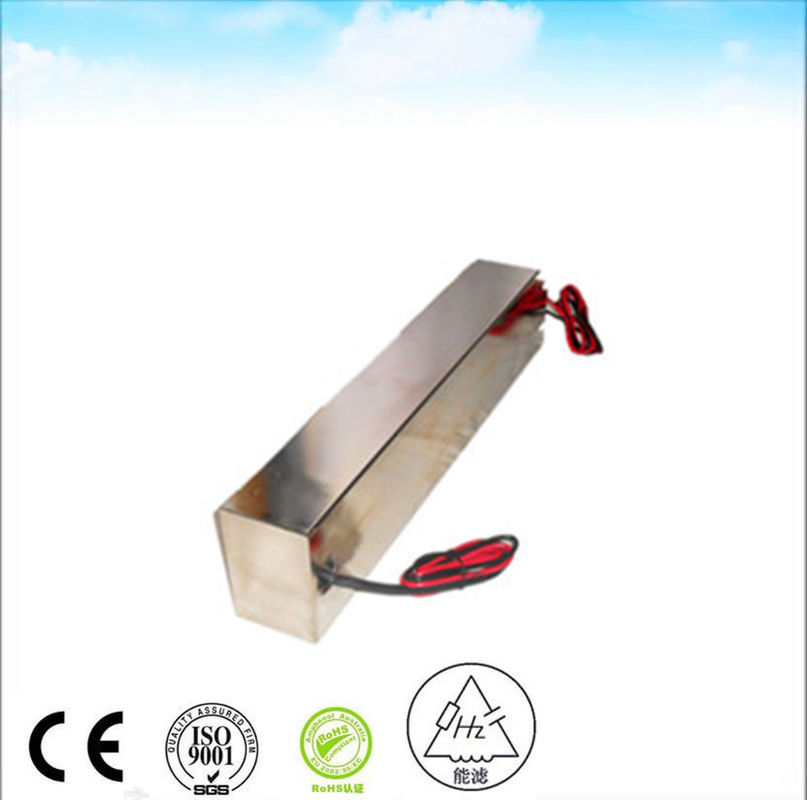

220VAC 32A 50A Systematyczny projekt filtra linii zasilania EMI

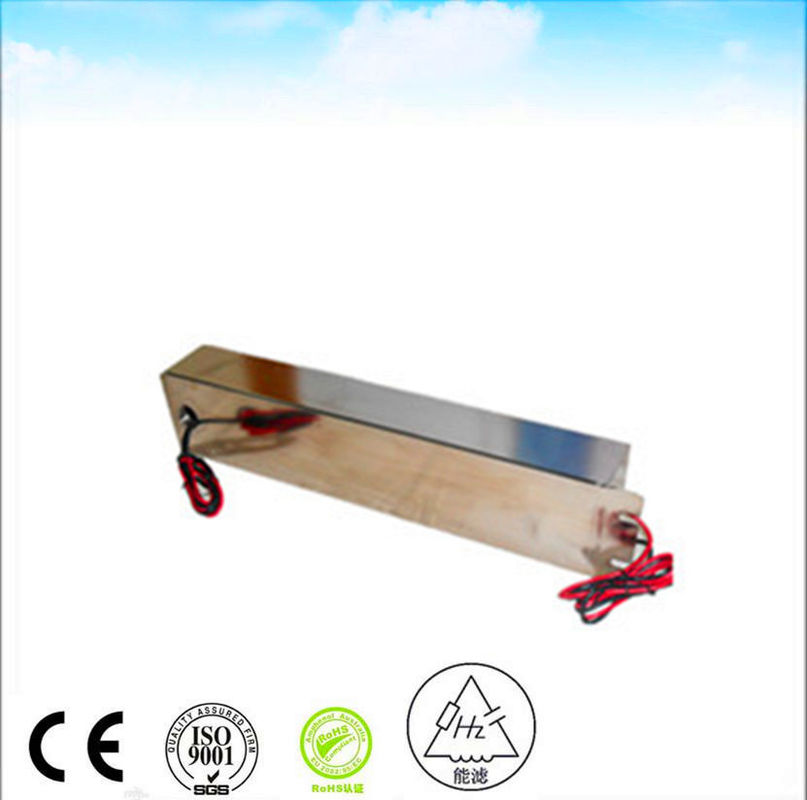

220VAC 32A 50A Systematyczny projekt filtra linii zasilania EMI

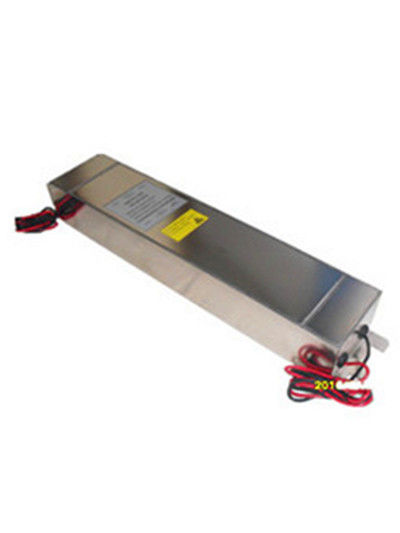

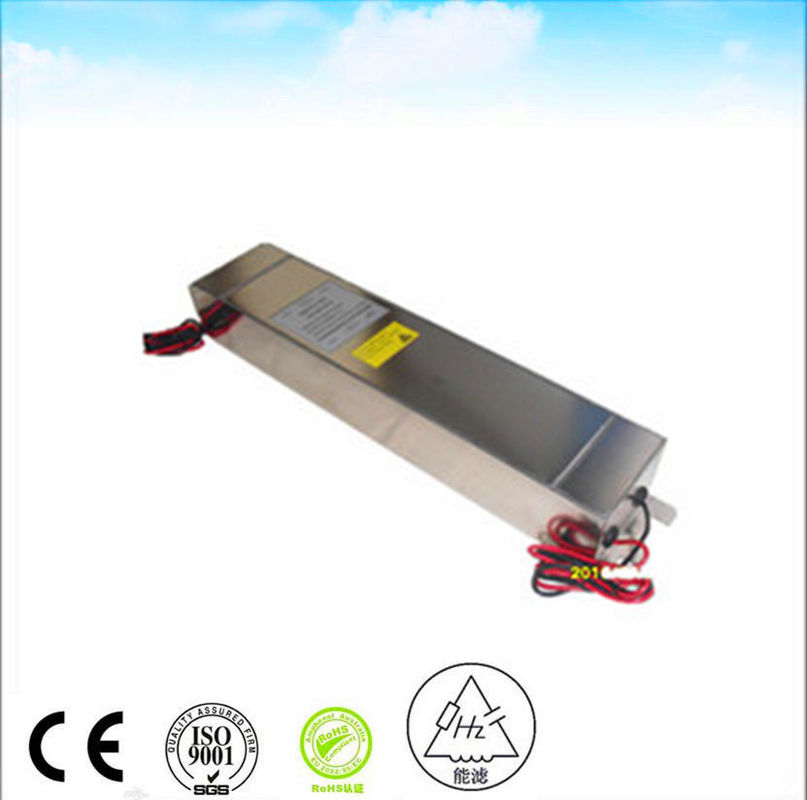

220VAC 32A 50A Systematyczny projekt filtra linii zasilania EMI

Możemy dostarczyć filtr EMI, taki jak

Filtr EMI 100A
2-stopniowy filtr EMI
Filtr EMI 230V AC
Filtr EMI 240V AC
3-fazowy filtr EMI 400 Hz
3-fazowy filtr RFI
Filtr EMI 50A
Gniazdo AC Filtr EMI z bezpiecznikiem i przełącznikiem
Filtr EMI 5A
Filtr EMI AC DC
Projekt filtra EMI wejściowego AC
Filtr linii AC dla audio
Filtr szumów linii zasilającej AC
Filtr przeciwzakłóceniowy
Filtry zakłóceń elektromagnetycznych
Filtr EMC EMI dla falowników PV
Filtr zasilania elektrycznego EMI dla urządzeń
Filtr EMI 10A
Filtr EMI 230V
Filtr EMI AC
Kondensator przelotowy filtra EMI
Filtr EMI do oświetlenia LED
Filtr EMI do zasilacza
Filtr EMI dla VFD
Producenci filtrów EMI
Filtry EMI dla urządzeń mechanicznych
Filtry linii zasilających EMI RFI AC
Filtracja szumów EMI RFI
Filtry ochrony przed zakłóceniami EMI RFI
Filtr Ethernet EMI
Kondensatory przelotowe
Filtr szumów EMC RFI do gniazda ogólnego przeznaczenia z bezpiecznikiem
Filtr Gigabit Ethernet EMI
Filtry IEC EMI
Filtr liniowy EMI
Filtr falownika EMI
Jednofazowy filtr EMI do cięcia laserowego
Filtr LC EMI
Filtr LCR Electronics EMI
Filtr LED EMI
Filtr EMI dolnoprzepustowy
Filtr EMI sieciowy
Filtry EMI wojskowe
Filtr RF MRI
Filtr pasywny EMI
Filtr szumów PLC
Filtry wtykowe EMI
Filtr zasilania z bezpiecznikiem do sprzętu medycznego
Filtry linii zasilających jednofazowe
Filtr EMI zasilacza
Filtry zakłóceń częstotliwości radiowej
Kondensator przelotowy RF
Filtr RFI dla radia
Filtr RFI dla telewizora
Filtr RFI dla VFD
Filtr tłumienia RFI
Filtr RJ45 EMI
Jednofazowy filtr EMI
Jednofazowy filtr RFI
Filtr falownika słonecznego EMI
Trójfazowe filtry EMI
Filtr VFD EMI
Filtr EMI z przełącznikiem kołyskowym i bezpiecznikiem
Dwustopniowy filtr RFI AC EMI
ITD.
