Filtr linii zasilającej 220VAC 16A EMI Ekranowanie RF

Filtr linii zasilania EMI
December 27, 2025
Category Connection: Filtr linii zasilającej EMI
Czat Skontaktuj się z nami
Tags:
#filtry sieciowe emi rfi ac #filtr emi sygnału #filtr EMI 5A
Brief: Od koncepcji po demonstrację, ten film przedstawia ewolucję i praktyczne wyniki filtra linii zasilającej EMI 220 V AC. Zobaczysz, jak ta systematyczna konstrukcja filtra skutecznie tłumi zakłócenia elektromagnetyczne w zastosowaniach SMPS i VFD, zapewniając niezawodne działanie w środowiskach ekranowania RF. Omawiamy zasadę działania, kluczowe wskaźniki wydajności i scenariusze testów w świecie rzeczywistym, aby zaprezentować jego możliwości w zakresie wysokiego tłumienia w szerokim zakresie częstotliwości.
Related Product Features:
  • Systematyczna konstrukcja filtra linii zasilającej EMI zoptymalizowana pod kątem zasilaczy impulsowych (SMPS) i napędów o zmiennej częstotliwości (VFD).
  • Zapewnia skuteczne ekranowanie RF z tłumieniem ≥60dB przy 10KHz i ≥100dB od 1MHz do 18GHz.
  • Przystosowane do pracy przy napięciu 220 V AC i wydajności prądowej, w tym wersje 16 A, 32 A i 50 A przy 50/60 Hz.
  • Charakteryzuje się niskim spadkiem napięcia (poniżej 1 V) i minimalnymi zniekształceniami harmonicznymi (poniżej 2% przy pełnym prądzie znamionowym).
  • Zaprojektowane z myślą o dużej wytrzymałości dielektrycznej: 1000 VDC linia do linii i 1000 VDC linia do obudowy.
  • Spełnia normy wojskowe, w tym MIL-STD-202 dotyczące rezystancji izolacji prądu stałego i wytrzymałości zacisków.
  • Zapewnia niezawodną ochronę przed przeciążeniem, która może wytrzymać 140% prądu znamionowego przez 15 minut.
  • Objęte dwuletnią gwarancją i wspierane przez kompleksową obsługę techniczną i możliwości testowania.
Pytania:
  • Jaka jest podstawowa funkcja tego filtra linii energetycznej EMI?
    Filtr działa jak sieć adaptacyjna impedancji, która tłumi zakłócenia elektromagnetyczne (EMI), tworząc niedopasowanie impedancji pomiędzy stroną wejścia/wyjścia a stroną zasilania/obciążenia, skutecznie wygładzając sygnał wyjściowy prądu stałego poprzez redukcję tętnienia napięcia w zasilaczach.
  • Do jakich zastosowań nadaje się ten filtr EMI?
    Został zaprojektowany do różnych zastosowań, w tym zastosowań przemysłowych, takich jak przetwornice częstotliwości, windy, sprzęt medyczny i zastosowania wojskowe, zapewniając filtrację szumów dla SMPS, VFD i urządzeń ekranujących RF.
  • Jakie są kluczowe specyfikacje wydajności dotyczące skuteczności ekranowania RF?
    Filtr zapewnia doskonałą skuteczność ekranowania: ≥60 dB przy 10 kHz, ≥100 dB od 1 MHz do 18 GHz i ≥80 dB od 18 GHz do 40 GHz, zapewniając kompleksową kompatybilność elektromagnetyczną w szerokich zakresach częstotliwości.
  • Jakie standardy testowania i gwarancje jakości spełnia ten produkt?
    Nasze produkty są zgodne z normami przemysłowymi, takimi jak IEC61800-3, EN12015, EN55011 i normami wojskowymi GJB151A/GJB152A, a wszystkie produkty przechodzą rygorystyczne testy i są objęte dwuletnią gwarancją.
Related Videos

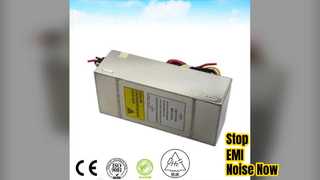

Filtr EMI 25A, redukcja szumów do 1 GHz 00:18
