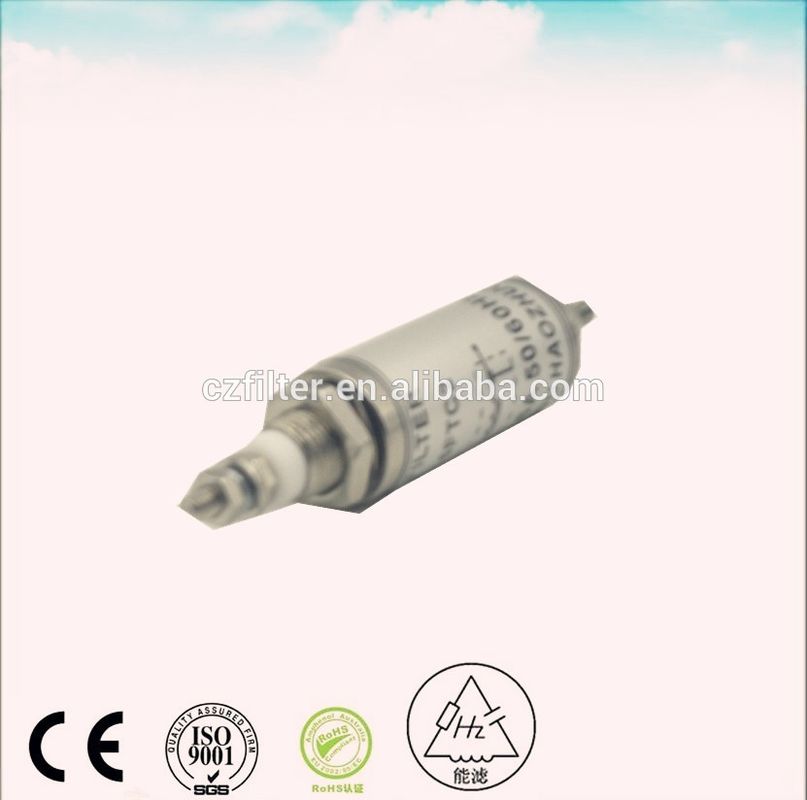

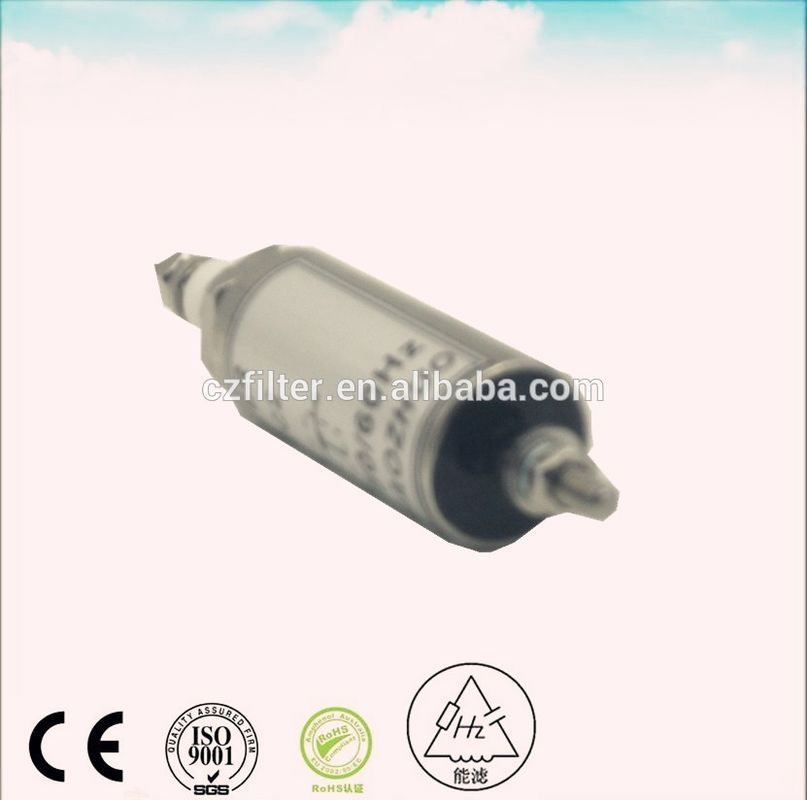

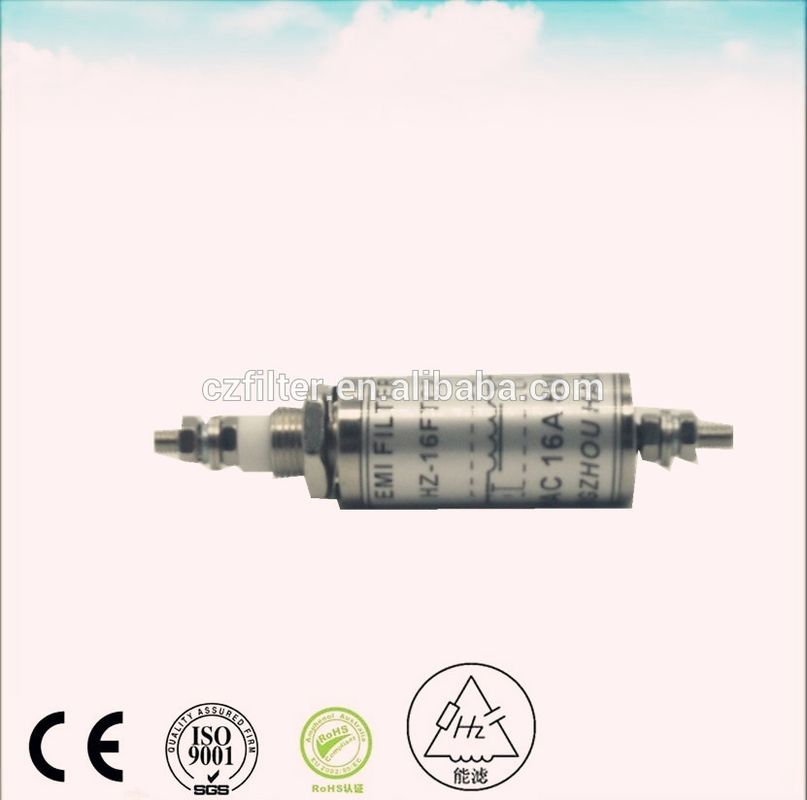

Filtr przeciwzakłóceniowy kondensatorowy 250VAC 16A 25A do ekranowania RF i komór bezechowych EMC
-
Podkreślić
Filtr emi 16a
,filtr EMI przepuszczający kondensator
,filtr emi 16amp;
-
TypFiltr EMI
-
Funkcja przenoszeniaNiskoprzepustowy
-
Typ opakowaniaOtwór przelotowy
-
Nominalna częstotliwość środkowa50/60 Hz
-
Szerokość pasma 3dB4 tys
-
Utrata wtrąceniowa100 dB
-
Impedancja wejściowa50 omów
-
Tłumienie pasma zaporowego70-100dB
-
Napięcie znamionowe250VAC
-
Prąd znamionowy16A
-
NUMER LINII1
-
Aplikacjaekranowanie RF
-
Napięcie testowe1000 V prądu stałego
-
rezystancja rezulacyjna1000M ohm @ 500VDC
-
ekranowanie skuteczne100 dB @ 14K-10GHz
-
Portchangzhou szanghaj hangzhou lub inne
-
Miejsce pochodzeniaJiangsu, Chiny
-
Nazwa handlowaNenglv
-
OrzecznictwoCE RoHS
-
Numer modeluHZ-16FTC2
-
Minimalne zamówienie50 - 299 sztuk
-
Cena$25.00
-
Szczegóły pakowania100 sztuk w jednym pudełku i waga brutto to około 10 kg
-
Możliwość Supply1000 sztuk / sztuk na tydzień
Filtr przeciwzakłóceniowy kondensatorowy 250VAC 16A 25A do ekranowania RF i komór bezechowych EMC
Filtr EMI przelotowy 250VAC 16A do komory bezechowej
Specyfikacja techniczna
- Napięcie znamionowe: 250VAC/600VDC
- Prąd znamionowy: 1A-300A
- Częstotliwość pracy: 50/60Hz
- Zakres temperatury: 40/085/56
|
Nazwa produktu
|
Filtr EMI
|
|
Prąd roboczy
|
16A
|
|
Napięcie znamionowe
|
115/250V AC
|
|
Częstotliwość sieci zasilającej
|
50/60 Hz
|
|
Waga netto/szt.
|
197,5g/szt.
|
|
Temperatura pracy
|
-25℃～85℃
|
|
Test ciśnieniowy
|
Linia do masy: 2250V DC
|
|
Linia do linii: 1450V DC
|
|
|
Maks. prąd upływu (uziemienie)
|
Linia do masy: 115V AC 60Hz 0,25mA
|
|
Linia do masy: 250V AC 50Hz 0,45mA
|
|
|
Norma projektowa
|
CSA222NO.1986, IEC/EN 60939
|
Cechy produktu
- Filtr przelotowy AC zapewnia wysokie tłumienie w szerokim paśmie częstotliwości od kilkudziesięciu kHz do GHz.
- Obudowa kolumnowa/cylindryczna, mały rozmiar, łatwy w instalacji
- Wysoka niezawodność, znacznie szerszy zakres częstotliwości pracy od kHz do 10 GHz
- Montaż przelotowy przez przegrodę
Obwody typu C i Pi, napięcie znamionowe 250VAC, maksymalny prąd roboczy 300 amperów.
- Dostępne niestandardowe projekty
Cecha:
1). Zatwierdzone RoHS, REACH, CE!
2). Dostępne w szerokiej gamie komponentów RF!
3). Dostępne niestandardowe projekty!
4). Certyfikacja: ISO9001:2008, ISO14001:2004, ISO18001:2007
| Filtr | Prąd znamionowy (A) | Napięcie znamionowe (V) | Prąd upływu (mA) | Pojemność (μF) | Napięcie testowe 1min (VDC) |
| 16-M4 | 16 | 250 | 4,14 | 2*0,022 | 2250 |
| 63-M6 | 63 | 250 | 88,5 | 2*0,47 | 2250 |
| 100-M8 | 100 | 250 | 564 | 2*3,0 | 2120 |
| 100-M8 | 100 | 250 | 564 | 2*3,0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2*1,0 | 2250 |
| 30-M5 | 30 | 600 | - | 2*0,018 | 2500 |
| 50-M6 | 50 | 200 | - | 0,22 | 720 |
| 65-M6 | 65 | 200 | - | 2*4,7 | 1000 |
| 62-M6 | 65 | 250 | - | 2*0,25 |
2250
|
Opis produktu
Ø Opis:
n Kondensatory przelotowe oferują wysokie tłumienie w szerokim paśmie częstotliwości od
kilkudziesięciu kHz do GHz
n Bardzo niska wewnętrzna indukcyjność szeregowa
n Bardzo wysoka częstotliwość rezonansowa
n Samonaprawiający się dielektryk
n Wysoka jakość i niezawodność
n Zabezpieczenie przed skręcaniem
n Montaż przelotowy przez przegrodę
n Wersje niestandardowe lub podwójne na życzenie
przelot elektryczny filtr dolnoprzepustowy linii zasilającej
Ø Typowe zastosowania:
n Filtr linii zasilającej AC dla linii zasilających 250VAC
n Filtr linii zasilającej DC dla akumulatorów 48VDC
n Zwiększenie bezpieczeństwa systemowego i informacyjnego
n Zasilacze
n Urządzenia przełączające i komórkowe
n Serwery komputerowe
n Zasilacze UPS
n Sprzęt medyczny
n Pomieszczenia ekranowane
