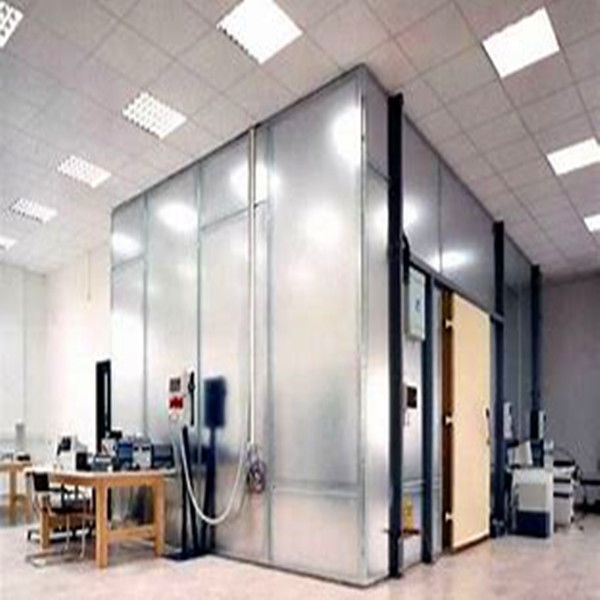

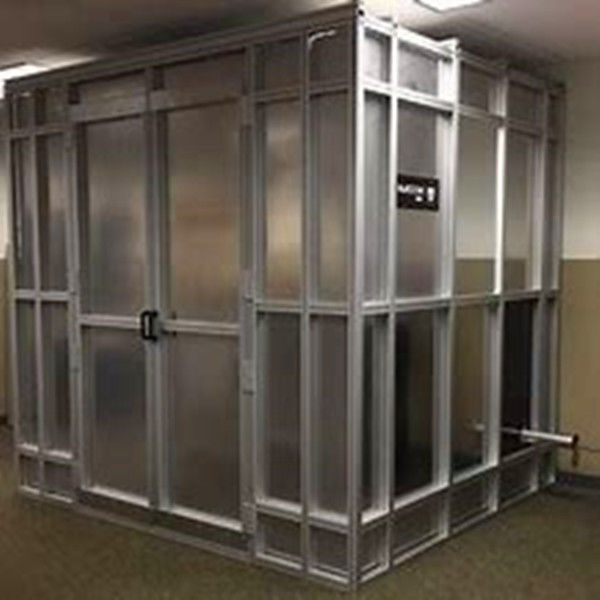

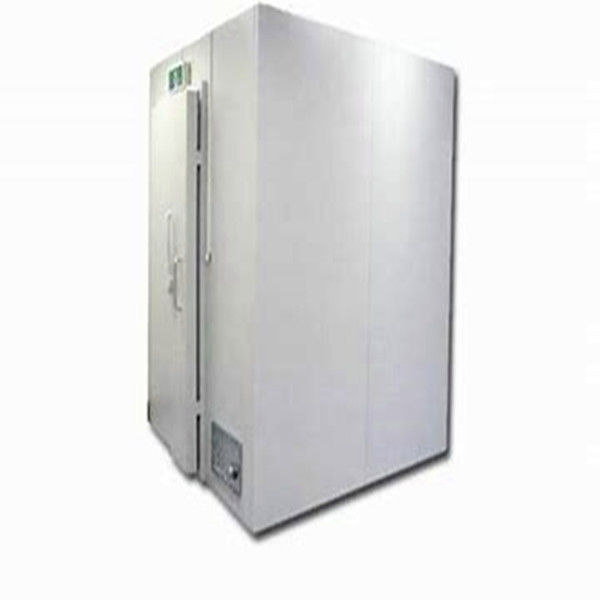

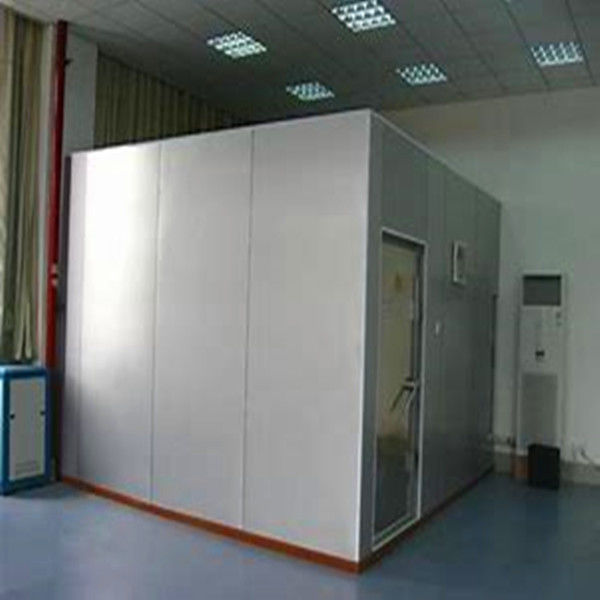

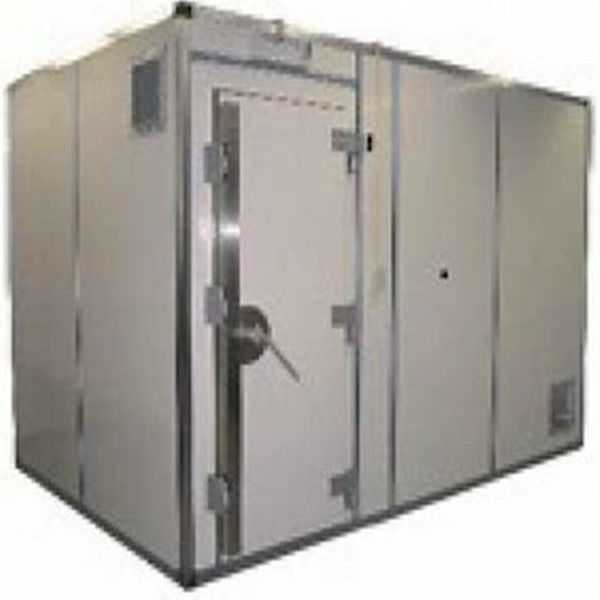

Szafka do pomieszczenia ekranowanego radiowo-magnetycznego z miedzianym ekranowaniem MRI od 14 kHz do 40 GHz, pomieszczenie ekranowane radiowo-magnetyczne, komora bezechowa EMC
-
Podkreślić
ekran miedziany mri
,pokój ekranowania Mri RF
,pokój ekranowany rf;
-
TypFiltr RC
-
Funkcja przenoszeniaNiskoprzepustowy
-
Typ opakowaniaMontaż powierzchniowy
-
Nominalna częstotliwość środkowa50 Hz
-
Szerokość pasma 3dB10 m
-
Utrata wtrąceniowa100 dB
-
Impedancja wejściowa50 omów
-
Tłumienie pasma zaporowego100 dB
-
ZasilanieJednofazowy Trójfazowy lub DC
-
StosowanieTest EMC
-
Rozmiar pokojudostosowane
-
Rozmiar drzwidostosowane
-
PłytaStalowy panel 2 mm/3 mm
-
osłabienie14KHZ-40GHZ> = 100dB
-
Uszczelkadrewniana skrzynka
-
Czas dostawy2-3 tygodnie do testowania EMC elektromagnetycznego pokój RF
-
PortSzanghaj
-
Nazwa handlowahaozhuo
-
OrzecznictwoCE RoHS
-
Numer modeluh
-
Minimalne zamówienie>=1 zestawy
-
Cena$10,000.00
-
Szczegóły pakowaniaDrewniana skrzynka
-
Możliwość Supply1 zestaw/zestawy na miesiąc
Szafka do pomieszczenia ekranowanego radiowo-magnetycznego z miedzianym ekranowaniem MRI od 14 kHz do 40 GHz, pomieszczenie ekranowane radiowo-magnetyczne, komora bezechowa EMC
14kHz-40GHz ponad 100dB dla laboratoriów szafa ekranowana RF
EMC Pioneer RF Shield Box
- Projekt i produkcja pneumatycznej szafy ekranowanej RF
- Półautomatyczna szafa ekranowana RF i;
- Czysto-manualna szafa ekranowana RF
- Do testowania Wi-Fi, Bluetooth, RFID, 3G i WLAN, GPS i Wimax
- Używane do testowania od stacji bazowej do stacji bazowej
Kiedy potrzebny jest pokój ekranowany?
· Jeśli Twoje laboratorium znajduje się w pobliżu emitera szerokiego spektrum (tj. sprzętu, który transmituje wiele częstotliwości poniżej 400 Hz), wieży radiowej, nadajnika telefonii komórkowej lub innych dużych generatorów pola, powinieneś rozważyć pokój ekranowany.
· Jeśli Twoje badania dotyczą pasma gamma i nie chcesz używać filtra sieciowego 60/50 Hz do usuwania szumów z sieci energetycznej, możesz rozważyć pokój ekranowany. Zalecamy podjęcie powyższych kroków w celu zminimalizowania szumów z sieci energetycznej. Jeśli to nie wystarczy Twoim potrzebom, pokój ekranowany może pomóc.
| Cechy produktu | ||||
| Panele ekranujące wykonane są z formowanych blach stalowych walcowanych na zimno. Są łączone w sposób i spawane z ochroną CO2, co może powstrzymać blachy przed zniekształceniem i zapewnić równość blach stalowych. | ||||
| Konstrukcja samonośna wykonana jest z materiałów profilowych. | ||||
| Drzwi ekranujące są opcjonalne: standardowe drzwi elektromagnetyczne (alternatywa elektromagnetyczna / manualna), w pełni automatyczne drzwi ekranujące (aktywowane światłem z hasłem) drzwi przesuwne. Na powierzchni drzwi znajduje się dekoracja ze stali nierdzewnej Subshining. Standardowy wymiar drzwi to: 0,85 x 2 (m). | ||||
| Duże wiszące drzwi przesuwne ekranujące, elektromagnetyczne drzwi przesuwne pchane, elektromagnetyczne drzwi przesuwne z poduszką powietrzną, drzwi obrotowe z prowadnicą. | ||||
| Okno wentylacyjne jest zaprojektowane w typie falowodu komórkowego o wymiarach: 300x300 (mm). | ||||
| Filtr zasilania jest w stanie wysokiej wydajności i niskiego wycieku. | ||||
| Telefon, klimatyzacja, urządzenia przeciwpożarowe, światłowody i kable CAT5 mogą być wyposażone na zamówienie. | ||||
| Dekoracja zostanie wykonana w pomieszczeniu ekranującym zgodnie ze standardowymi wymaganiami pomieszczenia technicznego. | ||||
| Właściwości ekranowania (dB) | ||||
|
Pole magnetyczne |
14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Fala płaska | 50-103MHz | 120dB | ||
|
Mikrofale |
1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Zakres zastosowań | ||||
| Testowanie EMC | ||||
| Pozycja 1 | Panel modułowy, blacha stalowa ocynkowana 2mm/3mm | |||
| Pozycja 2 | Drzwi ekranujące RF, rozmiar otwarcia: 1000*2000mm Lub niestandardowy wymiar |
|||
| Pozycja 3 | Filtry zasilania 16A/ 32A/50A/63A Lub niestandardowy parametr |
|||
| Pozycja 4 | Panele wentylacyjne typu plaster miodu 300x300x25mm 300x600x25mm Lub niestandardowy wymiar |
|||
| Pozycja 5 | Panel RF 300*200mm, w tym falowód Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Lub niestandardowy wymiar |
|||
| Pozycja 6 | Podłoga Podłoga antyelektrostatyczna lub podłoga laminowana Lub niestandardowe materiały |
|||
| Pozycja 7 | Pianka pochłaniająca RF Płytka ferrytowa Pochłaniacz dużej mocy |
|||
| Pozycja 8 | Palce z miedzi berylowej | |||
| Pozycja 9 | Falowód stalowy | |||
| Pozycja 10 | Uszczelka ekranująca EMI | |||
| Właściwości ekranowania komory bezechowej RF (dB) | ||
|
Pole magnetyczne |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Fala płaska | 50-103MHz | 120dB |
|
Mikrofale |
1-10GHz | 110dB |
| 10-20GHz |
100dB |
|
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
