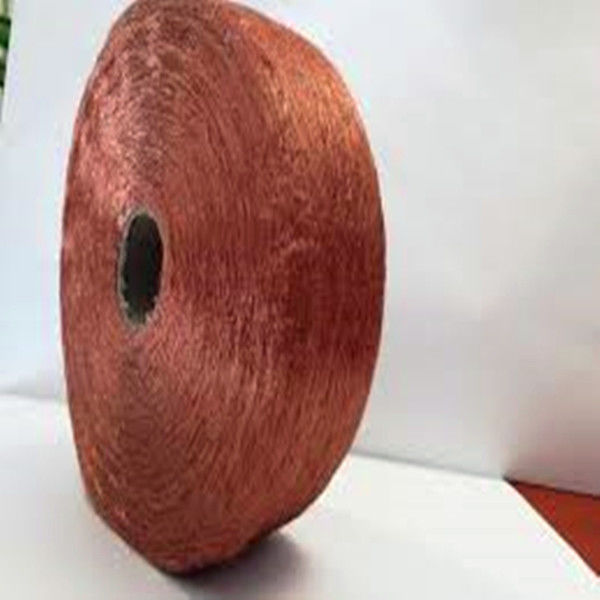

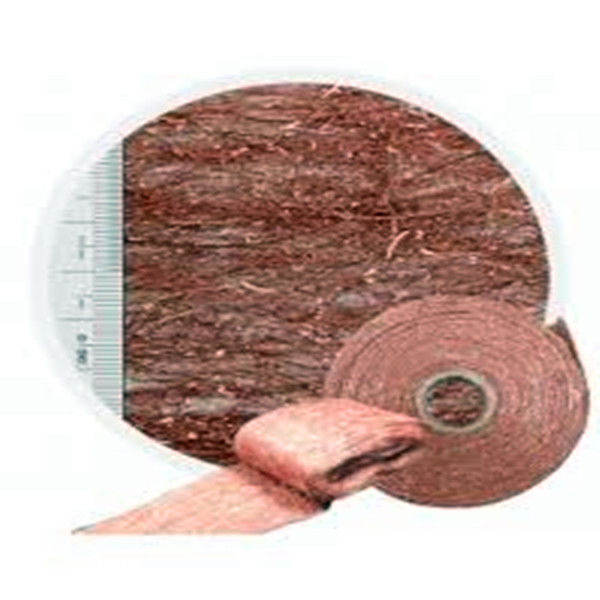

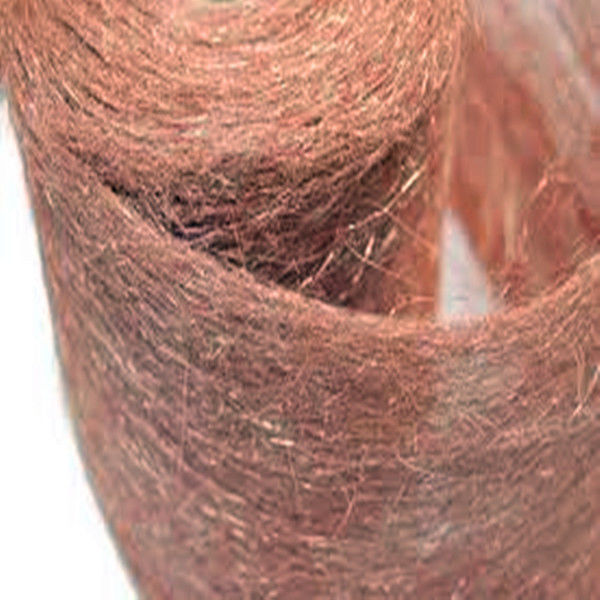

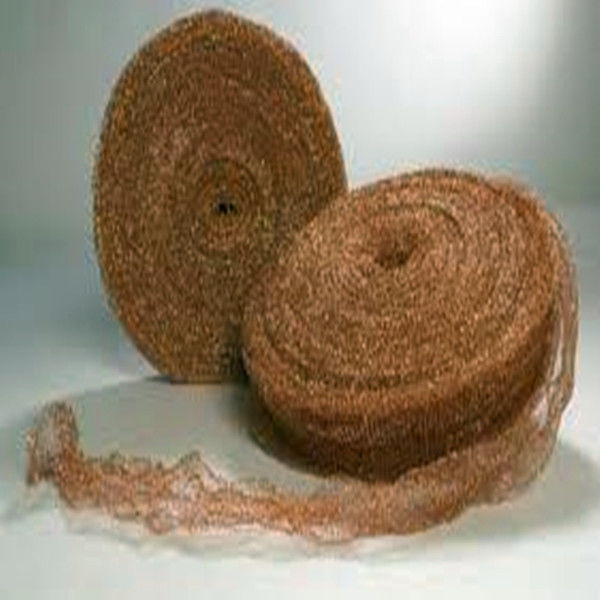

Ekranowanie EMI RF Czysta wełna miedziana do komory bezechowej
Głównym celem skutecznego ekranowania EMC jest zapobieganie wpływowi zakłóceń elektromagnetycznych (EMI) lub zakłóceń częstotliwości radiowych (RFI) na wrażliwą elektronikę.Osiąga się to dzięki zastosowaniu metalowego ekranu do pochłaniania zakłóceń elektromagnetycznych przenoszonych przez powietrze.Efekt ekranowania opiera się na zasadzie stosowanej w klatce Faradaya – metalowy ekran całkowicie otacza wrażliwą elektronikę lub elektronikę nadawczą.Ekran pochłania przesyłane sygnały i powoduje przepływ prądu w korpusie ekranu.Prąd ten jest pochłaniany przez połączenie uziemiające lub wirtualną płaszczyznę uziemienia.
Pochłaniając te przesyłane sygnały, zanim dotrą one do wrażliwych obwodów, chroniony sygnał jest wolny od zakłóceń elektromagnetycznych, maksymalizując skuteczność ekranowania.Dobrym przykładem jest smartfon.Istotne jest, aby ekranowanie EMC chroniło wrażliwą elektronikę urządzenia, która przetwarza i wyświetla informacje z nadajnika telefonu.
| Opis produktu | |
| Nazwać | folia miedziana |
| Materiał | 99,8% miedzi |
| Szerokość | standardowy 1350mm |
| Grubość | standardowe 0,105 mm (3 uncje), 0,14 mm (4 uncje) |
| Funkcja | Ekranowanie EMI |
| Podanie | klatka Faradaya, sala MRI |
Opis produktu:
1. Struktura produktu oparta jest na folii miedzianej jako podłożu, przewodzącym kleju akrylowym jako kleju oraz papierze uwalniającym.
2. Trójwarstwowa architektura jest bardzo odpowiednia do wycinania formy lub wykrawania metalowej formy, może być nożem płaskim lub okrągłym do wycinania.
3. Szerokość produktu dostępna od 3mm ~ 380mm.Standardowa długość to 50m., również do 100m, 150m lub dłużej, oszczędza klientom kłopotów z częstym przeładunkiem.
| Numer części | Materiał podkładowy | Grubość podłoża (mm) | Całkowita grubość (mm) | Moc trzymania Min/cal | Siła przyczepności kg/25mm | Klej składnik | Skuteczność ekranu 10MHz~ 1GHz (dB) | Przewodność z-om | Zintegrowana przewodność cieplna (W/mK) |
| XPH0M123 | Folia miedziana | 0,012 | 0,030±0,01 | ≥1440 | >0,8 | Akryl | ≥60 | <0,03 | 60 |
| XPH0M183 | Folia miedziana | 0,018 | 0,050±0,005 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 60 |
| XPH0M253 | Folia miedziana | 0,025 | 0,06±0,005 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 80 |
| XPH0M353 | Folia miedziana | 0,035 | 0,070±0,005 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 90 |
| XPH0M503 | Folia miedziana | 0,050 | 0,085±0,005 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 110 |
| XPH0M753 | Folia miedziana | 0,075 | 0,11±0,01 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 130 |
| XPH0MA03 | Folia miedziana | 0,100 | 0,135±0,01 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 160 |
| XPH0MA23 | Folia miedziana | 0,125 | 0,15±0,015 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 | 170 |
| XPH0MA53 | Folia miedziana | 0,150 | 0,20±0,02 | ≥1440 | >1,0 | Akryl | ≥60 | <0,03 |
190
|
| cechy produktu |
| ekranująca folia miedziana ED |
| grubość 0,009-3 mm, szerokość 10-1380 mm |
| łatwiej zrobić klatkę Faradaya, pokój EMI |
| ogólnie 400-500 kg / rolka |
| Właściwości fizyczne |
| Gęstość: 8,9 g/cm³ |
| Przewodność elektryczna (20 ° C): min 90% IACS dla wyżarzonego do odpuszczania 80% IACS dla walcowanego do odpuszczania min |
| Przewodność cieplna (20 ° C): 390 W / (m ° C) |
| Moduł sprężystości: 118000 N/m |
| Temperatura mięknienia: ≥380°C |
| Orzecznictwo |
| spełniają warunki techniczne GB/T 5187-2008 normy. |
|
zgodnie z wymaganiami systemu jakości ISO9001-2000
|
