Filtr powietrza wentylacyjny EMI RFI do ekranowania mri rf ze stali nierdzewnej

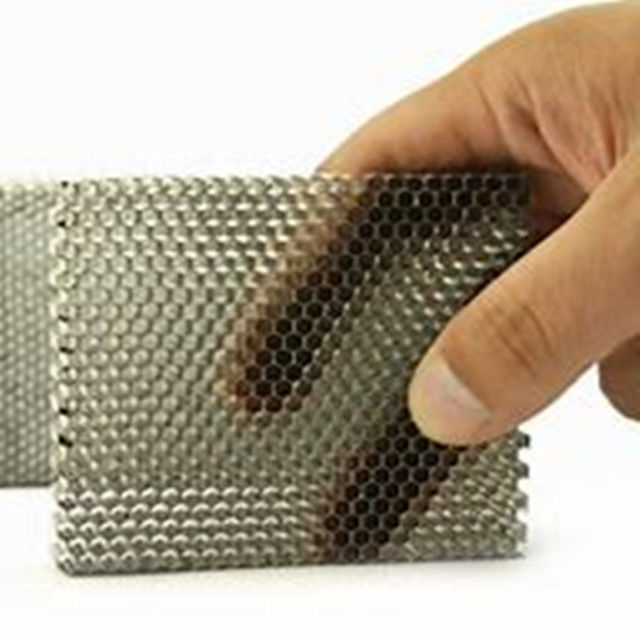

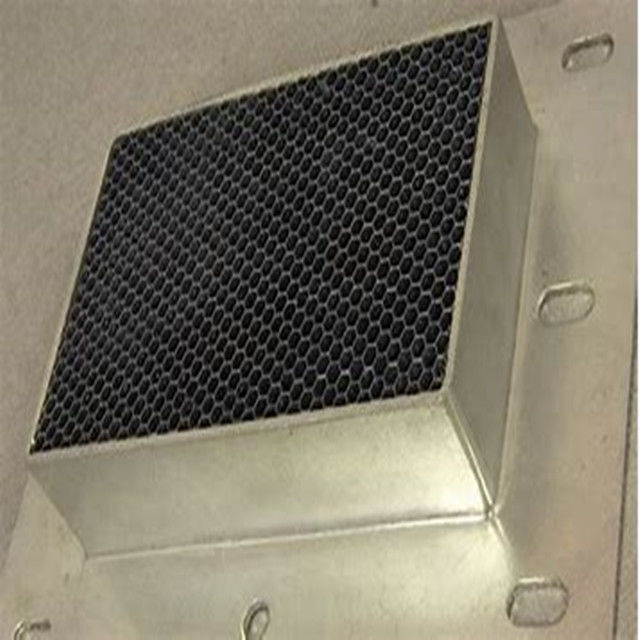

Otwory wentylacyjne o strukturze plastra miodu służą do osłonięcia otworów wentylacyjnych lub kontaktu akustycznego/wizualnego.Nawiewy te możemy wykonać według Twojego rysunku w ciągu kilku dni lub możesz skorzystać z naszego standardowego asortymentu z magazynu.

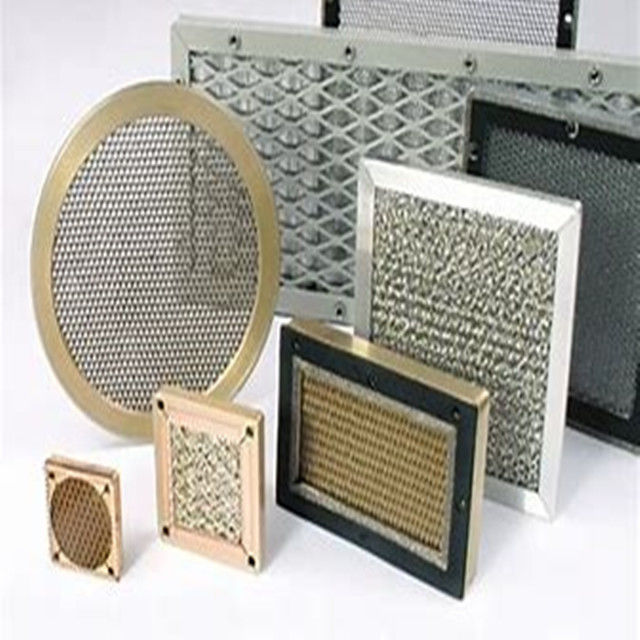

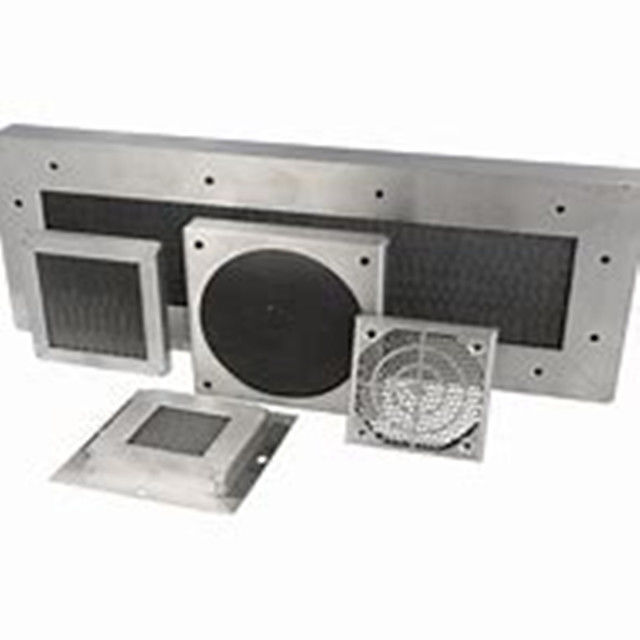

Możemy dostarczyć nawiewniki o strukturze plastra miodu z ramkami, wstępnie nawierconymi łącznikami lub z nawierconymi otworami gwintowanymi.Standardowym materiałem jest aluminium, któremu można nadać wykończenie niklowane (lub dowolne inne wykończenie, które wybierzesz).

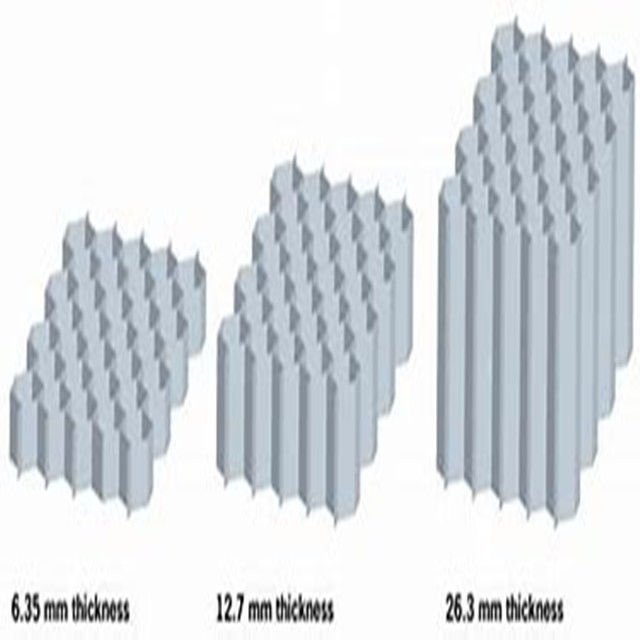

Jeśli wymagany jest wysoki poziom ekranowania, zaleca się stosowanie plastrów międzykomórkowych.Są one zbudowane z wielu sekcji plastrów miodu o grubości 6,35 mm, 12,7 mm lub 26,3 mm w jednej ramie.Skuteczność ekranowania poprawi się wraz ze zmniejszeniem przepływu powietrza, ale nie zostanie wyeliminowana.
Funkcje okna wentylacyjnego o strukturze plastra miodu do pomieszczenia osłonowego
1- Zapewnij maksymalne tłumienie częstotliwości radiowej, jednocześnie umożliwiając optymalny przepływ powietrza.
2- Dostępne w zależności od indywidualnych wymagań
3- Okna falowodów lutowniczych wykorzystują importowane cynowanie do formowania tłocznego, aby zapewnić jakość podczas transportu i procesu montażu oraz zagwarantować efekt ekranowania.
4- Przygotuj różne niestandardowe specyfikacje do użytku cywilnego lub wojskowego
Standardowy wymiar okna wentylacyjnego o strukturze plastra miodu do pomieszczenia osłonowego
|
Materiały o strukturze plastra miodu |
(A) Stal (B) Mosiądz (C) Stal nierdzewna (D) Aluminium |
|
Rozmiar plastra miodu |
(A) 300*300mm (B) 300*600mm (C) 450*450mm (D) 600*600mm (E) 600*900mm |
|
Grubość plastra miodu |
(A) 12,5 mm (B) 19 mm (C) 25 mm (D) 50 mm |
|
Rozmiar otworu |
(A) 3,2 mm (B) 4,0 mm (C) 4,8 mm |
|
Typ ramki |
(A) Z ramą (B) Bez ramy |
Wydajność osłony dla okna wentylacyjnego o strukturze plastra miodu dla pomieszczenia osłonowego
|
Pole magnetyczne |
14 KHz ≥ 75 dB 150 kHz ≥ 100 dB |
|
Pole elektryczne |
200 kHz-50 MHz ≥110 dB |
|
Płaska fala |
50 MHz-1 GHz ≥110 dB |
|
kuchenka mikrofalowa |
1 GHz-10 GHz ≥ 100 dB |
