5.2 mm grubości Ferrytowe płytki absorber dla 3m Emc Anechoic Chamber RF SHIELDED ROOM
  • name
  • name
  • name
  • name
  • name
  • name

5.2 mm grubości Ferrytowe płytki absorber dla 3m Emc Anechoic Chamber RF SHIELDED ROOM

MOQ: 1 - 9 sztuk
Cena £: $1000
standard packaging: 10 sztuk w jednym kartonie waga brutto wynosi około 10 kg
Supply Capacity: 100 sztuk / sztuk na tydzień
Detail Information
Product Description
Detail Information
Miejsce pochodzenia
Jiangsu, Chiny
Nazwa handlowa
neutral
Orzecznictwo
CE RoHS
Numer modelu
5.2
Typ:
płytka ferrytowa
Grubość:
5,2 mm
Kolor:
Czarny
Nominalna częstotliwość środkowa:
50/60 Hz
Szerokość pasma 3dB:
14 tys
Utrata wtrąceniowa:
100 dB
Impedancja wejściowa:
50 omów
MOQ:
500 SZT
Dostarczać:
Magazyn
Rozmiar podstawowy:
100*100
Częstotliwość robocza:
50/60 Hz
Aplikacja:
komora emc
Port:
Szanghaj
Podkreślić:

5.2mm Ferrytowe płytki absorber

,

Absorbtor płyt ferrytowych komory anekoicznej

,

Płytki ferrytowe 3m

Product Description

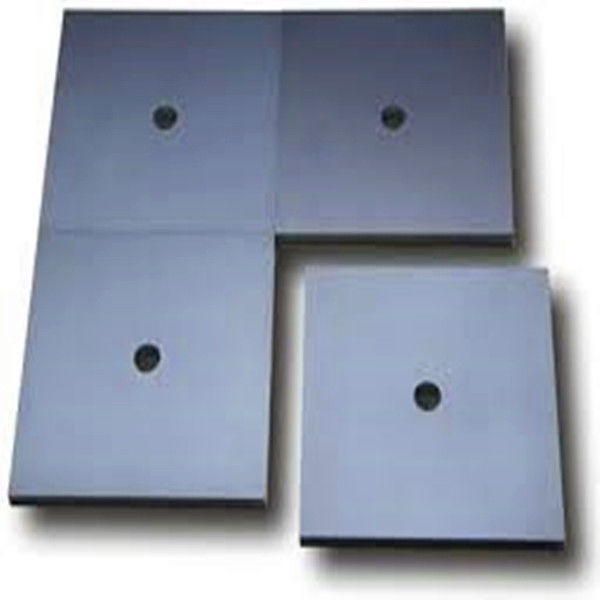

Rozmiar płytki ferrytowej

  • Rozmiar podstawy: 100*100 mm
  • Standardowa wysokość: 5,2 mm, 6,7 mm
  • Średnica otworu: 10 mm





Zastosowanie płytek ferrytowych

  • Używane do komory EMC

W oparciu o zasadę mającą złożoną przepuszczalność magnetyczną równą (lub prawie równą) złożonej stałej dielektrycznej.Materiały o tej właściwości wykazują impedancję równą impedancji "wolnej przestrzeni" i dlatego nie odbijają promieniowanej energii przy normalnej częstotliwości.

Płytki ferrytowe mogą zapewniać 10dB - 25dB absorpcji między 30MHz a 1GHz. Płytki są cienkie (około 0,26 cali), ale mogą być ciężkie (około 10 funtów na metr kwadratowy).



Rozmiar płytki ferrytowej komory EMC

  • Rozmiar podstawy: 100*100 mm
  • Standardowa wysokość: 5,5 mm, 6,7 mm
  • Średnica otworu: 10 mm

Wniosek dotyczący płytki ferrytowej komory EMC

Używane do komory EMC

Pierwotna przepuszczalność 5500
Względny współczynnik strat 15@0,1MHz
Gęstość strumienia nasycenia 280 ((1194A/m)
Remanencja 180
przymusu 3
Współczynnik temperatury względnej 3
Temperatura Curie. 90
Gęstość 4.85*1000
Odporność 100



Wydajność

30MHz -25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000MHz -10 dB



Charakterystyka materiału Hz-FT

Właściwości Symbol Jednostka Wartość
Pierwotna przepuszczalność μIAC   5500 ± 20%
Względny współczynnik strat tanδ/μIAC ×10-6 15 (0,1MHz)
Gęstość strumienia nasycenia Bs mT 280 (1194A/m)
Remanencja Br mT 180
Prymitywność Hc A/m 3
Względny współczynnik temperatury (20°C∼60°C) A.μr ×10-6/°C 3
Temperatura Curie Tc °C > 90
Gęstość δ kg/m3 4.85 x 103
Odporność ρ Węgiel > 100

Typowy wykres strat odbicia (dB) i specyfikacja wydajności

https://sc04.alicdn.com/kf/H1bcbc4f1f95740faaddf81b587a60933W/230074963/H1bcbc4f1f95740faaddf81b587a60933W.jpg

Częstotliwość Typowe Specyfikacja
30MHz -25,5 dB Maksymalnie -24,0 dB.
100 MHz -38,0 dB
300 MHz -19,5 dB
500 MHz -16,0 dB
700 MHz - 12,0 dB
1000MHz - 12,0 dB - Maksymalnie 9,0 dB.











https://sc04.alicdn.com/kf/Uee0bb581c06e46708dea6c540a0e7802i/230074963/Uee0bb581c06e46708dea6c540a0e7802i.png

Część Wymiary w mm
A 99.95 +/- 0.10
B 99.95 +/- 0.10
C 6.70 +/- 0.10
D 10.00 +/- 0.20
Waga 330 g
