Komora EMC Rf Ferrytowe płytki Absorber 6,7 mm 5,2 mm Wysokość komora EMC anekoiczna
  • name
  • name
  • name
  • name
  • name
  • name

Komora EMC Rf Ferrytowe płytki Absorber 6,7 mm 5,2 mm Wysokość komora EMC anekoiczna

MOQ: >= 1000 sztuk
Cena £: $2.90
standard packaging: Drewniana skrzynka
Supply Capacity: 1000 sztuk / sztuk na tydzień
Detail Information
Product Description
Detail Information
Miejsce pochodzenia
CHINY
Nazwa handlowa
haozhuo
Orzecznictwo
CE RoHS
Numer modelu
H-100
Typ:
Filtr RC
Funkcja przenoszenia:
Niskoprzepustowy
Typ opakowania:
Montaż powierzchniowy
Nominalna częstotliwość środkowa:
50 Hz
Szerokość pasma 3dB:
1 MHz
Utrata wtrąceniowa:
100
Impedancja wejściowa:
50
Tłumienie pasma zaporowego:
100
Rozmiar podstawowy:
10*10
Standardowa wysokość:
5,2 mm, 6,7 mm
Kolor:
Czarny
MOQ:
5 m2
Typ modelu:
Płytka 52, Płytka 67
Pakiet:
z talerzem
Port:
Szanghaj
Podkreślić:

Absorber z płytek ferrytowych Rf

,

płytka ferrytowa EMC

,

absorber z płytek ferrytowych

Product Description

Płytka ferrytowa 6,7 mm 5,2 mm wysokości do komory EMC



  • Typowa wydajność przy:
    • 30 MHz = -18,0 dB
    • 100 MHz = -27,0 dB
    • 300 MHz = -25,0 dB
    • 500 MHz = -19,5 dB
    • 1000 MHz = -12,5 dB
  • Permiabilność początkowa: 2000±20%
  • Względne straty: 25 (0,1 MHz) tanδ/μiac
  • Nasycenie strumienia magnetycznego: 260 (1194 A/m)
  • 3,93" na 3,93" (grubość 0,0265")
  • Obowiązują minimalne wymagania dotyczące zamówienia

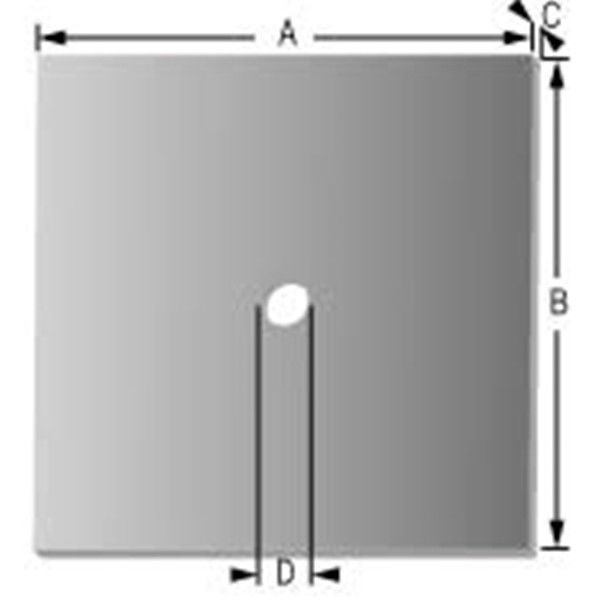

Rozmiar płytki ferrytowej

· Rozmiar podstawy: 100*100 mm

· Standardowa wysokość: 5,2 mm, 6,7 mm

· Średnica otworu: 10 mm



Permiabilność początkowa 5500
Względny współczynnik strat 15@0,1 MHz
Nasycenie strumienia magnetycznego 280 (1194 A/m)
Remanencja 180
Koercja 3
Względny współczynnik temperaturowy 3
Temperatura Curie 90
Gęstość 4,85*1000
Rezystywność 100



30 MHz -25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000 MHz -10 dB



Zastosowanie płytki ferrytowej

· Używane do komory EMC

Oparte na zasadzie posiadania złożonej przenikalności magnetycznej równej (lub prawie równej) złożonej stałej dielektrycznej. Materiały o tej właściwości wykazują impedancję równą "wolnej przestrzeni" i dlatego nie odbijają energii promieniowania pod normalnym padaniem. Płytki ferrytowe mogą zapewnić absorpcję od 10 dB do 25 dB w zakresie od 30 MHz do 1 GHz. Płytki są cienkie (około 0,26 cala), ale mogą być ciężkie (około 10 funtów na stopę kwadratową).



Rozmiar płytki ferrytowej do komory EMC

· Rozmiar podstawy: 100*100 mm

· Standardowa wysokość: 5,5 mm, 6,7 mm

· Średnica otworu: 10 mm



Zastosowanie płytki ferrytowej do komory EMC Używane do komory EMC



O nas

  • Nasz zespół techniczny ma ponad 10 lat doświadczenia w projektowaniu filtrów EMI. Bardzo dobrze znamy standardy bezpieczeństwa UL, VDE, CSA, CE, CQC itp.
  • Nasz zespół obsługi technicznej zna wiele rodzajów standardów testowych, takich jak zastosowania przemysłowe (IEC61800-3 dla napędów falowników, EN12015 dla wind, EN55011 dla urządzeń ISM itp.) i zastosowania wojskowe (GJB151A, GJB152A itp.). Potrafimy szybko, skutecznie i tanio rozwiązać problemy z EMI.
  • Nasze wyposażenie testowe: cyfrowy mostek LCR / tester napięcia probierczego / tester rezystancji izolacji / analizator widma / tester cewek / standardowe źródło sygnału / pomieszczenie ekranowane / tester intensywności zakłóceń itp.
  • Nasze produkty: filtry EMI ogólnego przeznaczenia / filtry EMI do falowników / filtry EMI do obiektów ekranowanych / filtry EMI do zastosowań wojskowych
  • Nasza przewaga: wysoka jakość / wysoka opłacalność / krótki czas realizacji
  • Nasza usługa: wszystkie produkty objęte są dwuletnią gwarancją
  • Nasi główni klienci: systemy napędów falowników i serwonapędów / systemy ekranowania MRI / systemy falowników słonecznych / systemy transportu szynowego itp.
