High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Wysokiej częstotliwości Ferrytowy Absorbtor Płytek Do Ochrony Rf 100*100 Rozmiar pomieszczenia ochrony rf

Produkty - Wchłaniacz płytek ferrytowych
  • Podkreślić

    Rf ekranowany ferrytowy pochłaniacz płytek

    ,

    ferrytowy pochłaniacz płytek 100x100

    ,

    100dB ferrytowy pochłaniacz płytek

  • Typ
    płytka ferrytowa
  • Kolor
    Czarny
  • Rozmiar podstawowy
    100*100
  • Grubość
    50,2 mm 6,7 mm
  • Szerokość pasma 3dB
    14 tys
  • Utrata wtrąceniowa
    100 dB
  • Impedancja wejściowa
    50 omów
  • Tłumienie pasma zaporowego
    100 dB
  • Aplikacja
    komora emc
  • MOQ
    500 SZT
  • Dostarczać
    10000
  • Dostawa
    Drogą morską
  • Port
    Szanghaj
  • Miejsce pochodzenia
    Jiangsu, Chiny
  • Nazwa handlowa
    neutral
  • Orzecznictwo
    CE RoHS
  • Numer modelu
    5.2
  • Minimalne zamówienie
    1 - 9 sztuk
  • Cena
    $1000
  • Szczegóły pakowania
    100 sztuk w jednym kartonie waga brutto to około 20 kg
  • Możliwość Supply
    100 sztuk / sztuk na tydzień

Wysokiej częstotliwości Ferrytowy Absorbtor Płytek Do Ochrony Rf 100*100 Rozmiar pomieszczenia ochrony rf

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Uzyskaj cenę Rozmawiaj teraz.

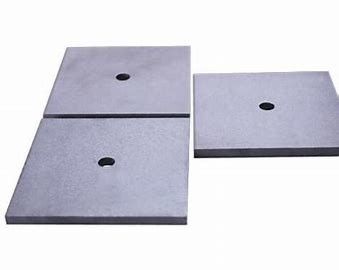

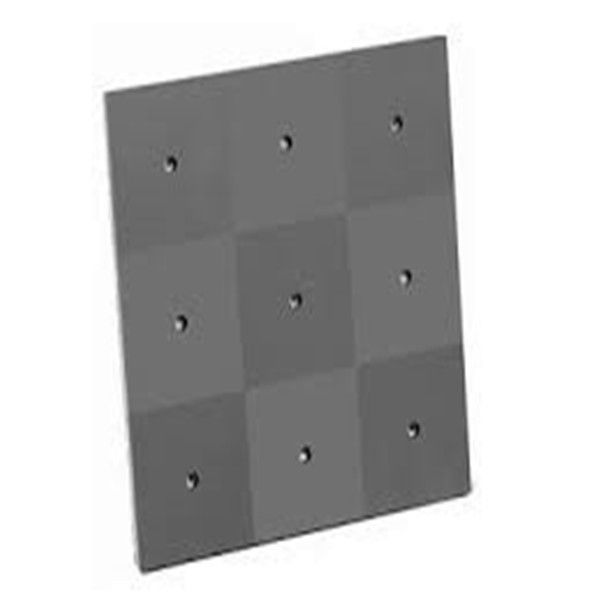

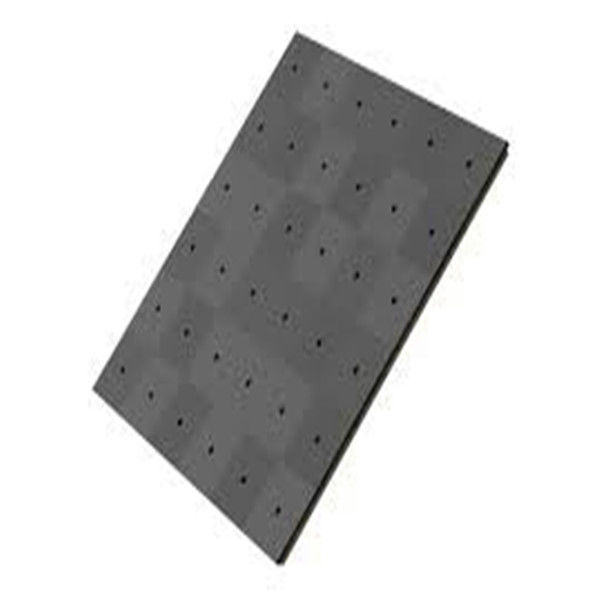

Rozmiar płytki ferrytowej

  • Rozmiar podstawy: 100*100 mm
  • Standardowa wysokość: 5,2 mm, 6,7 mm
  • Średnica otworu: 10 mm

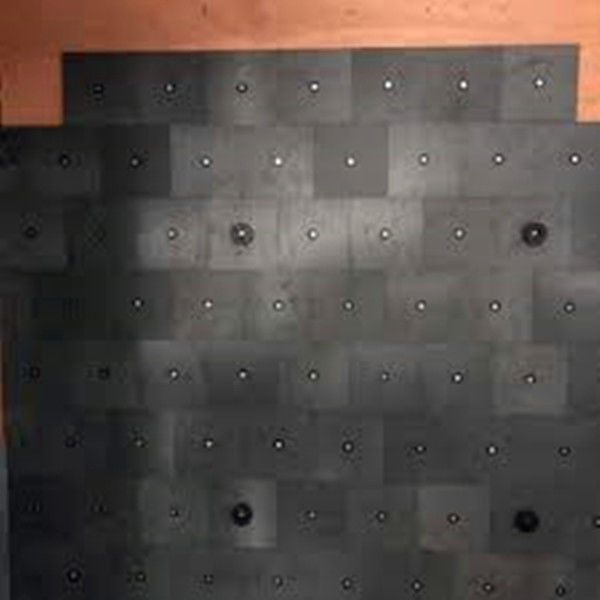

Zastosowanie płytek ferrytowych

  • Używane do komory EMC

W oparciu o zasadę mającą złożoną przepuszczalność magnetyczną równą (lub prawie równą) złożonej stałej dielektrycznej.Materiały o tej właściwości wykazują impedancję równą impedancji "wolnej przestrzeni" i dlatego nie odbijają promieniowanej energii przy normalnej częstotliwości.

Płytki ferrytowe mogą zapewniać 10dB - 25dB absorpcji między 30MHz a 1GHz. Płytki są cienkie (około 0,26 cali), ale mogą być ciężkie (około 10 funtów na metr kwadratowy).



Rozmiar płytki ferrytowej komory EMC

  • Rozmiar podstawy: 100*100 mm
  • Standardowa wysokość: 5,5 mm, 6,7 mm
  • Średnica otworu: 10 mm

Wniosek dotyczący płytki ferrytowej komory EMC

Używane do komory EMC

Pierwotna przepuszczalność 5500
Względny współczynnik strat 15@0,1MHz
Gęstość strumienia nasycenia 280 ((1194A/m)
Remanencja 180
przymusu 3
Współczynnik temperatury względnej 3
Temperatura Curie. 90
Gęstość 4.85*1000
Odporność 100



Wydajność

30MHz -25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000MHz -10 dB



Wysokiej częstotliwości Ferrytowy Absorbtor Płytek Do Ochrony Rf 100*100 Rozmiar pomieszczenia ochrony rf 0

Część Wymiary w mm
A 99.95 +/- 0.10
B 99.95 +/- 0.10
C 6.70 +/- 0.10
D 10.00 +/- 0.20
Waga

330 g





Wysokiej częstotliwości Ferrytowy Absorbtor Płytek Do Ochrony Rf 100*100 Rozmiar pomieszczenia ochrony rf 1Wysokiej częstotliwości Ferrytowy Absorbtor Płytek Do Ochrony Rf 100*100 Rozmiar pomieszczenia ochrony rf 2
