Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room

Płytka ferrytowa pochłaniająca o grubości 6,7 mm do komory bezechowej EMC / pomieszczenia ekranującego RF

Produkty - Wchłaniacz płytek ferrytowych
  • Podkreślić

    6.7mm Ferrytowe płytki absorber

    ,

    Emc Anechoic Chamber Ferrite Tile

    ,

    50 ohm absorber płytek ferrytowych

  • Typ
    płytki ferrytowe
  • Kolor
    Czarny
  • Aplikacja
    KOMORA BEZCHEMICZNA EMC
  • Rozmiar standardowy
    50,2 mm 6,7 mm
  • Szerokość pasma 3dB
    5-10%
  • Utrata wtrąceniowa
    100 dB
  • Impedancja wejściowa
    50 omów
  • MOQ
    500 sztuk na zamówienie
  • Dostarczać
    Magazyn
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    neutral
  • Orzecznictwo
    CE RoHS
  • Numer modelu
    6.7
  • Minimalne zamówienie
    1 - 9 sztuk
  • Cena
    $1000
  • Szczegóły pakowania
    1 szt w jednym kartonie
  • Możliwość Supply
    10 sztuk/sztuk dziennie

Płytka ferrytowa pochłaniająca o grubości 6,7 mm do komory bezechowej EMC / pomieszczenia ekranującego RF

  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
  • Thickness 6.7mm Ferrite Tile Absorber For Emc Anechoic Chamber rf shielding room
Uzyskaj cenę Rozmawiaj teraz.

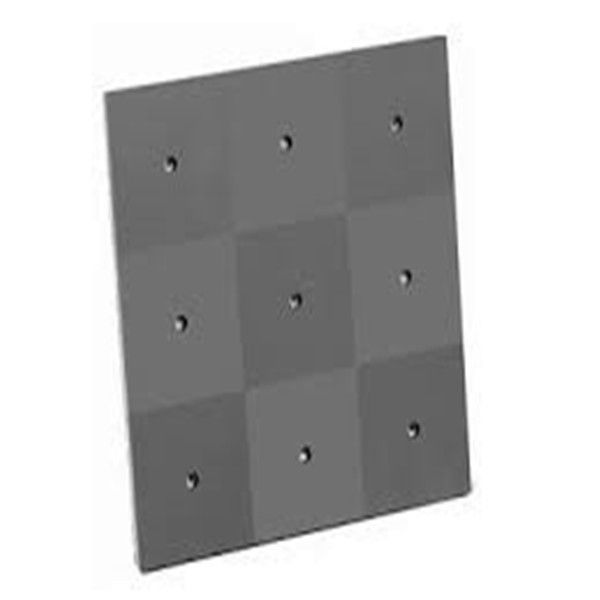

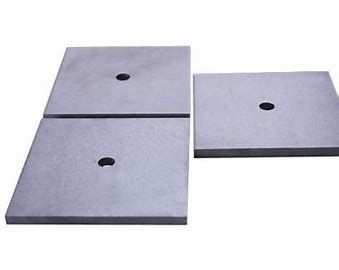

Rozmiar płytki ferrytowej
• Rozmiar podstawy: 100*100 mm
• Standardowa wysokość: 5,2 mm, 6,7 mm
• Średnica otworu: 10 mm


Zastosowanie płytek ferrytowych
• Używane do komory EMC
W oparciu o zasadę mającą złożoną przepuszczalność magnetyczną równą (lub prawie równą) złożonej stałej dielektrycznej.Materiały o tej właściwości wykazują impedancję równą impedancji "wolnej przestrzeni" i dlatego nie odbijają promieniowanej energii przy normalnej częstotliwości.
Płytki ferrytowe mogą zapewniać 10dB - 25dB absorpcji między 30MHz a 1GHz. Płytki są cienkie (około 0,26 cali), ale mogą być ciężkie (około 10 funtów na metr kwadratowy).

Rozmiar płytki ferrytowej komory EMC
• Rozmiar podstawy: 100*100 mm
• Standardowa wysokość: 5,5 mm, 6,7 mm
• Średnica otworu: 10 mm
Wniosek dotyczący płytki ferrytowej komory EMC
Używane do komory EMC
Pierwotna przepuszczalność 5500
Względny współczynnik strat 15@0,1MHz
Gęstość strumienia nasycenia 280 ((1194A/m)
Remanencja 180
przymusu 3
Współczynnik temperatury względnej 3
Temperatura Curie. 90
Gęstość 4.85*1000
Odporność 100

Wydajność
30MHz -25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000MHz -10 dB

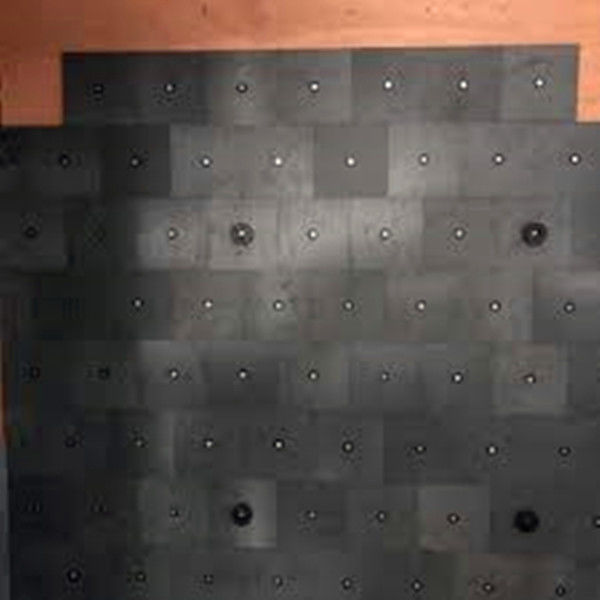

Płytka ferrytowa pochłaniająca o grubości 6,7 mm do komory bezechowej EMC / pomieszczenia ekranującego RF 0

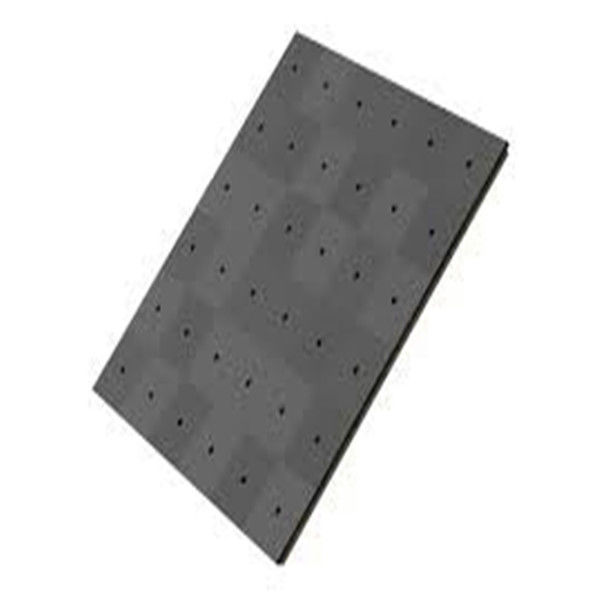

Płytka ferrytowa pochłaniająca o grubości 6,7 mm do komory bezechowej EMC / pomieszczenia ekranującego RF 1
