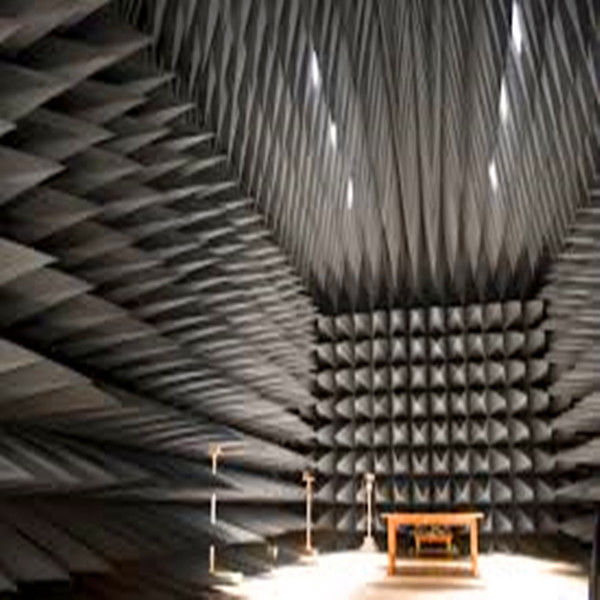

Akustyczna komora anekowa Antenna pomieszczenie badawcze z absorberem RF
-
Podkreślić
testowanie anten w komorze bezechowej
,komora akustyczna
,komora bezechowa
-
TypFiltr RC
-
Funkcja przenoszeniaNiskoprzepustowy
-
Standard testowaniaDostosowane
-
Typ komory EMCKomora pół-EMC lub pełna komora EMC
-
Usługa testowaUsługa testowa jest akceptowana
-
Gwarancja1 rok
-
Rozmiar drzwi komory RFStandardowy rozmiar 2.38*1.2M, dostosowany do potrzeb
-
Panel pomieszczenia osłony RF2 mm lub 3 mm Płyty stalowe ocynkowane
-
Wymagania dotyczące opakowańWyroby z tworzyw sztucznych
-
Komora anekowa Czas dostawy3-5 tygodni
-
Atenuacja pomieszczenia RF14KHz-40GHz więcej niż 100dB
-
PortSzanghaj
-
Miejsce pochodzeniaJiangsu, Chiny
-
Nazwa handlowahaozhuo
-
OrzecznictwoCE RoHS
-
Numer modeluDostosowane
-
Minimalne zamówienie>=1 zestawy
-
Cena$15,000.00
-
Możliwość Supply1 zestaw/zestawy na miesiąc
Akustyczna komora anekowa Antenna pomieszczenie badawcze z absorberem RF

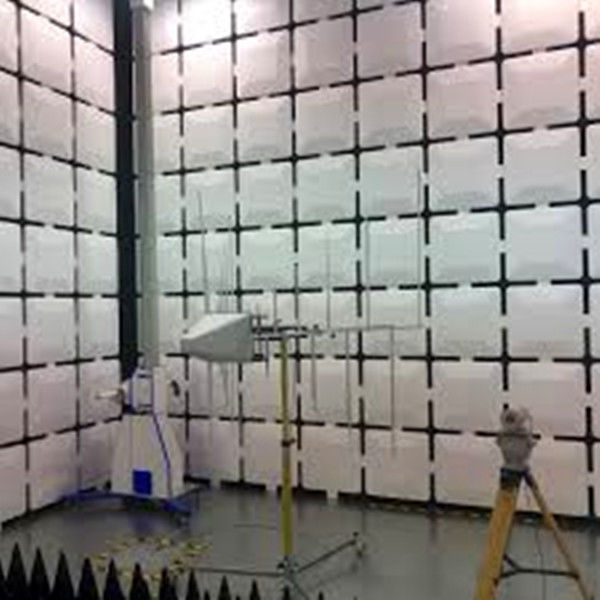

Komora bezechowa do testowania anten z absorberem RF
Pomieszczenie ekranowane RF
Pomieszczenie ekranowane RF stanowi podstawę komory pół-bezechowej. Jest to niemal nieprzepuszczalna dla fal radiowych metalowa skrzynia, która zapewnia skuteczność ekranowania pola elektrycznego i magnetycznego do 100 dB w szerokim zakresie częstotliwości. Jest dobra do testowania emisji, ponieważ żadne sygnały ani szumy otoczenia ze świata zewnętrznego nie mogą się do niej przedostać, co znacznie ułatwia pomiar emisji generowanych tylko przez testowane urządzenie (EUT). Jest również dobra do testowania odporności, ponieważ żadne sygnały generowane wewnątrz obudowy nie mogą wydostać się na zewnątrz, potencjalnie powodując szkodliwe zakłócenia dla pobliskiego sprzętu lub personelu.
Należy pamiętać, że istnieją różne rodzaje materiałów ekranujących i konfiguracji dla komór pół-bezechowych, a każdy z nich ma różne poziomy skuteczności ekranowania. Jeśli Twoje zastosowanie wymaga maksymalnej skuteczności ekranowania, możesz rozważyć materiał ekranujący, który jest podwójnie izolowany elektrycznie. To ekranowanie ma dwie warstwy metalu (jedną na powierzchni wewnętrznej i jedną na powierzchni zewnętrznej), zazwyczaj połączone tylko w głównym punkcie uziemienia komory. Jeśli cokolwiek musi być zamontowane wewnątrz lub na zewnątrz komory, wybrane śruby montażowe powinny być wystarczająco krótkie, aby przeniknęły tylko pierwszą warstwę ekranującą i nie przeszły przez drugą.

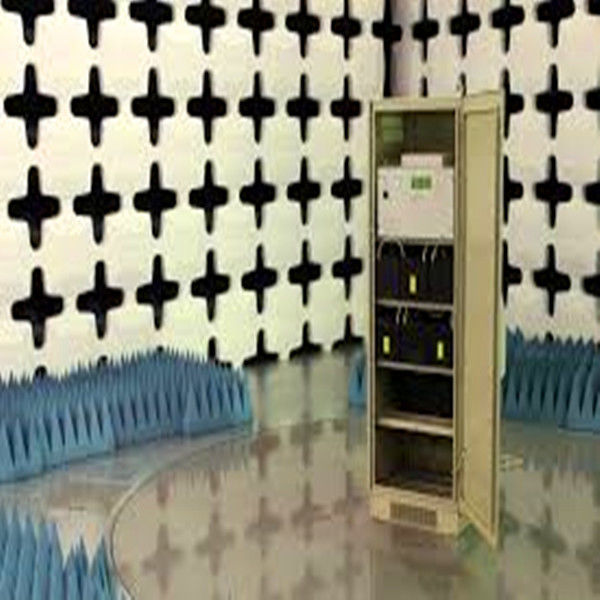

Komora bezechowa
|
Opis komory bezechowej Dostarczamy komory pół-EMC i pełne komory EMC do testowania EMC.

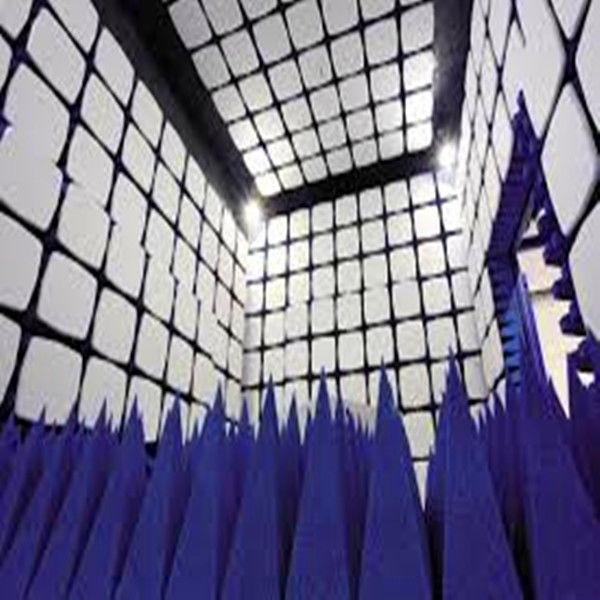

Komora bezechowa zazwyczaj składa się z pomieszczenia ekranowanego RF, które jest częściowo lub całkowicie wyłożone materiałem pochłaniającym fale radiowe. Jest używana do przeprowadzania kilku rodzajów testów i pomiarów.
Nasze komory są zazwyczaj konstruowane z modułowego systemu ekranowania.

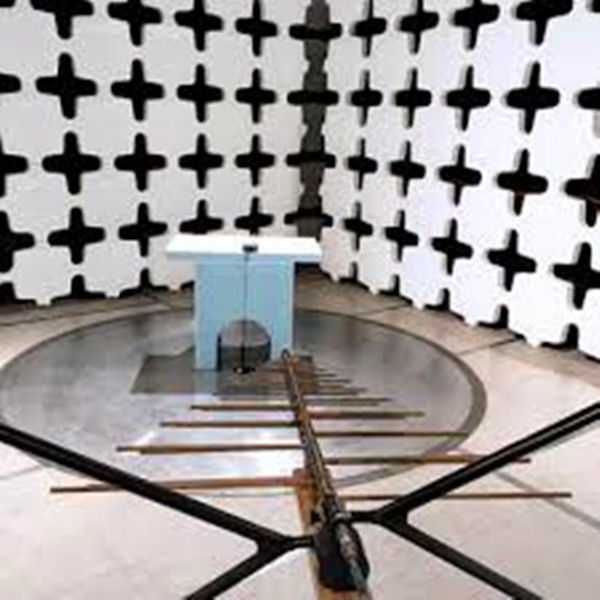

Bezechowe komory testowe EMC są używane przez przemysł do przeprowadzania testów emisji promieniowanych i odporności promieniowanej urządzeń elektrycznych/elektronicznych zgodnie z różnymi specyfikacjami międzynarodowymi, takimi jak EN 50147 część 2 / ANSI C63.4 / EN55022 / EN61000-4-3 i różne dokumenty CISPR.
Komory są również projektowane do testowania EMC zgodnie ze specyfikacjami wojskowymi i awioniki, takimi jak MIL STD 4612E, DO 160 i DEF STD 59-41.
Oferujemy pełną gamę komór bezechowych, w tym:
|
Typy komór bezechowych z absorberem RF, które dostarczamy:
- Komora kompaktowa
- Komora 3-metrowa
- Komora 5-metrowa
- Komora 10-metrowa
- Komora wolnej przestrzeni
- Komora MIL-STD
- Komora bezechowa na zamówienie jest akceptowalna
Skuteczność ekranowania dla komory bezechowej z absorberem RF
| Pole magnetyczne | 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Fala płaska | 50-103MHz | 120dB |
| Mikrofale | 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
| 20-40GHz | 80dB |
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
