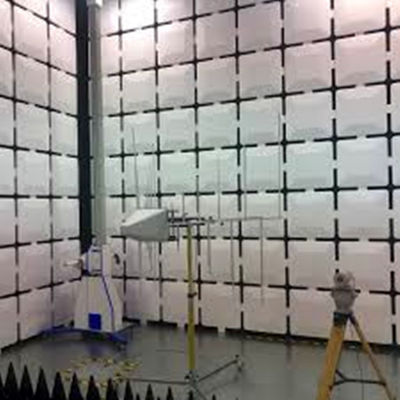

do 40 GHz Wysokiej Wydajności Komora badawcza EMC
Na żądanie pomieszczenia zabezpieczone promieniowaniem radioaktywnym mogą być wyłożone ścianami gipsowymi i sufitem zawieszonym.Podłoga pomieszczenia osłony może być zbudowana z drewna z winylowym wykończeniem do progu drzwiW pomieszczeniu sterującym lub w centrum danych podłoga może być skonstruowana jako podwyższona podłoga komputerowa, aby umożliwić łatwe przesyłanie kabli.Podwyższona podłoga komputerowa jest wykonana ze standardowych płytek antystatycznych na regulowalnych podstawkach, aby wytrzymać minimalne średnie obciążenie podłogi wynoszące 500 kg/m2Podwyższony system podłogi komputerowej zapewnia płynne i bezprzewodowe wejście do pomieszczenia sterującego lub wzmacniacza, gdy komora jest wbudowana wewnątrz dołu.
Kiedy potrzebne jest osłonięte pomieszczenie?
· Jeśli laboratorium znajduje się w pobliżu nadajnika o szerokim spektrum (tj. sprzętu nadającego wiele częstotliwości poniżej 400 Hz), wieży radiowej, nadajnika telefonu komórkowego lub innych dużych generatorów pola,Więc powinieneś rozważyć osłonięty pokój..
· Jeśli prowadzisz badania w zakresie gamma i nie chcesz używać filtra 60/50 Hz do usuwania hałasu z zasilania sieciowego, możesz rozważyć pomieszczenie zabezpieczone.Zalecamy podjęcie kroków powyżej, aby najpierw zminimalizować hałas zasilania sieciJeśli to nie wystarczy, to może pomóc osłonięty pokój.
| Cechy produktu | ||||
| Płyty osłonowe są wykonane z formowanych płyt stalowych walcowanych na zimno.który może powstrzymać płyty przed zniekształceniem i zapewnić wyrównanie płyt stalowych. | ||||
| Samopodtrzymująca się konstrukcja ramy wykonana jest z materiałów sekcji. | ||||
| Drzwi ochronne są opcjonalne: standardowe drzwi elektromotywne (alternatywa elektromotywna / ręczna), pełnoautomatyczne drzwi ochronne (aktywowane światłem z hasłem) drzwi przesuwne.Dekoracja ze stali nierdzewnej jest na powierzchni drzwiStandardowe wymiary drzwi to:0.85x2 ((m). | ||||
| Wielkiej wielkości zawieszone drzwi przesuwne z osłoną, elektromotywne drzwi przesuwne z wtyczką, elektromotywne drzwi przesuwne z workiem gazowym, drzwi obrotowe z torem. | ||||
| Okno wentylowane jest zaprojektowane w rodzaju komórkowego przewodnika fal o wymiarach: 300 × 300 mm. | ||||
| Filtr mocy jest w stanie wysokiej wydajności i niskiego wycieku. | ||||
| Można wyposażyć telefon, klimatyzację, urządzenia przeciwpożarowe, włókna optyczne i kable CAT5 na zamówienie. | ||||
| Dekoracja zostanie zorganizowana w pomieszczeniu osłony zgodnie ze standardami pomieszczenia wyposażenia. | ||||
| Właściwości osłaniające (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Fala płaska | 50-103MHz | 120 dB | ||
| 1-10 GHz | 110 dB | ||
| 10-20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Zakres zastosowania | ||||
| Badanie EMC | ||||
| Pozycja 1 | Moduł Rodzaj paneli, blacha stalowa ocynkowana o średnicy 2 mm/3 mm | |||
| Pozycje 2 | Drzwi zabezpieczające RF, wielkość otwarcia: 1000*2000 mm Lub dostosowany wymiar | |||
| Pozycje 3 | Filtry zasilania 16A/ 32A/50A/63A Lub parametry dostosowane | |||
| Pozycje 4 | Płyty wentylacyjne z pączkami miodnymi 300x300x25 mm 300x600x25 mm Lub dostosowany wymiar | |||
| Pozycje 5 | Panel RF 300*200mm,włącznie z przewodnikiem fali Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Lub dostosowany wymiar | |||
| Pozycje 6 | Podłoga Podłogi antystatyczne lub podłogi laminowane Albo materiały na zamówienie | |||
| Pozycje 7 | Amortyzator RF z pianki Płytki ferrytowe Amortyzator wysokiej mocy | |||
| Pozycje 8 | Beryliowo-miedziane Palce | |||
| Pozycje 9 | Stalowy przewodnik fal | |||
| Pozycje 10 | Wymagania w zakresie bezpieczeństwa | |||
| Właściwości osłony komory anekowej RF (dB) | ||
| 14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Fala płaska | 50-103MHz | 120 dB |
| 1-10 GHz | 110 dB |
| 10-20 GHz | 100 dB | |
