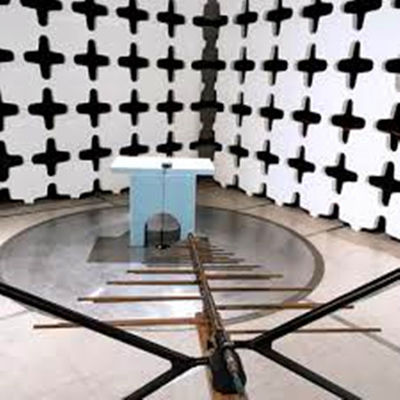

Bezechowa komora testowa anteny z absorberem RF
Pomieszczenie ekranowane RF
Pomieszczenie ekranowane RF stanowi podstawę dla komory półbezechowej.Jest to metalowa skrzynka prawie nieprzepuszczalna dla RF, która zapewnia skuteczność ekranowania pola elektrycznego i magnetycznego do 100 dB w szerokim zakresie częstotliwości.Jest dobry do testowania emisji, ponieważ żadne sygnały ani hałas otoczenia ze świata zewnętrznego nie mogą go przeniknąć, co znacznie ułatwia pomiar emisji generowanych tylko przez EUT.Jest to również dobre do testowania odporności, ponieważ żadne sygnały generowane wewnątrz obudowy nie mogą wydostać się na zewnątrz, co może powodować szkodliwe zakłócenia dla sprzętu lub personelu znajdującego się w pobliżu.
Należy pamiętać, że istnieją różne rodzaje materiałów ekranujących i konfiguracje komór półbezechowych, a każda z nich ma inny poziom skuteczności ekranowania.Jeśli Twoja aplikacja wymaga maksymalnej skuteczności ekranowania, możesz rozważyć materiał ekranujący, który jest podwójnie izolowany elektrycznie.To ekranowanie składa się z dwóch warstw metalu (jednej na powierzchni wewnętrznej i jednej na powierzchni zewnętrznej), zwykle połączonych tylko w głównym punkcie uziemienia komory.Jeśli cokolwiek trzeba zamontować do wewnątrz lub na zewnątrz komory, wówczas wybrane śruby montażowe powinny być na tyle krótkie, aby przeszły tylko przez pierwszą warstwę ekranującą, a nie przez drugą.
Komora bezechowa
|
Opis komory bezechowej zapewniamy komorę Semi-EMC i pełną komorę EMC do testowania EMC.
Komora bezechowa zazwyczaj składa się z pomieszczenia ekranowanego RF, które jest częściowo lub całkowicie wyłożone materiałem pochłaniającym fale radiowe.Służy do wykonywania kilku rodzajów badań i pomiarów.
nasze komory są zazwyczaj zbudowane z modułowego systemu ekranowania.
Bezechowe komory testowe EMC są używane przez przemysł do przeprowadzania testów emisji promieniowania i odporności na promieniowanie sprzętu elektrycznego/elektronicznego zgodnie z różnymi specyfikacjami międzynarodowymi, takimi jak EN 50147 część 2 / ANSI C63.4 / EN55022 / EN61000-4-3 i różne dokumenty CISPR.
Komory są również zaprojektowane do testowania EMC zgodnie ze specyfikacjami wojskowymi i lotniczymi, takimi jak MIL STD 4612E, DO 160 i DEF STD 59-41.
oferujemy pełną gamę komór bezechowych, w tym:
|
Typy, które przewidzieliśmy dla komory bezechowej z pochłaniaczem RF
- kompaktowa komora
- Komora 3 metry
- Komora 5 metrów
- komora 10 metrów
- Wolna komora kosmiczna
- komora MIL-STD
-Dopuszczalna dostosowana komora bezechowa
Skuteczność ekranowania komory bezechowej z absorberem RF
| Pole magnetyczne | 14kHz | 75dB |
| 100kHz | 100dB | |
| 200KHz | 110dB | |
| Fala samolotu | 50-103 MHz | 120dB |
| Mikroware | 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
| 20-40 GHz | 80dB |
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
