Pomieszczenie komory testowej ekranowania EMC RF

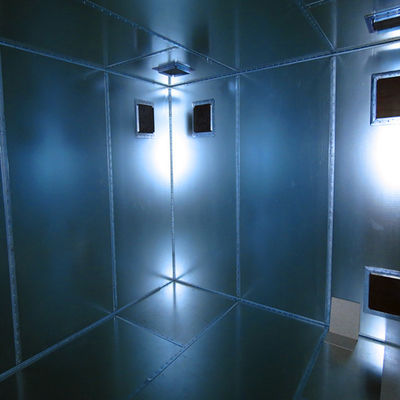

Modułowe pomieszczenia ekranowane lub modułowe klatki Faradaya są zbudowane z prefabrykowanych paneli z blachy stalowej ocynkowanej o grubości 2 mm, które pozwalają na prawie nieograniczone opcje rozmiaru i konfiguracji oraz zapewniają maksymalną wydajność ekranowania i odporność na korozję.Panele łączy się za pomocą śrub, a pomiędzy każdym złączem umieszcza się przewodzącą prąd uszczelkę siatkową.
Kiedy potrzebny jest ekranowany pokój?
· Jeśli twoje laboratorium znajduje się w pobliżu nadajnika o szerokim spektrum (tj. sprzętu, który transmituje wiele częstotliwości poniżej 400 Hz), wieży radiowej, nadajnika telefonu komórkowego lub innych generatorów dużego pola, powinieneś rozważyć pomieszczenie ekranowane.
· Jeśli twoje badania są w paśmie gamma i nie chcesz używać 60/50Hz filtru wycinającego do usuwania zakłóceń zasilania sieciowego, możesz rozważyć pomieszczenie ekranowane.Zalecamy wykonanie powyższych kroków, aby najpierw zminimalizować szumy zasilania sieciowego.Jeśli to nie wystarcza dla twoich potrzeb, może pomóc ekranowany pokój.
cechy produktu | ||||
Panele ekranujące wykonane są z formowanych blach stalowych walcowanych na zimno.Są one połączone i spawane z ochroną CO2, która może zapobiegać odkształceniom płyt i zapewniać wypoziomowanie płyt stalowych. | ||||
Samonośna konstrukcja ramy wykonana jest z materiałów kształtowych. | ||||
Drzwi osłonowe są opcjonalne: standardowe drzwi elektromotoryczne (alternatywa elektromotoryczna / ręczna), w pełni automatyczne drzwi osłonowe (aktywowane światłem za pomocą hasła), drzwi przesuwne.Połyskująca ozdoba ze stali nierdzewnej znajduje się na powierzchni drzwi.Standardowy wymiar drzwi to: 0,85×2(m). | ||||
Wielkogabarytowe wiszące przesuwne drzwi osłonowe, elektromotoryczne drzwi przesuwne wciskane, elektromotoryczne drzwi przesuwne z poduszką gazową, obrotowe drzwi z szyną. | ||||
Okno wentylowane wykonane jest w technologii falowodu komórkowego o wymiarach 300×300(mm). | ||||
Filtr mocy jest w stanie bardzo wydajnym i ma małe przecieki. | ||||
Urządzenia telefoniczne, klimatyzacyjne, przeciwpożarowe, światłowody i kable CAT5 mogą być wyposażone na zamówienie. | ||||
Dekoracja zostanie zaaranżowana w sali ekranowania zgodnie z wymaganiami standardowego wyposażenia pokoju. | ||||
Właściwości ekranowania (dB) | ||||
| 14kHz | 85dB | ||
100kHz | 100dB | |||
200KHz | 110dB | |||
Fala samolotu | 50-103 MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40 GHz | 80dB | |||
Zakres zastosowania | ||||
Testowanie EMC | ||||
Pozycje 1 | Typ panelu modułu, blacha stalowa ocynkowana 2 mm/3 mm | |||
Pozycje 2 | Drzwi ekranujące RF, otwarty rozmiar: 1000 * 2000 mm Lub niestandardowy wymiar | |||
Pozycje 3 | Filtry mocy 16A/32A/50A/63A Lub dostosowany parametr | |||
Pozycje 4 | Panele wentylacyjne o strukturze plastra miodu 300x300x25mm 300x600x25mm Lub niestandardowy wymiar | |||
Pozycje 5 | Panel RF 300*200mm, w tym falowód Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Lub niestandardowy wymiar | |||
Pozycje 6 | Piętro Podłoga antystatyczna lub podłoga laminowana Lub niestandardowe materiały | |||
Pozycje 7 | Piankowy pochłaniacz RF Płytka ferrytowa Pochłaniacz dużej mocy | |||
Pozycje 8 | Palce z miedzi berylowej | |||
Pozycje 9 | Falowód stalowy | |||
Przedmioty 10 | Uszczelka ekranująca EMI |
RF Komora bezechowa Właściwości ekranowania (dB) | ||
| 14kHz | 75dB |
100kHz | 100dB | |
200KHz | 110dB | |
Fala samolotu | 50-103 MHz | 120dB |
| 1-10GHz | 110dB |
10-20GHz | 100dB |
