Dwuwarstwowa stal ocynkowana, ekranowana RF, zintegrowany system HVAC, tłumienie 14 kHz, 40 GHz
-
Podkreślić
Podwójna warstwa komory osłoniętej RF
,HVAC zintegrowana komora EMC
,Oszczelona obudowa z galwanizowanej stali
Dwuwarstwowa stal ocynkowana, ekranowana RF, zintegrowany system HVAC, tłumienie 14 kHz, 40 GHz

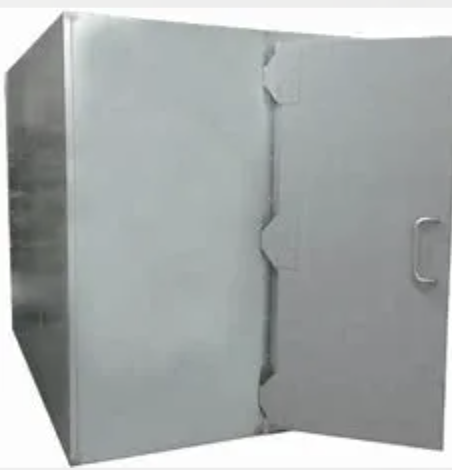

Dwuwarstwowa, ocynkowana stalowa komora ekranowana RF z integracją HVAC
To zaawansowane, dwuwarstwowe pomieszczenie z ekranowaniem RF ze stali ocynkowanej oferuje wiodącą w branży wydajność ekranowania dzięki zintegrowanemu systemowi HVAC do kontroli temperatury i wilgotności. Dwuwarstwowa konstrukcja zapewnia doskonałą izolację dla wrażliwych zastosowań, w tym centrów danych, laboratoriów testowych EMC i obiektów o wysokim poziomie bezpieczeństwa.
Konstrukcja dwuwarstwowa
- Warstwa zewnętrzna: panele ze stali ocynkowanej o grubości 3 mm zapewniające integralność strukturalną i główne ekranowanie
- Warstwa wewnętrzna: panele ze stali ocynkowanej o grubości 2 mm ze spawanymi narożnikami jako ekranowanie wtórne
- Szczelina powietrzna pomiędzy warstwami zwiększa tłumienie pola magnetycznego o niskiej częstotliwości
- Izolowane elektrycznie powłoki wewnętrzne i zewnętrzne zapobiegają zakłóceniom pętli masy
- Modułowa, skręcana konstrukcja umożliwia rekonfigurację i przyszłą rozbudowę
Zintegrowany system HVAC
- Dedykowana jednostka HVAC z przewodami zasilającymi i sterującymi z filtrem EMI
- Wloty i wyloty powietrza w falowodzie o strukturze plastra miodu utrzymują integralność ekranowania
- Zakres regulacji temperatury: 18-26C
- Kontrola wilgotności: 30-70% RH
- Przepływ powietrza zoptymalizowany pod kątem równomiernego rozkładu temperatury w komorze
Wydajność ekranowania
| Zakres częstotliwości | Osłabienie |
|---|---|
| 14 kHz (pole magnetyczne) | 95dB |
| 100 kHz | 110 dB |
| 200 kHz | 120dB |
| 50-103 MHz (fala płaska) | 130 dB |
| 1-10 GHz (kuchenka mikrofalowa) | 120dB |
| 10-20 GHz | 110 dB |
| 20-40 GHz | 90dB |
Akcesoria standardowe
- Drzwi ekranujące RF (1,0x2,0m) z pneumatycznym mechanizmem uszczelniającym
- Filtry sieciowe (32A/63A/100A) dla zasilania głównego i pomocniczego
- Panele wentylacyjne o strukturze plastra miodu z interfejsami kanałów HVAC
- Panel krosowy RF z przepustem światłowodowym i koncentrycznym
- Antystatyczny system podłogowy
- System wykrywania i gaszenia pożaru
- Wyjście awaryjne z ekranowaniem RF
Pełna dostawa pod klucz, obejmująca projektowanie, produkcję, instalację i testy certyfikacyjne. Skontaktuj się z nami, aby otrzymać ofertę dostosowaną do Twoich potrzeb.
