Rf Cage Mri Shielding Room Rf Faraday Cage Shielding Test Radio Frequency

Rf Cage Mri Shielding Room Rf Faraday Cage Test ekranowania Częstotliwość radiowa

Produkty - Pomieszczenie ekranowania RF
  • Podkreślić

    Producenci klatek rf mri

    ,

    klatka RF Faradaya

    ,

    ekranowanie klatki Faradaya

  • Moc
    Elektroniczny
  • Rozmiar
    Dostosowane
  • Akcesoria 1
    Okno MRI
  • Akcesoria 2
    Drzwi rezonansu magnetycznego
  • Akcesoria 3
    Panel miedziany
  • Akcesoria 4
    Filtr EMI
  • Akcesoria 5
    Plaster miodu
  • Akcesoria 6
    Falowód gazowy
  • Akcesoria 7
    PCV do podłóg
  • Akcesoria 8
    PCV do ścian
  • Akcesoria 9
    Światło
  • Sprzedaż jednostek
    Pojedynczy przedmiot
  • Rozmiar pojedynczego opakowania
    200X200X200 cm
  • Pojedyncza waga brutto
    500.000 kg
  • typ przesyłki
    Drewniana skrzynka
  • Miejsce pochodzenia
    Jiangsu, Chiny
  • Nazwa handlowa
    HZ
  • Orzecznictwo
    CE RoHS
  • Numer modelu
    KLATKA MRI RF
  • Minimalne zamówienie
    1 zestaw
  • Cena
    $20,000.00 / Set

Rf Cage Mri Shielding Room Rf Faraday Cage Test ekranowania Częstotliwość radiowa

  • Rf Cage Mri Shielding Room Rf Faraday Cage Shielding Test Radio Frequency
  • Rf Cage Mri Shielding Room Rf Faraday Cage Shielding Test Radio Frequency
  • Rf Cage Mri Shielding Room Rf Faraday Cage Shielding Test Radio Frequency
  • Rf Cage Mri Shielding Room Rf Faraday Cage Shielding Test Radio Frequency
  • Rf Cage Mri Shielding Room Rf Faraday Cage Shielding Test Radio Frequency
  • Rf Cage Mri Shielding Room Rf Faraday Cage Shielding Test Radio Frequency
Uzyskaj cenę Skontaktuj się teraz

Cechy produktu gabinetu rezonansu magnetycznego:

  • Czysta, osadzona elektrycznie miedź
  • Poziomy tłumienia RF > 100 dB do częstotliwości 400 MHz
  • Wolnostojące, strukturalnie izolowane ściany RF
  • Lekkie panele ścienne i sufitowe
  • Fabrycznie zaprojektowane i wyprodukowane panele ekranujące RF
  • Wnętrza przyjazne wykonawcom

Oprócz zastosowania w komorach EMC, pomieszczenia ekranowane RF mają wiele różnych zastosowań i stanowią podstawę dla szerokiej gamy zakresów testowych.Comtest jest w stanie zaprojektować, zbudować i dostarczyć następujące popularne typy pomieszczeń ekranowanych RF:
Centrum danych z ekranowaniem RF
Pomieszczenia Głównego Wyposażenia (znane również jako pomieszczenie MER)

  • Sale konferencyjne i centra kontroli kryzysowej
  • Pomieszczenia sterownicze i wzmacniacze ekranowane RF
  • Przewodzące komory testowe
  • Komory pogłosowe
  • (Pół) Komory bezechowe



Skanowanie MRIing Opis Pokoju:

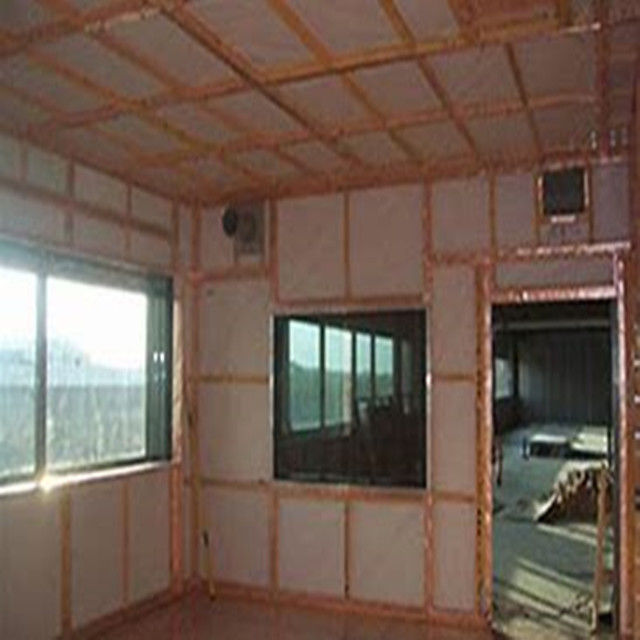

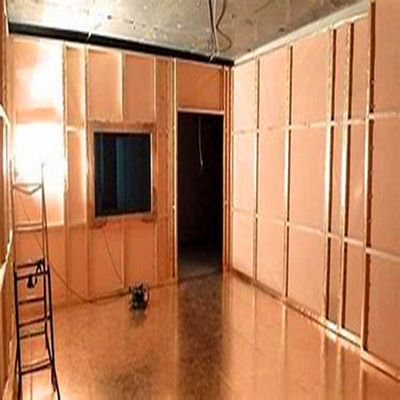

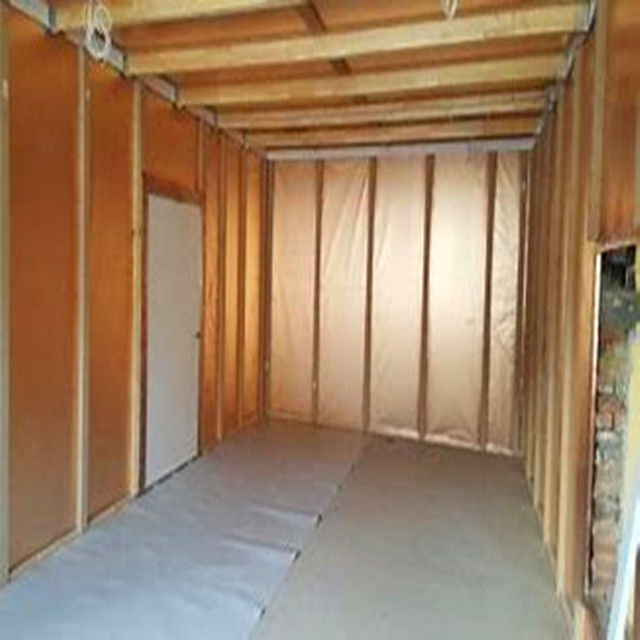

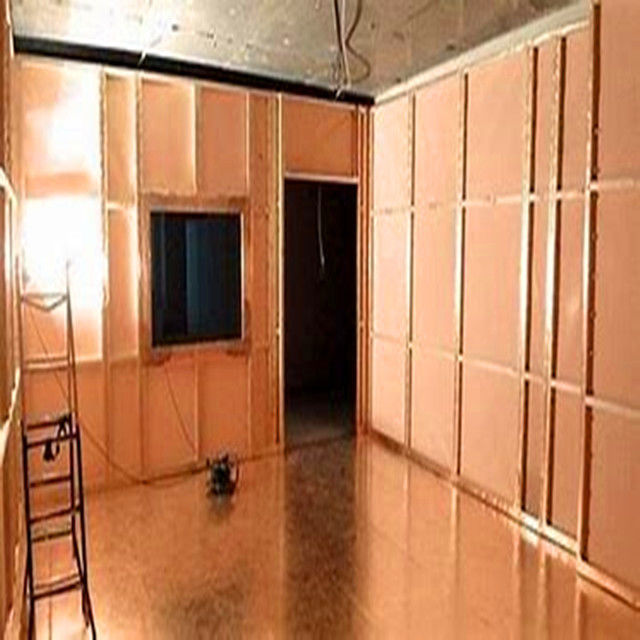

Ta modułowa konstrukcja ramy jest owinięta galwaniczną miedzią, która może spełniać dowolne kryteria projektowe.Zaprojektowany i skręcany system poprawia integralność RF dzięki szerokim szwom 4,4 cm (1 3/4"), które są mocno ściśnięte, oferując bezszwową powierzchnię ekranu. Wewnętrzne elementy mocujące nie muszą z założenia wnikać w powierzchnię ekranu, co wydłuża żywotność tarczy.



cechy produktu

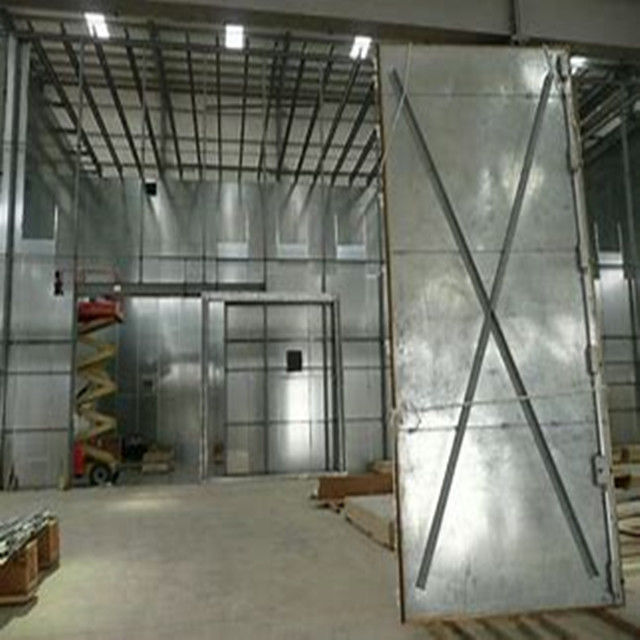

Panele ekranujące wykonane są z formowanych blach stalowych walcowanych na zimno.Są one połączone i spawane z ochroną CO2, która może zapobiegać odkształceniom płyt i zapewniać wypoziomowanie płyt stalowych.
Samonośna konstrukcja ramy wykonana jest z materiałów kształtowych.
Drzwi osłonowe są opcjonalne: standardowe drzwi elektromotoryczne (alternatywa elektromotoryczna / ręczna), w pełni automatyczne drzwi osłonowe (aktywowane światłem za pomocą hasła), drzwi przesuwne.Połyskująca ozdoba ze stali nierdzewnej znajduje się na powierzchni drzwi.Standardowy wymiar drzwi to: 0,85×2(m).
Wielkogabarytowe wiszące przesuwne drzwi osłonowe, elektromotoryczne drzwi przesuwne wciskane, elektromotoryczne drzwi przesuwne z poduszką gazową, obrotowe drzwi z szyną.
Okno wentylowane wykonane jest w technologii falowodu komórkowego o wymiarach 300×300(mm).
Filtr mocy jest w stanie bardzo wydajnym i ma małe przecieki.
Urządzenia telefoniczne, klimatyzacyjne, przeciwpożarowe, światłowody i kable CAT5 mogą być wyposażone na zamówienie.
Dekoracja zostanie zaaranżowana w sali ekranowania zgodnie z wymaganiami standardowego wyposażenia pokoju.
Właściwości ekranowania (dB)


Pole magnetyczne

14kHz85dB
100kHz100dB
200KHz110dB
Fala samolotu50-103 MHz120dB


Mikroware

1-10GHz110dB
10-20GHz100dB
20-40 GHz80dB
Zakres zastosowania
Testowanie EMC
Pozycje 1Typ panelu modułu, blacha stalowa ocynkowana 2 mm/3 mm
Pozycje 2Drzwi ekranujące RF, otwarty rozmiar: 1000 * 2000 mm
Lub niestandardowy wymiar
Pozycje 3Filtry mocy
16A/32A/50A/63A
Lub dostosowany parametr
Pozycje 4Panele wentylacyjne o strukturze plastra miodu
300x300x25mm
300x600x25mm
Lub niestandardowy wymiar
Pozycje 5Panel RF
300*200mm, w tym falowód Ø4cm / L220cm x1 BNC*2/N*2/SMA*2
Lub niestandardowy wymiar
Pozycje 6Piętro
Podłoga antystatyczna lub podłoga laminowana
Lub niestandardowe materiały
Pozycje 7Piankowy pochłaniacz RF
Płytka ferrytowa
Pochłaniacz dużej mocy
Pozycje 8Palce z miedzi berylowej
Pozycje 9Falowód stalowy
Przedmioty 10Uszczelka ekranująca EMI

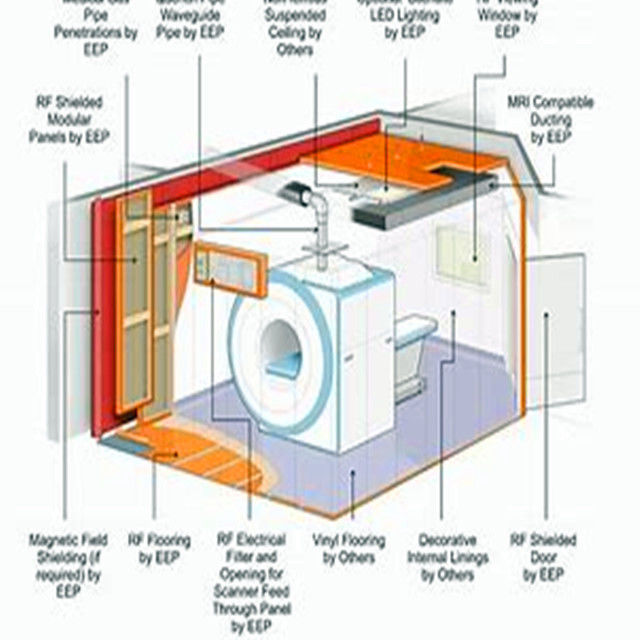

Akcesoria do gabinetów rezonansu magnetycznego

Akcesoria 1Drzwi MRI 1,2x2,1M
Akcesoria 2Okno MRI 0,8x1,2M
Akcesoria 3Filtr EMI 16A/25A/30A
Akcesoria 4

Mosiężny filtr o strukturze plastra miodu

300x300x25mm

300x600x25mm

Akcesoria 5

Panel miedziany

Folia miedziana 1380mmx0.105mm

Akcesoria 6Falowód mosiężny
Akcesoria 7

Taśma miedziana

25mm szerokość 50M/rolka

50mm szerokość 50M/rolka

Akcesoria 8

Wełna miedziana

2,5 kg/rolkę

Akcesoria 9Palce z miedzi berylowej



Rf Cage Mri Shielding Room Rf Faraday Cage Test ekranowania Częstotliwość radiowa 0

Rf Cage Mri Shielding Room Rf Faraday Cage Test ekranowania Częstotliwość radiowa 1
