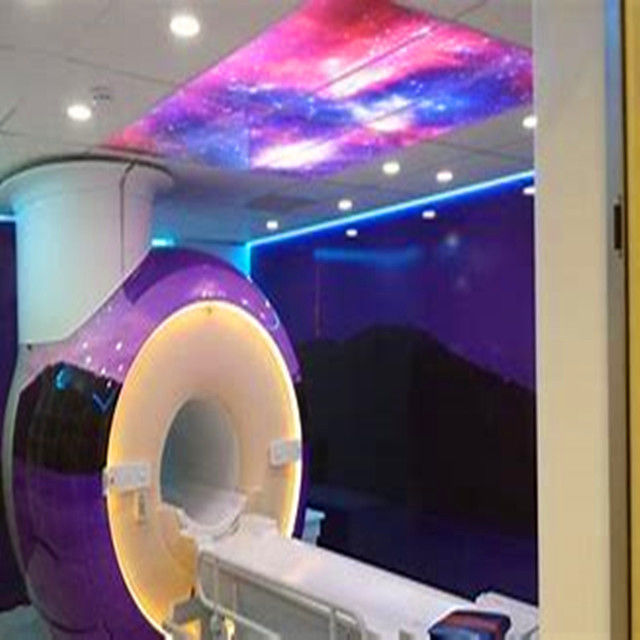

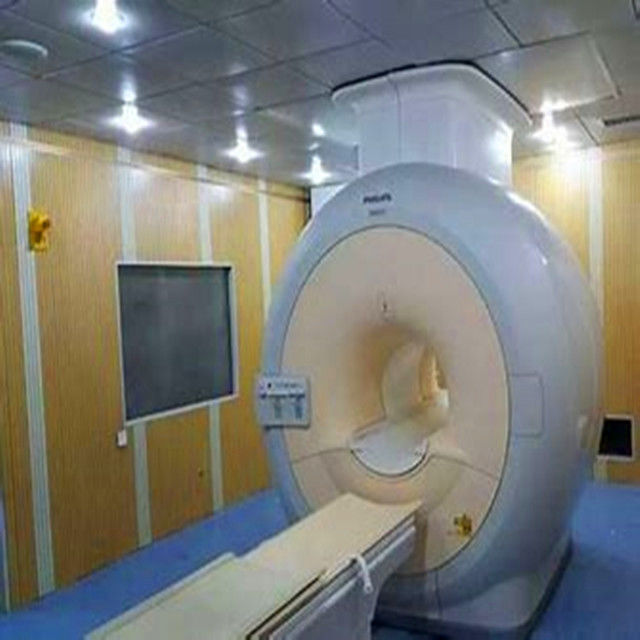

MRT RF Cage do urządzenia MRI o pojemności 2,0 T
Wymagania dotyczące pomieszczeń do skanowania MRI
Opis pomieszczenia do skanowania MRI:

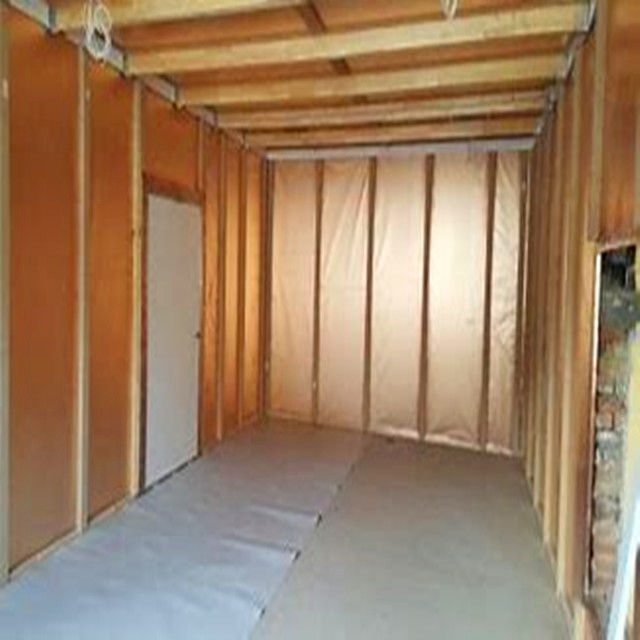

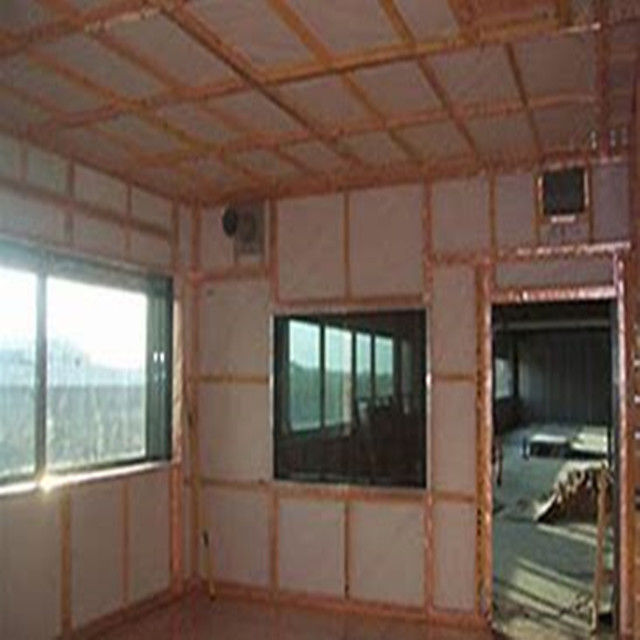

Modułowa konstrukcja ramy jest owinięta elektroplacowaną miedzią, która może spełniać wszelkie kryteria projektowe.4 cm (1 3/4") szwy, które są silnie skompresowaneZapewniają one bezszwową powierzchnię osłony, co zwiększa jej długość życia.
| Cechy produktu | ||||
| Płyty osłonowe są wykonane z formowanych płyt stalowych walcowanych na zimno.który może powstrzymać płyty przed zniekształceniem i zapewnić wyrównanie płyt stalowych. | ||||

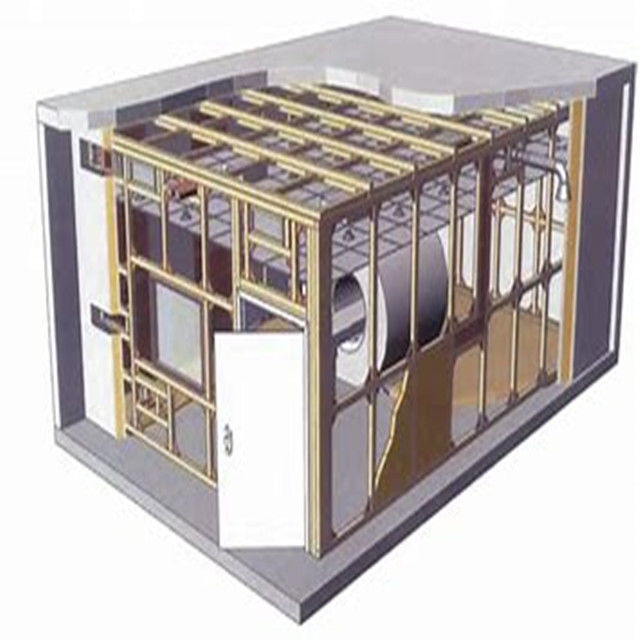

| Samopodtrzymująca się konstrukcja ramy wykonana jest z materiałów sekcji. | ||||
| Drzwi ochronne są opcjonalne: standardowe drzwi elektromotywne (alternatywa elektromotywna / ręczna), pełnoautomatyczne drzwi ochronne (aktywowane światłem z hasłem) drzwi przesuwne.Dekoracja ze stali nierdzewnej jest na powierzchni drzwiStandardowe wymiary drzwi to:0.85x2 ((m). | ||||
| Wielkiej wielkości zawieszone drzwi przesuwne z osłoną, elektromotywne drzwi przesuwne z wtyczką, elektromotywne drzwi przesuwne z workiem gazowym, drzwi obrotowe z torem. | ||||
| Okno wentylowane jest zaprojektowane w rodzaju komórkowego przewodnika fal o wymiarach: 300 × 300 mm. | ||||
| Filtr mocy jest w stanie wysokiej wydajności i niskiego wycieku. | ||||
| Można wyposażyć telefon, klimatyzację, urządzenia przeciwpożarowe, włókna optyczne i kable CAT5 na zamówienie. | ||||
| Dekoracja zostanie zorganizowana w pomieszczeniu osłony zgodnie ze standardami pomieszczenia wyposażenia. | ||||
| Właściwości osłaniające (dB) | ||||
|
Pole magnetyczne |
14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Fala płaska | 50-103MHz | 120 dB | ||
|
Microware |
1-10 GHz | 110 dB | ||
| 10-20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Zakres zastosowania | ||||
| Badanie EMC | ||||
| Pozycja 1 | Moduł Rodzaj paneli, blacha stalowa ocynkowana o średnicy 2 mm/3 mm | |||
| Pozycje 2 | Drzwi zabezpieczające RF, wielkość otwarcia: 1000*2000 mm Lub dostosowany wymiar |
|||
| Pozycje 3 | Filtry zasilania 16A/ 32A/50A/63A Lub parametry dostosowane |
|||
| Pozycje 4 | Płyty wentylacyjne z pączkami miodnymi 300x300x25 mm 300x600x25 mm Lub dostosowany wymiar |
|||
| Pozycje 5 | Panel RF 300*200mm,włącznie z przewodnikiem fali Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Lub dostosowany wymiar |
|||
| Pozycje 6 | Podłoga Podłogi antystatyczne lub podłogi laminowane Albo materiały na zamówienie |
|||
| Pozycje 7 | Amortyzator RF z pianki Płytki ferrytowe Amortyzator wysokiej mocy |
|||
| Pozycje 8 | Beryliowo-miedziane Palce | |||
| Pozycje 9 | Stalowy przewodnik fal | |||
| Pozycje 10 | Wymagania w zakresie bezpieczeństwa | |||
Akcesoria do pomieszczeń skanujących MRI
|
Akcesoria 1 |
Drzwi MRI 1.2x2.1M |
|
Akcesoria 2 |
Okno MRI 0.8x1.2M |
|
Akcesoria 3 |
Filtr EMI 16A/ 25A/ 30A |
|
Akcesoria 4 |
Filtr z miedzianego plastra 300x300x25 mm 300x600x25 mm |
|
Akcesoria 5 |
Panel miedziany Folia miedziana 1380 mmx0,105 mm |
|
Akcesoria 6 |
Wskaźnik fal z mosiądzu |
|
Akcesoria 7 |
Taśma miedziana szerokość 25 mm 50 M/roll 50 mm szerokości 50 M/roll |
|
Akcesoria 8 |
Włona miedziana 20,5 kg/rulowanie |
|
Akcesoria 9 |
Pozostałe, z tworzyw sztucznych |
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
