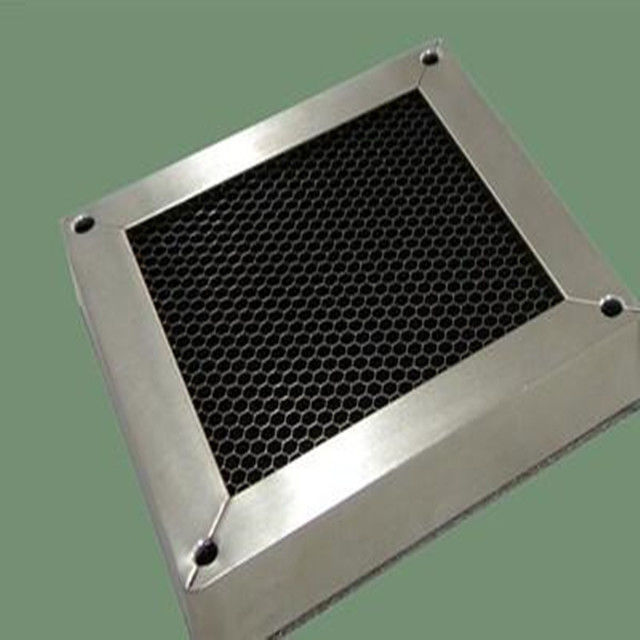

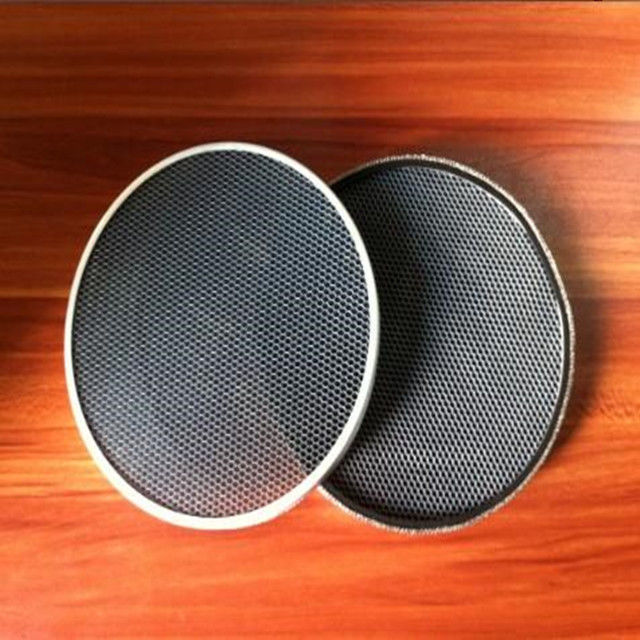

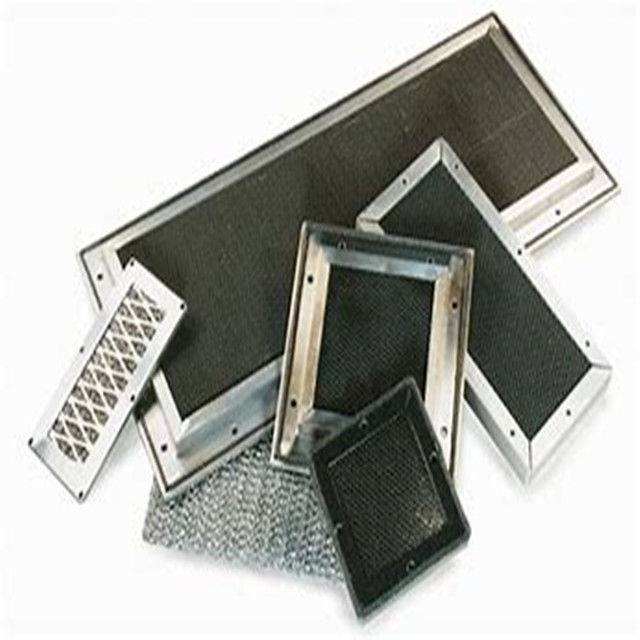

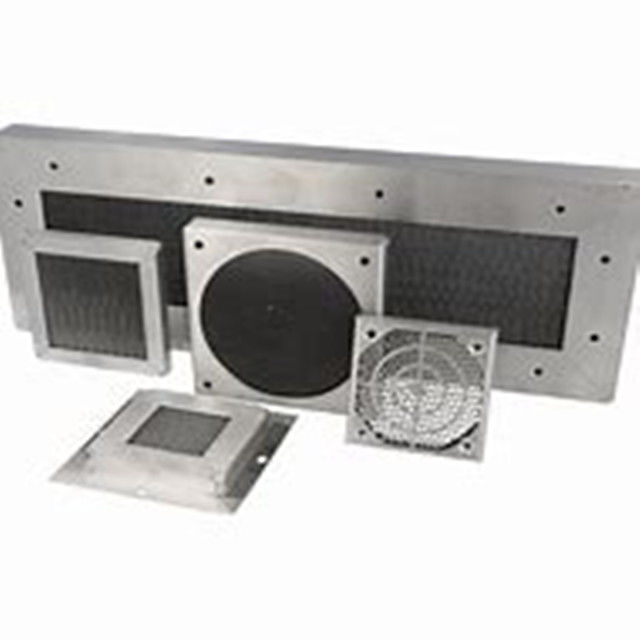

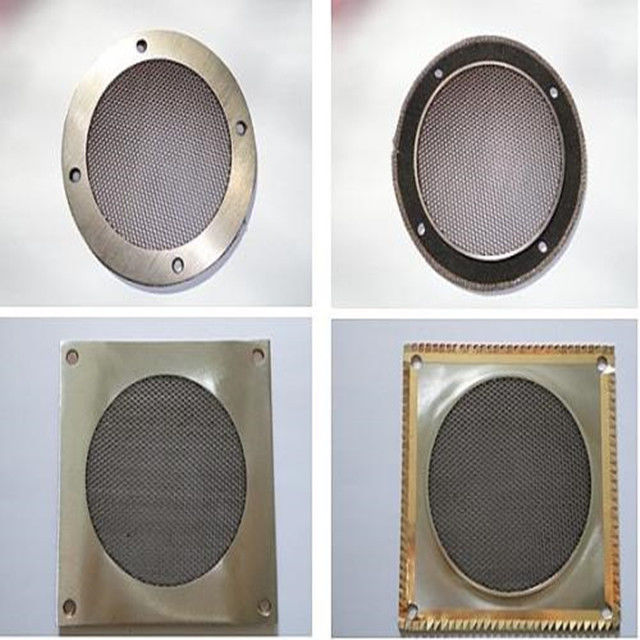

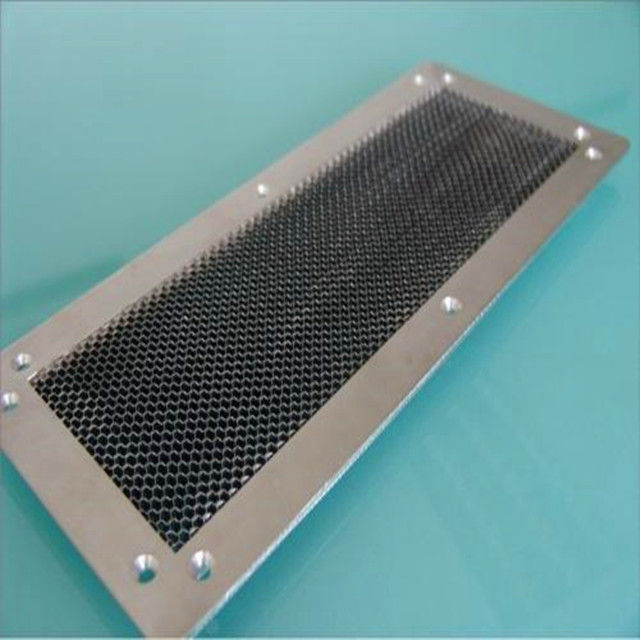

Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber

EMI RFI Ochronione przewodniki fal Otwory wentylacyjne komora ochronna komora anekowa

Produkty - KOMORA BEZCHEMICZNA EMC
  • Podkreślić

    Ekranowane otwory wentylacyjne falowodowe Rfi

    ,

    ekranowane otwory wentylacyjne falowodowe Emi

    ,

    ekranowane otwory wentylacyjne falowodowe Emi Rfi

  • Typ
    Filtr RC
  • Funkcja przenoszenia
    Niskoprzepustowy
  • Typ opakowania
    Montaż powierzchniowy
  • Nominalna częstotliwość środkowa
    /
  • Szerokość pasma 3dB
    /
  • Utrata wtrąceniowa
    /
  • Impedancja wejściowa
    /
  • Tłumienie pasma zaporowego
    /
  • filtr o strukturze plastra miodu
    mosiądz/stal/aluminium
  • grubość filtra o strukturze plastra miodu
    12,5-25 mm
  • opakowanie filtra o strukturze plastra miodu
    drewniane opakowanie
  • filtr o strukturze plastra miodu o standardowej grubości
    12,5 mm, 19 mm, 25 mm
  • ramka filtra o strukturze plastra miodu
    Dostosowane
  • rozmiar filtra o strukturze plastra miodu
    300*300 600*600
  • filtr o strukturze plastra miodu Zastosowanie
    Pokój ekranowania Rf
  • Port
    Szanghaj
  • Miejsce pochodzenia
    Jiangsu, Chiny
  • Nazwa handlowa
    HZ
  • Orzecznictwo
    CE RoHS
  • Numer modelu
    HZ
  • Minimalne zamówienie
    >=1 sztuk
  • Cena
    $100.00
  • Szczegóły pakowania
    Drewniana sprawa
  • Możliwość Supply
    10000 sztuk / sztuk na miesiąc

EMI RFI Ochronione przewodniki fal Otwory wentylacyjne komora ochronna komora anekowa

  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
Uzyskaj cenę Rozmawiaj teraz.

EMI RFI filtr wentylacyjny z osłoną wentylacyjną do komory badawczej typu mosiężny



• KRAJ • Stop aluminium 6063-T4 na QQ-A-200/8
• HONEYCOMB • MIL-C-7438
• PRZYKŁADEK • Aluminiowy wkład, 8-32 UNC-3B
• CHROMATYCZNY FINISH • MIL-C-5541C
• PŁATNIK TIN • MIL-T-10727



Wymagania dotyczące okna wentylacyjnego do komory osłon

1- Zapewnienie maksymalnego tłumienia RF przy jednoczesnym zapewnieniu optymalnego przepływu powietrza.

2- Dostępne w zależności od indywidualnych wymagań

3- Przy solenowaniu okien z przewodnikiem fali do formowania prasowego stosuje się importowane pokrycie cyną, aby zapewnić jakość podczas transportu i procesu montażu oraz zagwarantować efekt osłony.

4- Wytwarzanie różnych specyfikacji dostosowanych do użytku cywilnego lub wojskowego



Standardowy wymiar okna wentylacyjnego do komory osłon

Materiały z pąków

(A) Stal (B) mosiądz

C) Stal nierdzewna

D) Aluminium

Wielkość pąka

(A) 300*300 mm

(B) 300*600 mm

(C) 450*450 mm

(D) 600*600 mm

(E) 600*900 mm

Gęstość pąka

(A) 12,5 mm

(B) 19 mm

(C) 25 mm

(D) 50 mm

Wielkość dziury

(A) 3,2 mm

(B) 4,0 mm

C) 4,8 mm

Rodzaj ramy

(A) Z ramą

(B) Bez ramy





Wydajność osłony dla okna wentylacyjnego dla komory osłony



Pole magnetyczne

14KHz≥75dB

150KHz≥100dB

Pole elektryczne

200KHz-50MHz≥110dB

Płaska fala

50MHz-1GHz≥110dB

Mikrofale

1GHz-10GHz≥100dB
10GHz-18GHz≥90dB

EMI RFI Ochronione przewodniki fal Otwory wentylacyjne komora ochronna komora anekowa 0EMI RFI Ochronione przewodniki fal Otwory wentylacyjne komora ochronna komora anekowa 1
