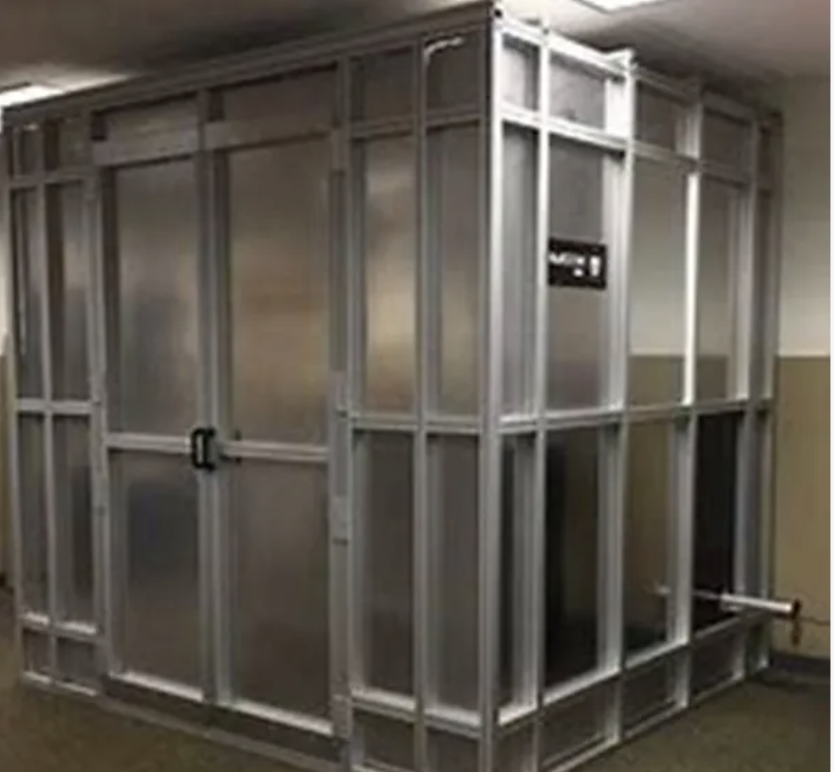

W pełni zautomatyzowana komora testowa EMC o długości 3 metrów, komora bezechowa z ekranowaniem RF i absorberem z płytek ferrytowych
-
Podkreślić
3-metrowa komora testowa EMC
,w pełni bezechowe pomieszczenie ekranowane RF
,zautomatyzowany system testowania EMC
W pełni zautomatyzowana komora testowa EMC o długości 3 metrów, komora bezechowa z ekranowaniem RF i absorberem z płytek ferrytowych
3 metry w pełni zautomatyzowana komora badawcza EMC
Ta 3-metrowa w pełni zautomatyzowana komora badawcza EMC łączy w sobie modułową osłonę RF z najwyższej klasy płytkami ferrytowymi i hybrydowymi absorberami do badań emisji promieniowania i odporności.Zaprojektowane zgodnie z EN 50147-2, ANSI C63.4, EN55022, EN61000-4-3 i CISPR, zapewnia rozwiązanie pod klucz dla wewnętrznych badań zgodności z EMC.
Konfiguracja komory
- Odległość badania 3 m do pomiarów emisji promieniowanej i odporności
- Pełna konfiguracja anekoiczna z absorberami płytek ferrytowych (600x600 mm) na wszystkich powierzchniach
- Hybrydowe amortyzatory piany piramidowej o wysokiej częstotliwości
- Modułowe tabliczki osłonowe ze stali ocynkowanej o średnicy 2 mm z zespółem śrutowym
- Całkowicie zautomatyzowany maszt antenowy i układ gramofoniczny z sterownikiem pozycjonowania
- Zintegrowany system kamer CCTV do zdalnego monitorowania badań
Wydajność osłony
| Zakres częstotliwości | Zmniejszenie |
|---|---|
| 14KHz (pole magnetyczne) | 75 dB |
| 100 kHz | 100 dB |
| 200 kHz | 110 dB |
| 50-103MHz (falę płaską) | 120 dB |
| 1-10GHz (mikrofale) | 110 dB |
| 10-18 GHz | 100 dB |
Standardowe akcesoria

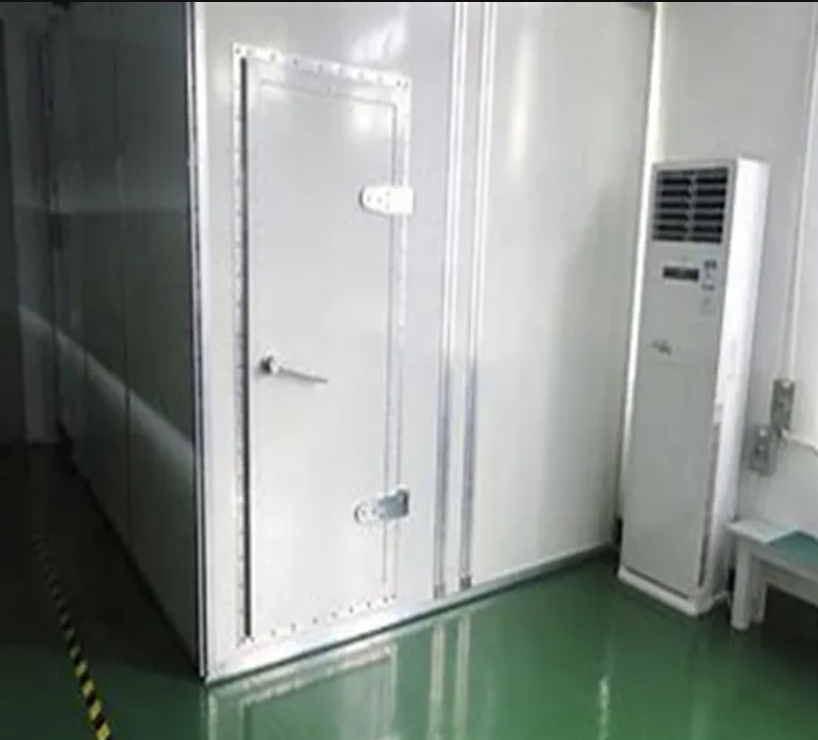

- Drzwi zabezpieczające RF (1.2x2.1m) z beryliowymi kontaktami palców miedzianych
- Filtry linii elektroenergetycznych (16A/32A/63A) o niskiej wyciekowości
- Płyty wentylacyjne z pączkami miodnymi (300x300mm i 300x600mm)
- Panel patch RF z łącznikami typu N, BNC i SMA
- Przewodnik fal włókna optycznego do łącza danych
- System podwyższonej podłogi antystatycznej
- System oświetlenia LED z filtrem EMI
- Rozdzielanie energii elektrycznej w UET z filtrowanymi gniazdkami prądu przemiennego i stałego
Kompletna instalacja, kalibracja i szkolenie na miejscu.
