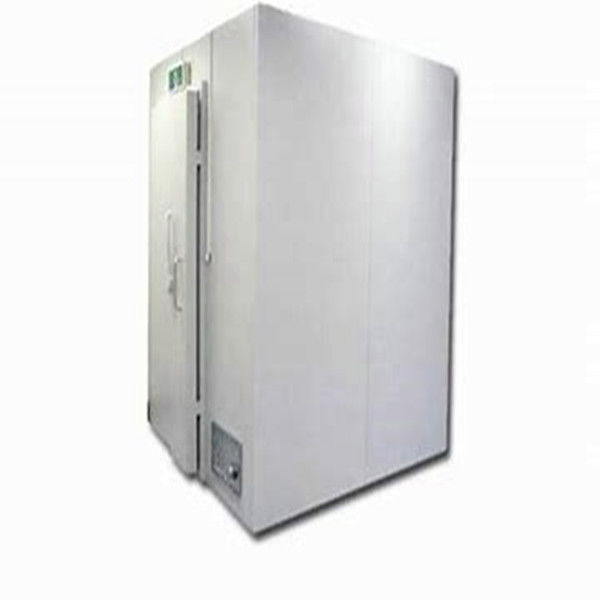

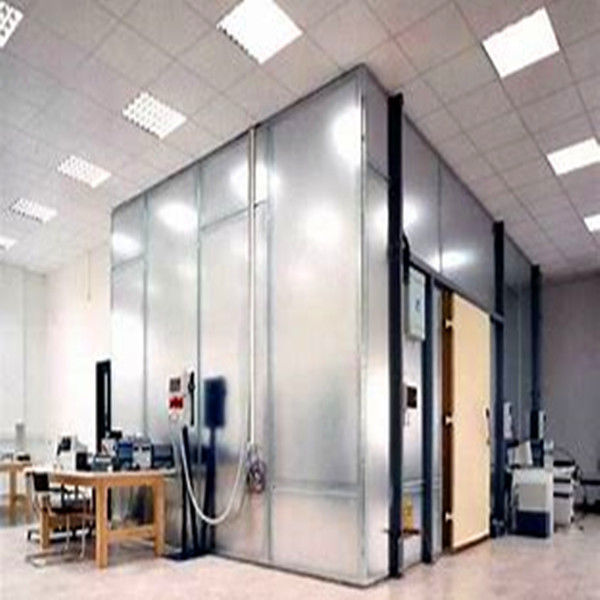

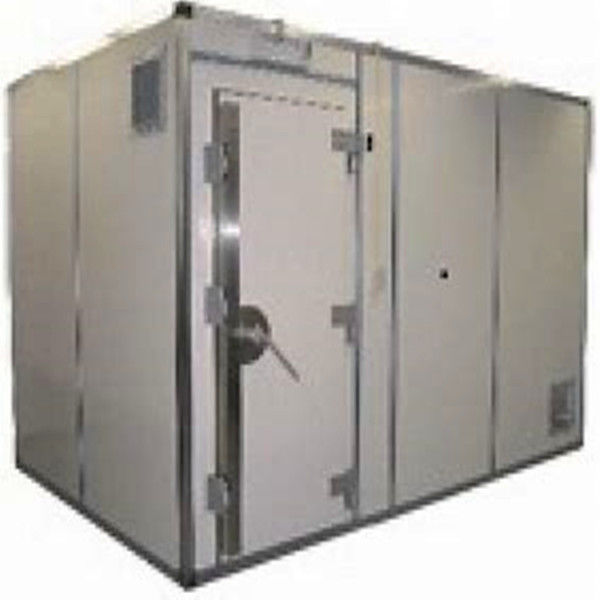

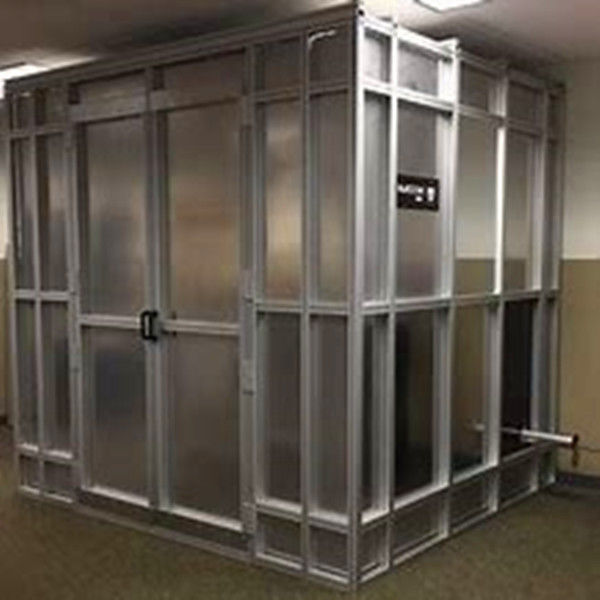

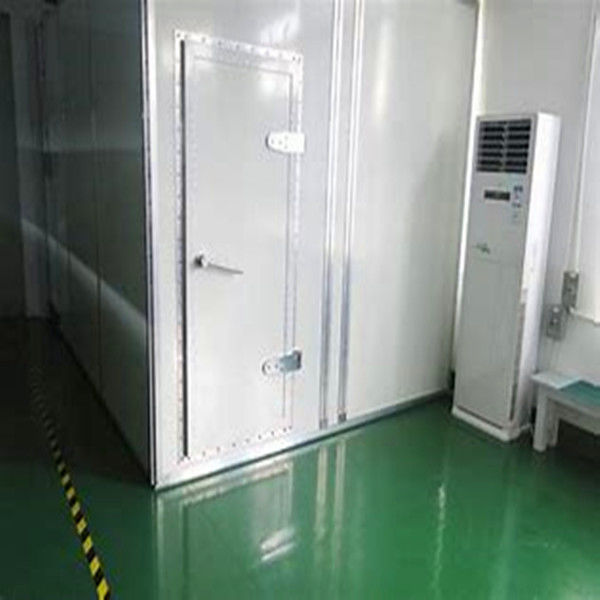

do 100 dB Rf Enclosure Emi Shield Emc Tester RF Shielding Room 14KHz-40GHz
-
Podkreślić
Tester EMC obudowy 100dB Rf
,tester EMC tarczy Emi
,pomieszczenie ekranujące RF 14KHz
-
TypFiltr RC
-
Funkcja transferuNiski przepustka
-
Typ pakietuMocowanie powierzchniowe
-
Nominalna częstotliwość centrum50 Hz
-
Przepustowość 3DB10m
-
Utrata wstawiania100dB
-
Impedancja wejściowa50OHM
-
Tłumienie zatrzymania100dB
-
ZasilaczJednofazowy faza lub DC
-
StosowanieTest EMC
-
Rozmiar pokojuDostosowane
-
Rozmiar drzwiDostosowane
-
PłytaStalowy panel 2 mm/3 mm
-
osłabienie14KHZ-40GHZ> = 100dB
-
uszczelkaDrewniana obudowa
-
Czas dostawy2-3 tygodnie do testowania EMC elektromagnetycznego pokój RF
-
PortSzanghaj
-
Nazwa handlowahaozhuo
-
Model NumberH
-
Minimum Order Quantity>=1 Sets
-
Cena$10,000.00
-
Packaging Detailswooden case
-
Supply Ability1 Set/Sets per Month
do 100 dB Rf Enclosure Emi Shield Emc Tester RF Shielding Room 14KHz-40GHz
14KHz-40GHz, ponad 100dB, ekranowanie RF, tester EMI, EMC
- Stal ocynkowana o grubości 2 mm lub 3 mm
- Konstrukcja modułowa umożliwia łatwy montaż i demontaż w późniejszym terminie
- Można łatwo modyfikować do większych lub mniejszych pomieszczeń
- Używane przez przemysł do przeprowadzania emisji promieniowanych i;
- Testowanie odporności na promieniowanie sprzętu elektrycznego/elektronicznego zgodnie z różnymi specyfikacjami międzynarodowymi
Kiedy pomieszczenie ekranowane jest konieczne?
· Jeśli Twoje laboratorium znajduje się w pobliżu emiterów szerokopasmowych (tj. sprzętu, który emituje wiele częstotliwości poniżej 400 Hz), wieży radiowej, nadajnika telefonii komórkowej lub innych dużych generatorów pola, powinieneś rozważyć pomieszczenie ekranowane.
· Jeśli Twoje badania dotyczą pasma gamma i nie chcesz używać filtra wycinającego 60/50Hz do usuwania szumów z zasilania sieciowego, możesz rozważyć pomieszczenie ekranowane. Zalecamy podjęcie powyższych kroków w celu zminimalizowania szumów z zasilania sieciowego. Jeśli to nie wystarcza dla Twoich potrzeb, pomieszczenie ekranowane może pomóc.
| Cechy produktu | ||||
| Panele ekranujące wykonane są z formowanych płyt ze stali walcowanej na zimno. Są łączone w sposób i spawane z ochroną CO2, co może powstrzymać płyty przed zniekształceniami i zapewnić poziomowanie płyt stalowych. | ||||
| Samonośna konstrukcja ramy wykonana jest z materiałów profilowych. | ||||
| Drzwi ekranujące są opcjonalne: standardowe drzwi elektromechaniczne (alternatywa elektromechaniczna / ręczna), w pełni automatyczne drzwi ekranujące (aktywowane światłem z hasłem) drzwi przesuwne. Dekoracja ze stali nierdzewnej Subshining znajduje się na powierzchni drzwi. Standardowy wymiar drzwi to: 0,85×2(m). | ||||
| Duże, przesuwne drzwi ekranujące, elektromechaniczne drzwi przesuwne wsuwane, elektromechaniczne drzwi przesuwne z poduszką gazową, drzwi obrotowe z torem. | ||||
| Okno wentylacyjne jest zaprojektowane w typie falowodu komórkowego o wymiarach: 300×300(mm). | ||||
| Filtr zasilania jest w stanie wysokiej wydajności i niskiego upływu. | ||||
| Telefon, klimatyzacja, urządzenia przeciwpożarowe, światłowody i kable CAT5 mogą być wyposażone na zamówienie. | ||||
| Dekoracja zostanie zorganizowana w pomieszczeniu ekranującym zgodnie ze standardowymi wymaganiami dotyczącymi pomieszczeń sprzętowych. | ||||
| Właściwości ekranowania (dB) | ||||
|
Pole magnetyczne |
14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Fala płaska | 50-103MHz | 120dB | ||
|
Mikrofale |
1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Zakres zastosowania | ||||
| Testowanie EMC | ||||
| Pozycje 1 | Typ panelu modułowego, blacha stalowa ocynkowana 2mm/3mm | |||
| Pozycje 2 | Drzwi ekranujące RF, Otwarty rozmiar: 1000*2000mm Lub niestandardowy wymiar |
|||
| Pozycje 3 | Filtry zasilania 16A/ 32A/50A/63A Lub niestandardowy parametr |
|||
| Pozycje 4 | Panele wentylacyjne o strukturze plastra miodu 300x300x25mm 300x600x25mm Lub niestandardowy wymiar |
|||
| Pozycje 5 | Panel RF 300*200mm, w tym falowód Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Lub niestandardowy wymiar |
|||
| Pozycje 6 | Podłoga Podłoga antystatyczna lub podłoga laminowana Lub niestandardowe materiały |
|||
| Pozycje 7 | Absorber RF z pianki Płytka ferrytowa Absorber dużej mocy |
|||
| Pozycje 8 | Palce z miedzi berylowej | |||
| Pozycje 9 | Stalowy falowód | |||
| Pozycje 10 | Uszczelka ekranująca EMI | |||
| Właściwości ekranowania komory bezechowej RF (dB) | ||
|
Pole magnetyczne |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Fala płaska | 50-103MHz | 120dB |
|
Mikrofale |
1-10GHz | 110dB |
| 10-20GHz |
100dB |
|
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
