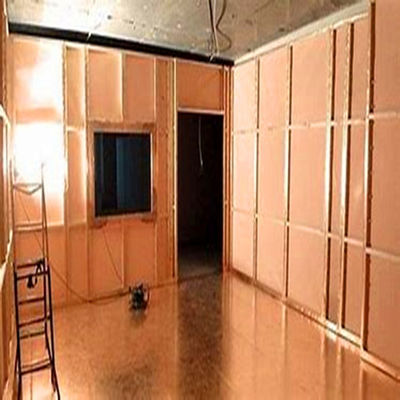

dostosowane pomieszczenie ekranujące RF z klatką Faradaya MRI
-
Podkreślić
MRI Faraday Cage
,spersonalizowana MRI Faraday Cage
-
WładzaElektroniczny
-
RozmiarDostosowane
-
Akcesoria 1Okno MRI
-
Akcesoria 2drzwi do rezonansu magnetycznego
-
Akcesoria 3Panel miedziany
-
Akcesoria 4FILTR EMI
-
Akcesoria 5Plaster miodu
-
Akcesoria 6Falowód gazowy
-
Akcesoria 7PCV do podłóg
-
Akcesoria 8PCV do ścian
-
Akcesoria 9Światło
-
Jednostki sprzedawczeJednostka
-
Pojedynczy rozmiar opakowania200X200X200 cm
-
Pojedyncza masa brutto500 000 kg
-
Rodzaj opakowaniaDrzewna obudowa
-
Place of OriginJiangsu, China
-
Nazwa handlowaHZ
-
Model NumberMRI RF CAGE
-
Minimum Order Quantity1 Set
-
Cena$20,000.00 / Set
dostosowane pomieszczenie ekranujące RF z klatką Faradaya MRI
MRT klatka Faradaya
Wymagania dotyczące pomieszczeń do skanowania MRI
Osłony RF są tworzone poprzez wykonanie komór z galwanizowanego systemu paneli typu 2 mm. Rogi osłonanych paneli są spawane,z galwanizowanego wtryskowego i zmontowanego ze specjalnymi mocownikami M10 na przedziale 150 mmW celu zapewnienia długotrwałego osłonięcia osłon RF między płaszczyznami osłoniętych panelami RF,ostrożnie zainstalowany uszczelniacz o wysokiej wydajnościKonstrukcja ta opiera się na najlepszych praktykach i zapewnia najwyższą wydajność osłony RF zarówno dla zastosowań wojskowych, jak i przemysłowych.,cięcia lub piły umożliwiające szybką i czystą instalację na miejscu.
- Włókiennicze i ich części
- Poziomy tłumienia RF > 100 dB do częstotliwości do 400 MHz
- Wymagania w odniesieniu do zastosowań w odniesieniu do układów radiowych
- Płyty ścienne i sufitowe o lekkiej masie
- Płyty osłon RF wykonane w fabryce
- Wnętrza przyjazne wykonawcom
Opis pomieszczenia do skanowania MRI:
Modułowa konstrukcja ramy jest owinięta elektroplacowaną miedzią, która może spełniać wszelkie kryteria projektowe.4 cm (1 3/4") szwy, które są silnie skompresowaneZapewniają one bezszwową powierzchnię osłony, co zwiększa jej długość życia.
| Cechy produktu | ||||
| Płyty osłonowe są wykonane z formowanych płyt stalowych walcowanych na zimno.który może powstrzymać płyty przed zniekształceniem i zapewnić wyrównanie płyt stalowych. | ||||
| Samopodtrzymująca się konstrukcja ramy wykonana jest z materiałów sekcji. | ||||
| Drzwi ochronne są opcjonalne: standardowe drzwi elektromotywne (alternatywa elektromotywna / ręczna), pełnoautomatyczne drzwi ochronne (aktywowane światłem z hasłem) drzwi przesuwne.Dekoracja ze stali nierdzewnej jest na powierzchni drzwiStandardowe wymiary drzwi to:0.85x2 ((m). | ||||
| Wielkiej wielkości zawieszone drzwi przesuwne z osłoną, elektromotywne drzwi przesuwne z wtyczką, elektromotywne drzwi przesuwne z workiem gazowym, drzwi obrotowe z torem. | ||||
| Okno wentylowane jest zaprojektowane w rodzaju komórkowego przewodnika fal o wymiarach: 300 × 300 mm. | ||||
| Filtr mocy jest w stanie wysokiej wydajności i niskiego wycieku. | ||||
| Można wyposażyć telefon, klimatyzację, urządzenia przeciwpożarowe, włókna optyczne i kable CAT5 na zamówienie. | ||||
| Dekoracja zostanie zorganizowana w pomieszczeniu osłony zgodnie ze standardami pomieszczenia wyposażenia. | ||||
| Właściwości osłaniające (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Fala płaska | 50-103MHz | 120 dB | ||
| 1-10 GHz | 110 dB | ||
| 10-20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Zakres zastosowania | ||||
| Badanie EMC | ||||
| Pozycja 1 | Moduł Rodzaj paneli, blacha stalowa ocynkowana o średnicy 2 mm/3 mm | |||
| Pozycje 2 | Drzwi zabezpieczające RF, wielkość otwarcia: 1000*2000 mm Lub dostosowany wymiar | |||
| Pozycje 3 | Filtry zasilania 16A/ 32A/50A/63A Lub parametry dostosowane | |||
| Pozycje 4 | Płyty wentylacyjne z pączkami miodnymi 300x300x25 mm 300x600x25 mm Lub dostosowany wymiar | |||
| Pozycje 5 | Panel RF 300*200mm,włącznie z przewodnikiem fali Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Lub dostosowany wymiar | |||
| Pozycje 6 | Podłoga Podłogi antystatyczne lub podłogi laminowane Albo materiały na zamówienie | |||
| Pozycje 7 | Amortyzator RF z pianki Płytki ferrytowe Amortyzator wysokiej mocy | |||
| Pozycje 8 | Beryliowo-miedziane Palce | |||
| Pozycje 9 | Stalowy przewodnik fal | |||
| Pozycje 10 | Wymagania w zakresie bezpieczeństwa | |||
Akcesoria do pomieszczeń skanujących MRI
| Akcesoria 1 | Drzwi MRI 1.2x2.1M |
| Akcesoria 2 | Okno MRI 0.8x1.2M |
| Akcesoria 3 | Filtr EMI 16A/ 25A/ 30A |
| Akcesoria 4 | Filtr z miedzianego plastra 300x300x25 mm 300x600x25 mm |
| Akcesoria 5 | Panel miedziany Folia miedziana 1380 mmx0,105 mm |
| Akcesoria 6 | Wskaźnik fal z mosiądzu |
| Akcesoria 7 | Taśma miedziana szerokość 25 mm 50 M/roll 50 mm szerokości 50 M/roll |
| Akcesoria 8 | Włona miedziana 20,5 kg/rulowanie |
| Akcesoria 9 | Pozostałe, z tworzyw sztucznych |
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
