Komora EMC Płytka ferrytowa Absorber komora anekowa komora ochraniająca
  • name
  • name
  • name
  • name
  • name
  • name

Komora EMC Płytka ferrytowa Absorber komora anekowa komora ochraniająca

MOQ: >= 1000 sztuk
Cena £: $2.90
standard packaging: Drewniana skrzynka
Supply Capacity: 1000 sztuk / sztuk na tydzień
Detail Information
Product Description
Detail Information
Miejsce pochodzenia
CHINY
Nazwa handlowa
haozhuo
Orzecznictwo
CE RoHS
Numer modelu
H-100
Typ:
Filtr RC
Funkcja przenoszenia:
Niskoprzepustowy
Typ opakowania:
Montaż powierzchniowy
Nominalna częstotliwość środkowa:
50 Hz
Szerokość pasma 3dB:
1 MHz
Utrata wtrąceniowa:
100
Impedancja wejściowa:
50
Tłumienie pasma zaporowego:
100
Rozmiar podstawowy:
10*10
Standardowa wysokość:
5,2 mm, 6,7 mm
Kolor:
Czarny
MOQ:
5 m2
Typ modelu:
Płytka 52, Płytka 67
Pakiet:
z talerzem
Port:
Szanghaj
Podkreślić:

Płytki ferrytowe komory EMC

,

płytki ferrytowe 6

,

7 mm

Product Description

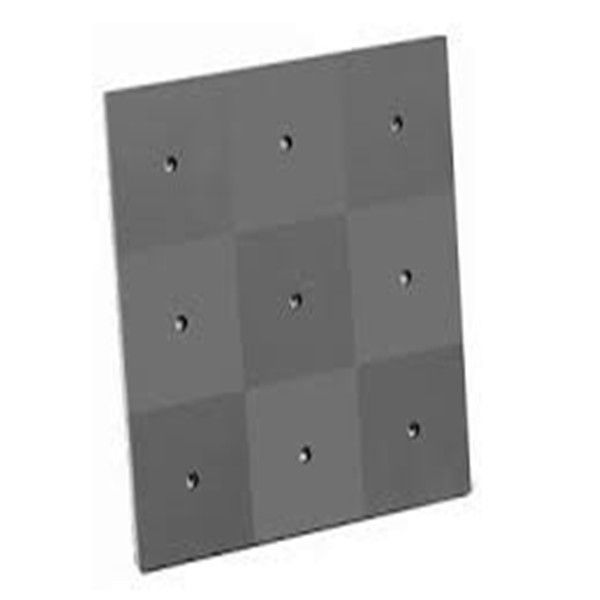

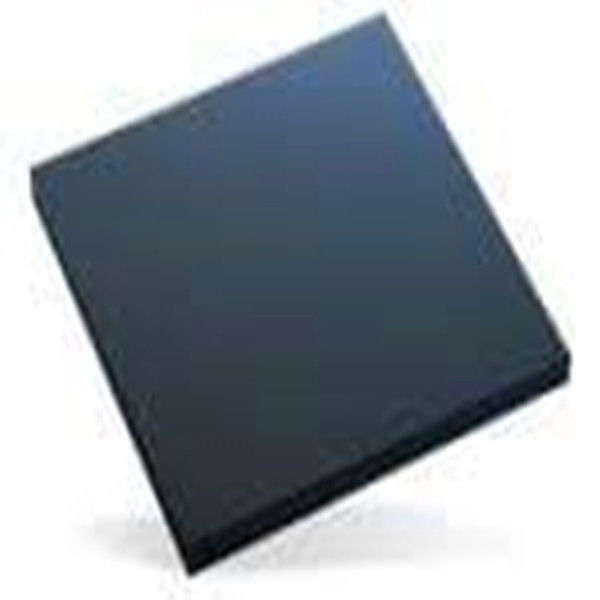

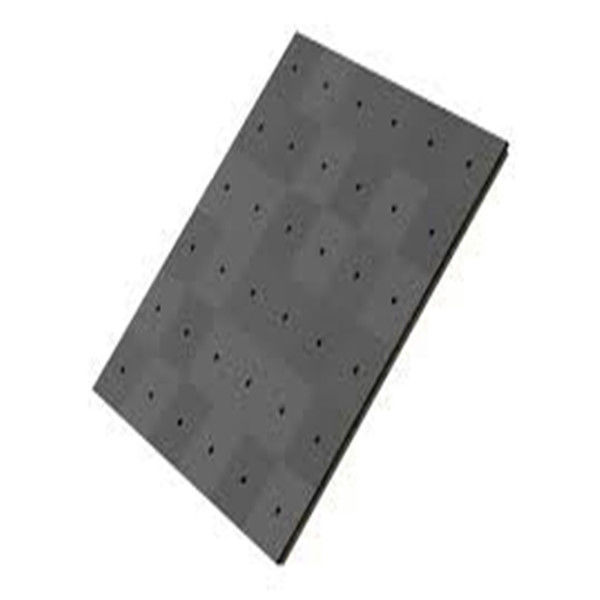

60,7 mm grubości 100*100 płytek ferrytowych do komory EMC



Kluczowe właściwości fizyczne ferrytu w ekranowaniu polegają na tym, że składa się on z domen z polaryzowanym stronnictwem, które obracają się wbrew fali oscylującej, aby wchłonąć promieniowaną energię.Ferryty są bardzo dobre w zakresie częstotliwości od 30MHz do 800MHz, a następnie ich wydajność maleje..

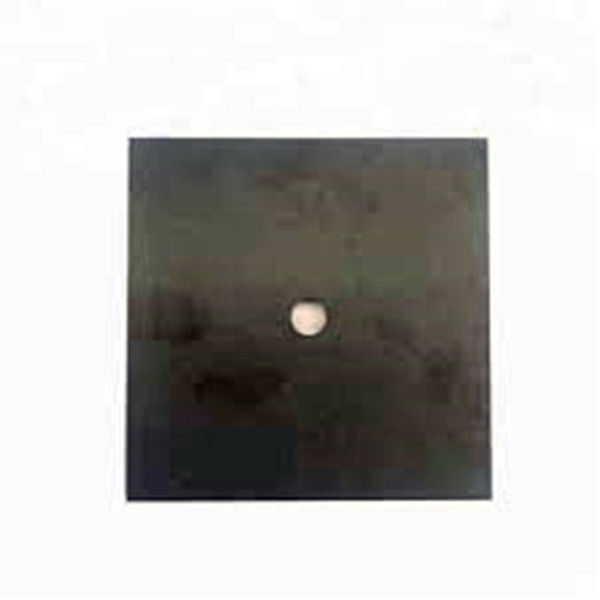

Rozmiar płytki ferrytowej

Rozmiar podstawy: 100*100 mm

· Standardowa wysokość: 5,2 mm, 6,7 mm

· Średnica otworu: 10 mm

Pierwotna przepuszczalność 5500
Względny współczynnik strat 15@0,1MHz
Gęstość strumienia nasycenia 280 ((1194A/m)
Remanencja 180
przymusu 3
Współczynnik temperatury względnej 3
Temperatura Curie. 90
Gęstość 4.85*1000
Odporność 100



30MHz -25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000MHz -10 dB

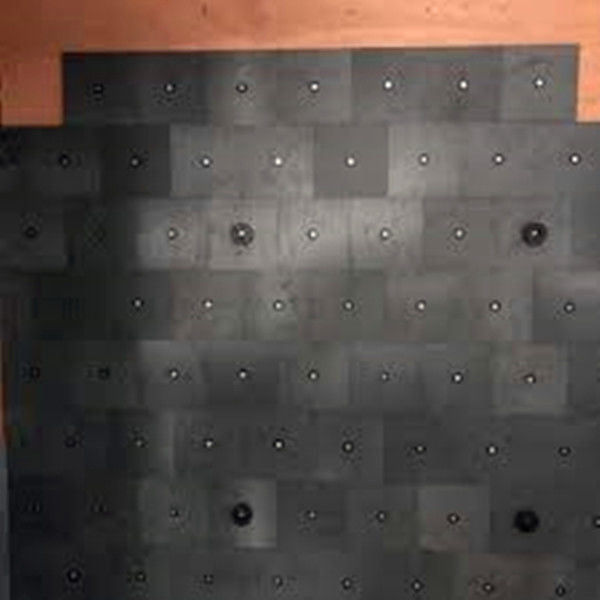

Zastosowanie płytek ferrytowych

· Używane do komory EMC

W oparciu o zasadę mającą złożoną przepuszczalność magnetyczną równą (lub prawie równą) złożonej stałej dielektrycznej.Materiały o tej właściwości wykazują impedancję równą impedancji "wolnej przestrzeni" i dlatego nie odbijają promieniowanej energii przy normalnej częstotliwościPłytki ferrytowe mogą zapewniać 10dB - 25dB absorpcji między 30MHz a 1GHz. Płytki są cienkie (około 0,26 cali), ale mogą być ciężkie (około 10 funtów na metr kwadratowy).

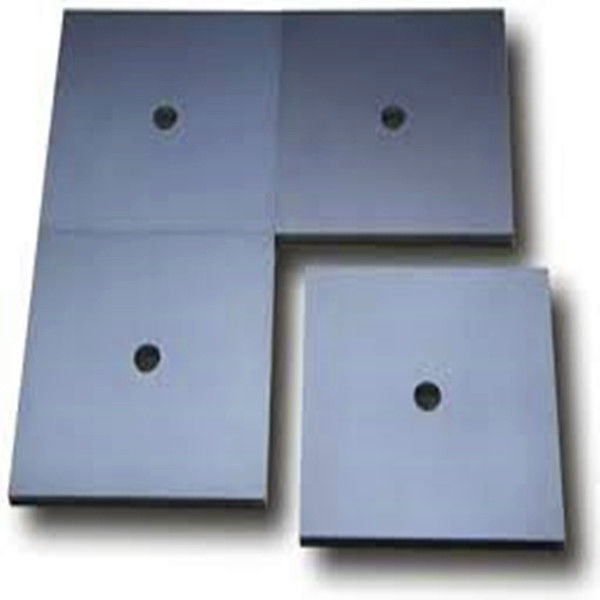

Rozmiar płytki ferrytowej komory EMC

Rozmiar podstawy: 100*100 mm

· Standardowa wysokość: 5,5 mm, 6,7 mm

· Średnica otworu: 10 mm



Wniosek dotyczący płytki ferrytowej komory EMCUżywane do komory EMC



O nas

  • Nasz zespół techniczny ma ponad 10 lat doświadczenia w projektowaniu filtrów EMI.
  • Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Możemy rozwiązać problem EMI szybko, skutecznie i tanio.
  • Nasz sprzęt testowy: cyfrowy most LCR/tester odporności na napięcie/tester odporności izolacyjnej/analizator widma/tester induktorów/źródło sygnału standardowego/pokoj osłon/tester intensywności zakłóceń itp.
  • Nasz produkt: Filtr EMI do zastosowań ogólnych/filtr EMI do falownika częstotliwości/filtr EMI do urządzeń osłonowych/filtr EMI do zastosowań wojskowych
  • Nasza zaleta: wysoka jakość / wysoka efektywność kosztowa / krótki czas realizacji
  • Nasza usługa: wszystkie produkty mają dwuletnią gwarancję
  • Nasze główne klienci: napęd z falownikiem częstotliwości i serwo napęd / system osłony MRI / system falownika słonecznego / system tranzytu kolejowego itp.

Komora EMC Płytka ferrytowa Absorber komora anekowa komora ochraniającaKomora EMC Płytka ferrytowa Absorber komora anekowa komora ochraniająca
