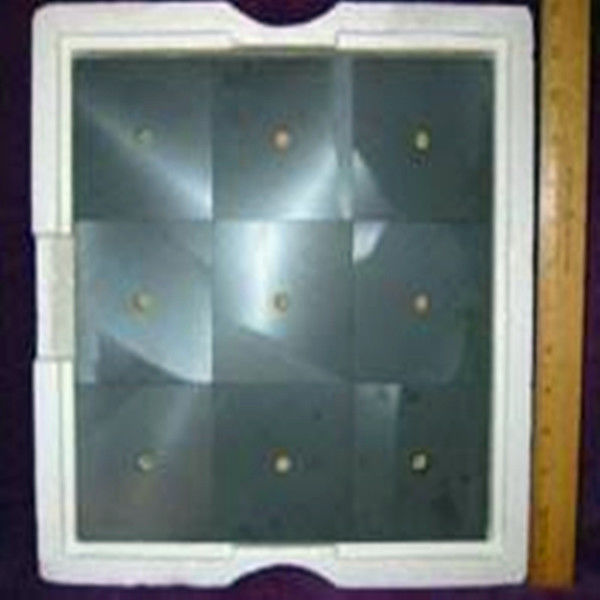

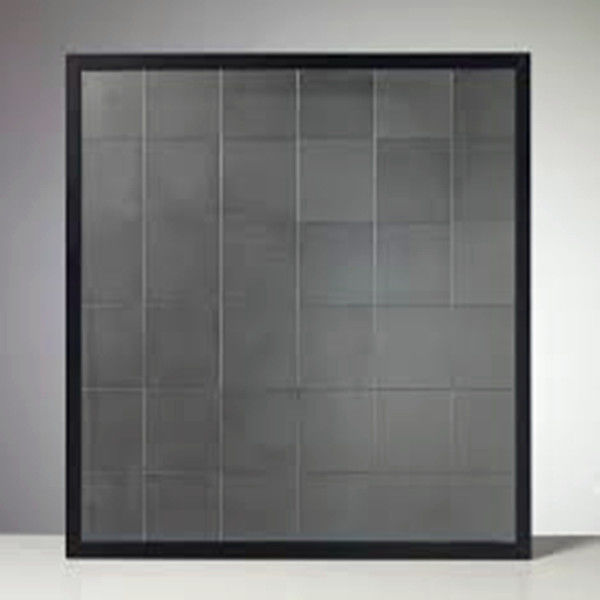

Płytki komory bezechowej absorbera ferrytowego

Płytka ferrytowa o wysokości 6,7 mm 5,2 mm do klatki ekranującej RF

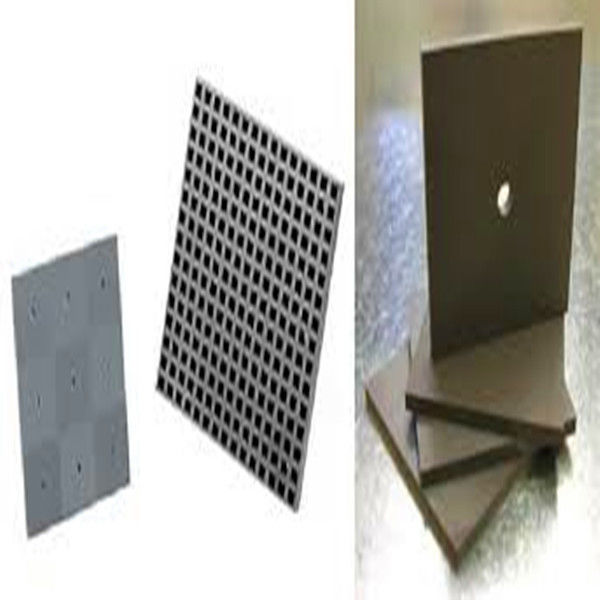

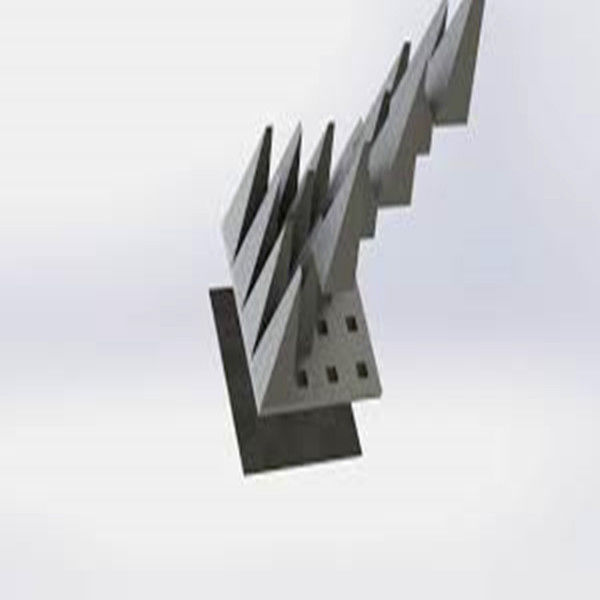

Płytki ferrytowe, elastyczne arkusze absorbera i absorbery piramidalne są przeznaczone do pochłaniania promieniowania elektromagnetycznego.Na przykład płytki ferrytowe i absorbery piramidalne są używane do tworzenia komór lub skrzynek bezechowych.Elastyczne arkusze absorbera są zwykle używane do pochłaniania promieniowania ze źródła promieniowania w obudowach elektroniki.Pianka absorbująca mikrofale może być używana przy wyższych częstotliwościach niż tradycyjne ekranowanie, a także może być używana z innymi ekranami EMI/RFI w celu rozszerzenia zakresu częstotliwości.

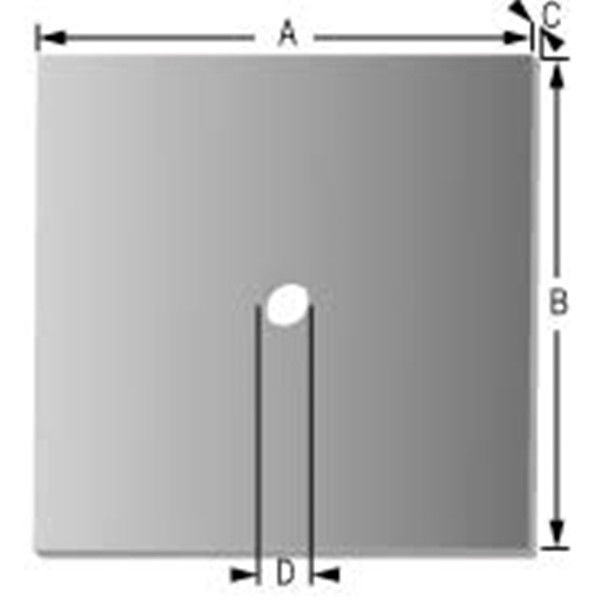

Rozmiar płytki ferrytowej

· Rozmiar podstawy: 100*100mm

· Wysokość standardowa: 5,2 mm, 6,7 mm

· Średnica otworu: 10mm

Aplikacja płytek ferrytowych

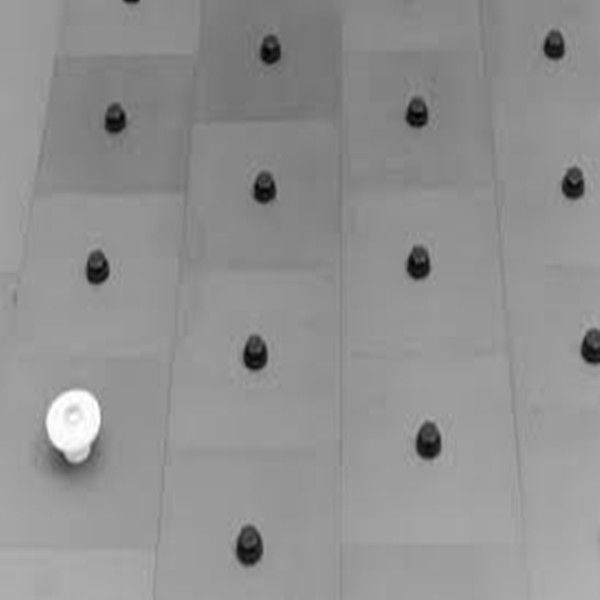

· Stosowany do komory EMC

Oparte na zasadzie posiadania złożonej przenikalności magnetycznej równej (lub prawie równej) złożonej stałej dielektrycznej.Materiały o tej właściwości wykazują impedancję równą impedancji „swobodnej przestrzeni”, a zatem nie odbijają wypromieniowanej energii przy normalnym padaniu.Płytka ferrytowa może zapewnić 10dB - 25dB absorpcji między 30MHz a 1GHz.Płytki są cienkie (około 0,26 cala), ale mogą być ciężkie (około 10 funtów na stopę kwadratową).

Rozmiar płytki ferrytowej komory EMC

· Rozmiar podstawy: 100*100mm

· Wysokość standardowa: 5,5 mm, 6,7 mm

· Średnica otworu: 10mm

Zastosowanie płytki ferrytowej komory EMCUżywany do komory EMC
