Komora półanechoiczna absorber płytek ferrytowych do badań EMC komora ocieplona

MOQ:	>= 1000 sztuk
Cena £:	$2.90
standard packaging:	Drewniana skrzynka
Supply Capacity:	1000 sztuk / sztuk na tydzień

Detail Information

Product Description

Detail Information

Miejsce pochodzenia

CHINY

Nazwa handlowa

haozhuo

Orzecznictwo

CE RoHS

Numer modelu

H-100

Filtr RC

Funkcja przenoszenia:

Niskoprzepustowy

Typ opakowania:

Montaż powierzchniowy

Nominalna częstotliwość środkowa:

50 Hz

Szerokość pasma 3dB:

1 MHz

Utrata wtrąceniowa:

Impedancja wejściowa:

Tłumienie pasma zaporowego:

Rozmiar podstawowy:

10*10

Standardowa wysokość:

5,2 mm, 6,7 mm

Kolor:

Czarny

Typ modelu:

Płytka 52, Płytka 67

Pakiet:

z talerzem

Port:

Szanghaj

Podkreślić:

pół-bezechowa płytka ferrytowa

płytka ferrytowa do testu Emc

płytka ferrytowa elektromagnetyczna

Product Description

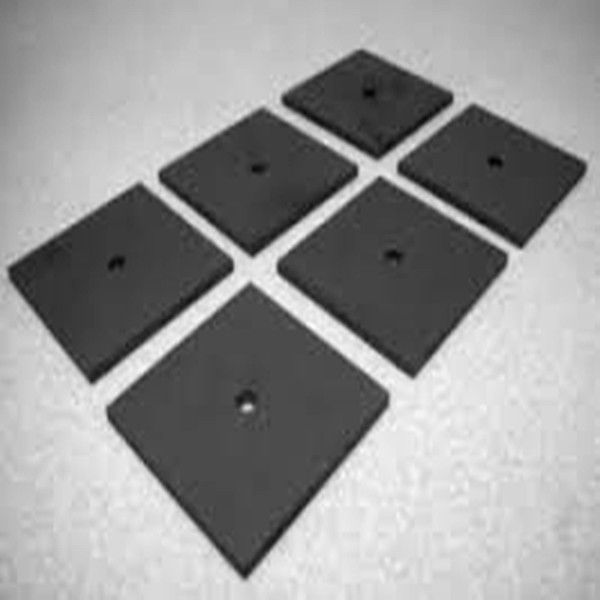

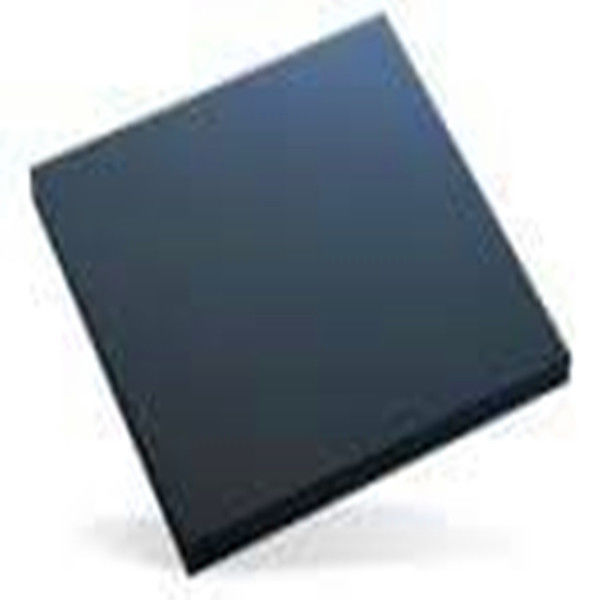

płytki ferrytowe z półanechoicznej komory

Zakres częstotliwości 30 MHz - 2 GHz
Cienkie płytki ferrytowe z ceramiki o wyjątkowych właściwościach wchłaniania fal radiowych
Pozostałe wyroby ceramiczne
Doskonały do wysokiej mocy
Aplikacja w wysokiej temperaturze do punktu Curie 203°F
Płytka nie ma odpływu gazu
Idealne w zastosowaniach o wysokiej próżni

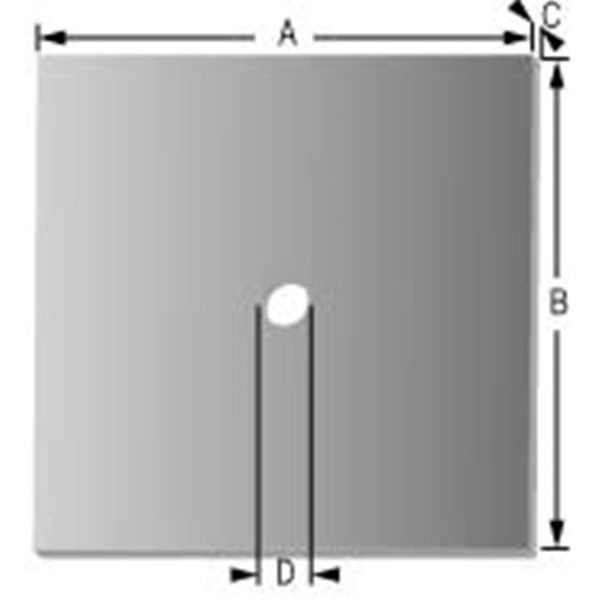

Rozmiar płytki ferrytowej

Rozmiar podstawy: 100*100 mm

· Standardowa wysokość: 5,2 mm, 6,7 mm

· Średnica otworu: 10 mm

Pierwotna przepuszczalność	5500
Względny współczynnik strat	15@0,1MHz
Gęstość strumienia nasycenia	280 ((1194A/m)
Remanencja	180
przymusu	3
Współczynnik temperatury względnej	3
Temperatura Curie.	90
Gęstość	4.85*1000
Odporność	100

30MHz	-25,5 dB
100 MHz	-38 dB
300 MHz	-19,5 dB
500 MHz	-16 dB
700 MHz	-12 dB
1000MHz	-10 dB

Zastosowanie płytek ferrytowych

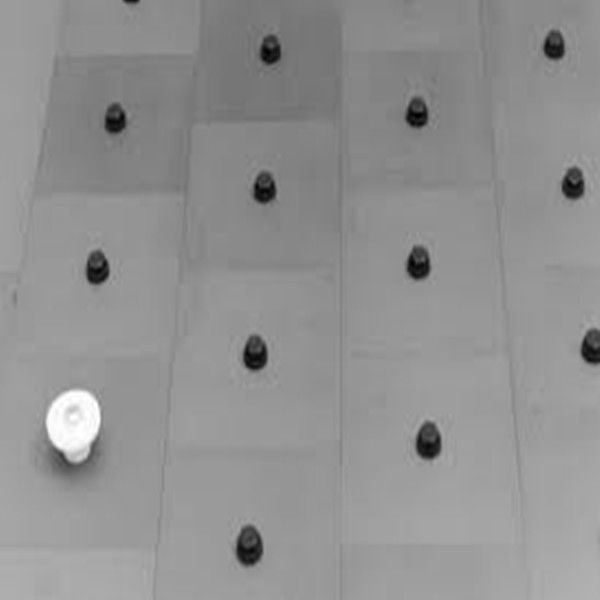

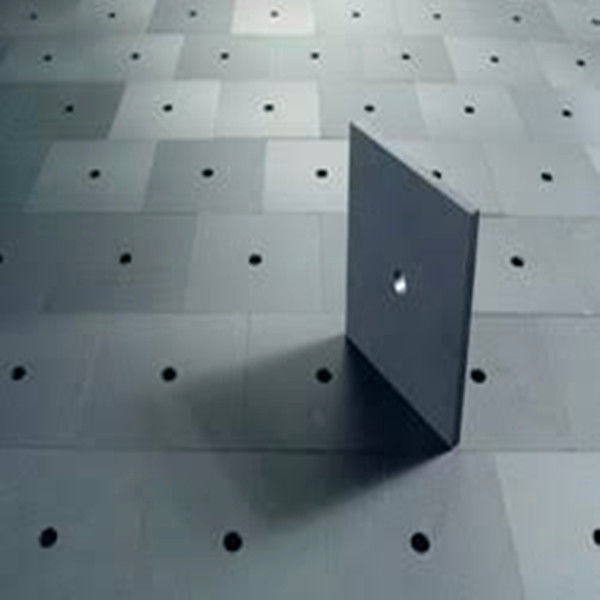

· Używane do komory EMC

W oparciu o zasadę mającą złożoną przepuszczalność magnetyczną równą (lub prawie równą) złożonej stałej dielektrycznej.Materiały o tej właściwości wykazują impedancję równą impedancji "wolnej przestrzeni" i dlatego nie odbijają promieniowanej energii przy normalnej częstotliwościPłytki ferrytowe mogą zapewniać 10dB - 25dB absorpcji między 30MHz a 1GHz. Płytki są cienkie (około 0,26 cali), ale mogą być ciężkie (około 10 funtów na metr kwadratowy).

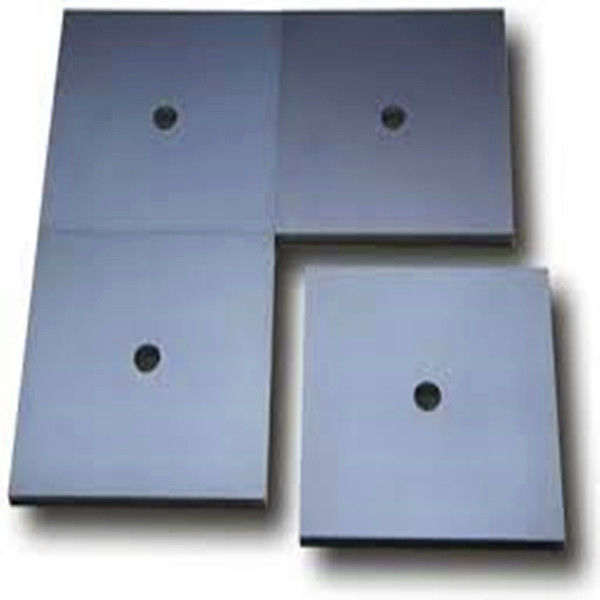

Rozmiar płytki ferrytowej komory EMC

Rozmiar podstawy: 100*100 mm

· Standardowa wysokość: 5,5 mm, 6,7 mm

· Średnica otworu: 10 mm

Wniosek dotyczący płytki ferrytowej komory EMCUżywane do komory EMC

O nas

Nasz zespół techniczny ma ponad 10 lat doświadczenia w projektowaniu filtrów EMI.
Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and mil application (GJB151A GJB152A etc)Możemy rozwiązać problem EMI szybko, skutecznie i tanio.
Nasz sprzęt testowy: cyfrowy most LCR/tester odporności na napięcie/tester odporności izolacyjnej/analizator widma/tester induktorów/źródło sygnału standardowego/pokoj osłon/tester intensywności zakłóceń itp.
Nasz produkt: Filtr EMI do zastosowań ogólnych/filtr EMI do falownika częstotliwości/filtr EMI do urządzeń osłonowych/filtr EMI do zastosowań mil
Nasza zaleta: wysoka jakość / wysoka efektywność kosztowa / krótki czas realizacji
Nasza usługa: wszystkie produkty mają dwuletnią gwarancję
Nasze główne klienci: napęd z falownikiem częstotliwości i serwo napęd / system osłony MRI / system falownika słonecznego / system tranzytu kolejowego itp.
